Bedienung
Betriebsanleitung 513/533 - 01.0 - 09/2023

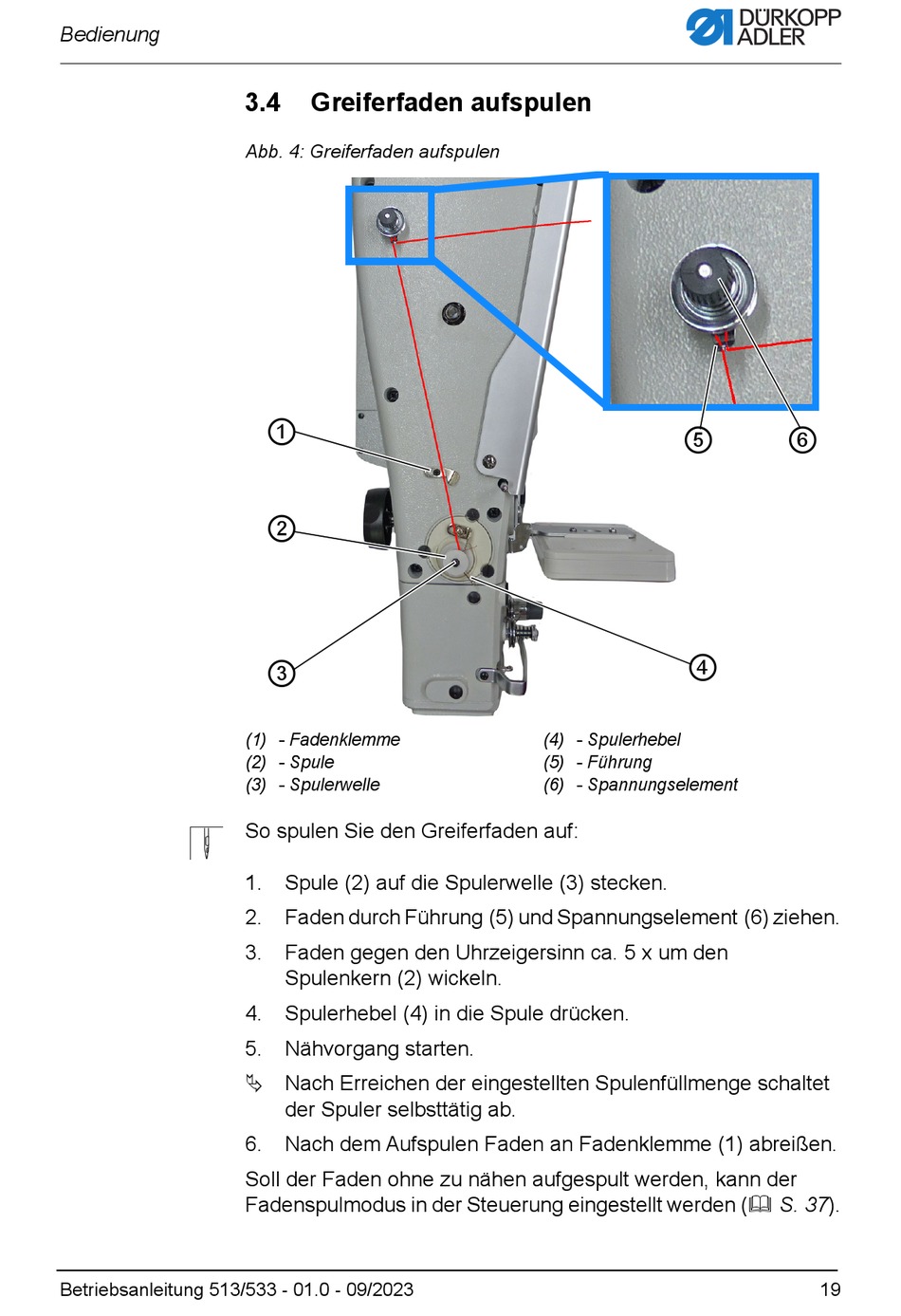

3.4
Greiferfaden aufspulen
Abb. 4: Greiferfaden aufspulen
①
②
③
(1) - Fadenklemme
(2) - Spule
(3) - Spulerwelle
So spulen Sie den Greiferfaden auf:
1.
Spule (2) auf die Spulerwelle (3) stecken.
2.
Faden durch Führung (5) und Spannungselement (6) ziehen.
3.
Faden gegen den Uhrzeigersinn ca. 5 x um den
Spulenkern (2) wickeln.
4.
Spulerhebel (4) in die Spule drücken.
5.
Nähvorgang starten.
Nach Erreichen der eingestellten Spulenfüllmenge schaltet
der Spuler selbsttätig ab.
6.
Nach dem Aufspulen Faden an Fadenklemme (1) abreißen.
Soll der Faden ohne zu nähen aufgespult werden, kann der
Fadenspulmodus in der Steuerung eingestellt werden ( S. 37).
⑤
④
(4) - Spulerhebel
(5) - Führung
(6) - Spannungselement
⑥
19
