20
3.5
Spule wechseln
VORSICHT
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Spule nur bei ausgeschalteter Maschine
wechseln.

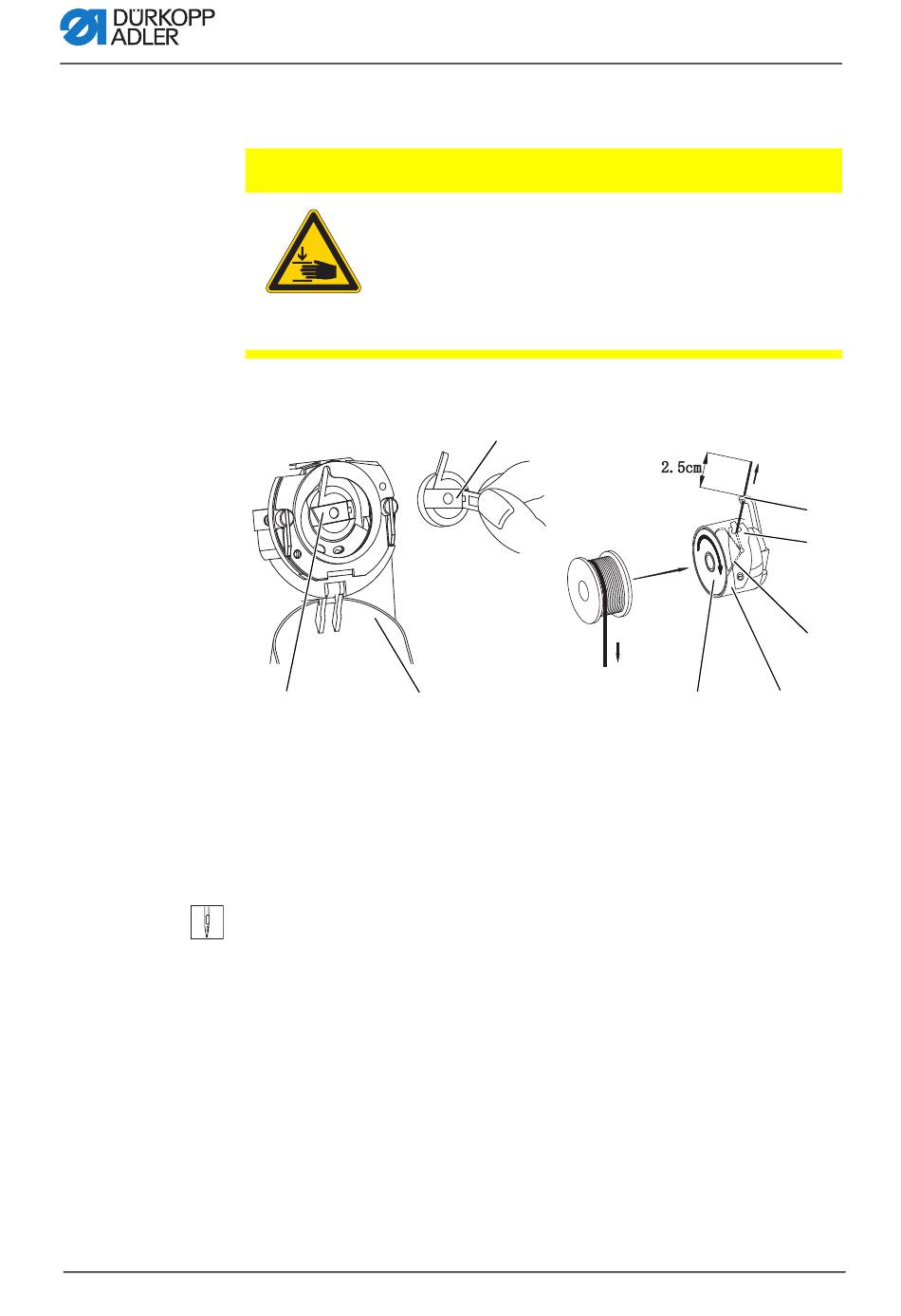

Abb. 5: Spule wechseln
②
③
(1) - Spulengehäuse-Klappe
(2) - Spulengehäuse-Oberteil
(3) - Greiferabdeckung
(4) - Bohrung
Leere Spule entnehmen
So entnehmen Sie die leere Spule:
1.
Greiferabdeckung (3) nach unten ziehen.
2.
Spulengehäuse-Klappe (1) anheben.
3.
Spulengehäuse-Oberteil (2) mit Spule (6) herausnehmen.
4.
Leere Spule aus dem Spulengehäuse-Oberteil (2) heraus-
nehmen.
①
(5) - Spannungsfeder
(6) - Spule
(7) - Spulengehäuse-Schlitz
Betriebsanleitung 513/533 - 01.0 - 09/2023
Bedienung
④
⑤
⑦
⑥
②
