Bedienung
Betriebsanleitung 513/533 - 01.0 - 09/2023
8.
Knopf entfernen.
9.
Knopfaufnahme durch Lösen der Rändelschraube (3) und
leichtes Verschieben des Hebels (2) so weit verstellen, dass
der Knopf sicher gehalten wird.
3.9
Stielbildner (optional)

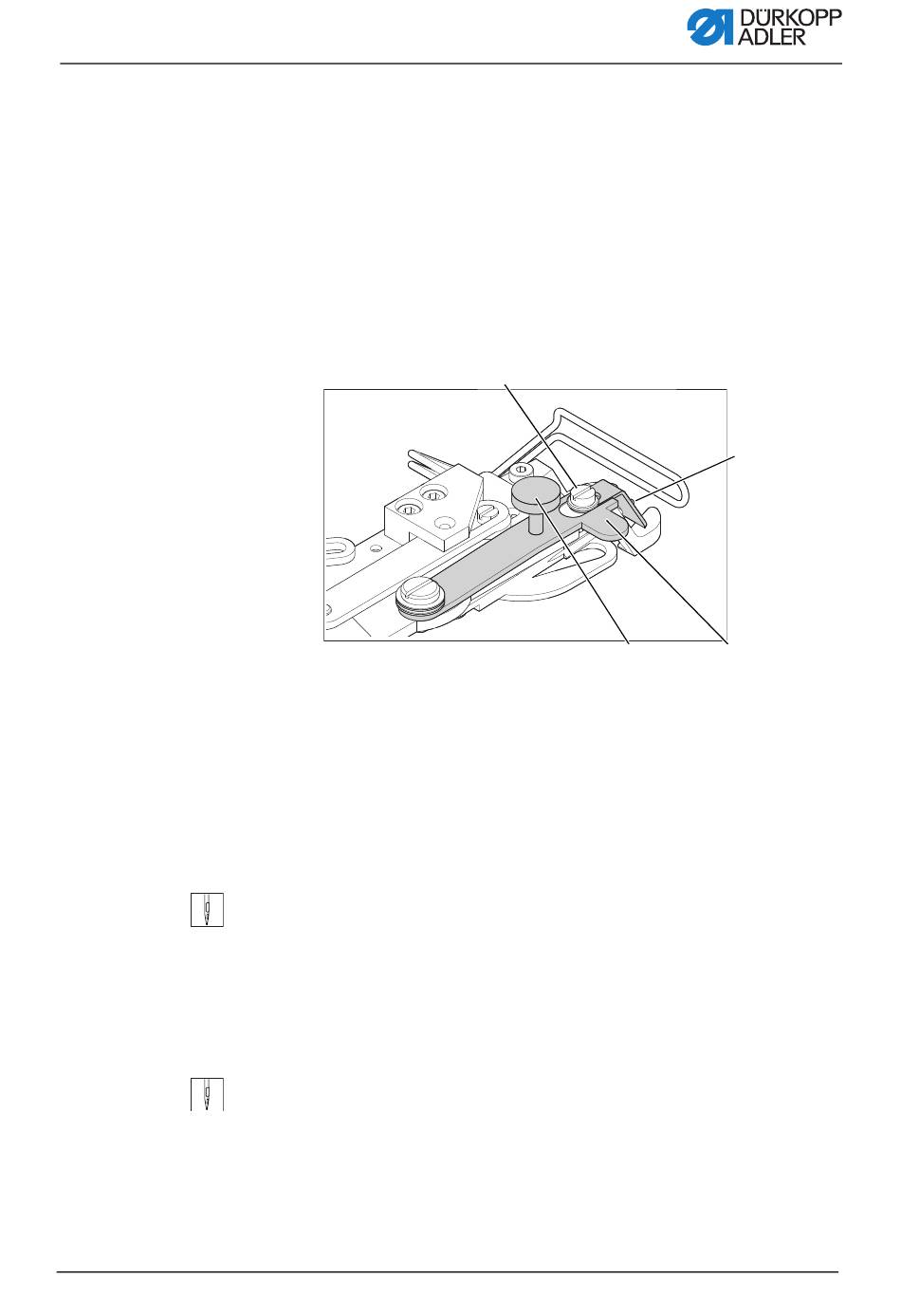

Abb. 10: Stielbildner (optional)
(1) - Einstellschraube
(2) - Schwenkhebel
Die Knopfklammer ist optional mit einem Stielbildner (3) ausge-
stattet.
Stielbildner ein-/ausschwenken
So schwenken Sie den Stielbildner ein oder aus:
1.
Schwenkhebel (2) mit Stielbildner (3) bei gelüfteter Knopf-
klammer von Hand ein- oder ausschwenken.
Stiellänge einstellen
So stellen Sie die Stiellänge ein:
1.
Einstellschraube (1) verdrehen:
• Im Uhrzeigersinn = Stiel wird länger.
• Gegen den Uhrzeigersinn = Stiel wird kürzer.
④
①
(3) - Stielbildner
(4) - Schraube
③
②
27
