So setzen Sie das Maschinenoberteil ein:
1. Ölwanne (6) mit Schrauben (2) an der entsprechenden Stelle
auf der Tischplatte fixieren.
2. Gummi (3) auf die Welle stecken
3. Maschine fixieren, dazu Scheibe (4) gefolgt von Mutter und
Sicherheitsmutter (5) aufstecken und fixieren.
6.3.7
Bedienfeld montieren

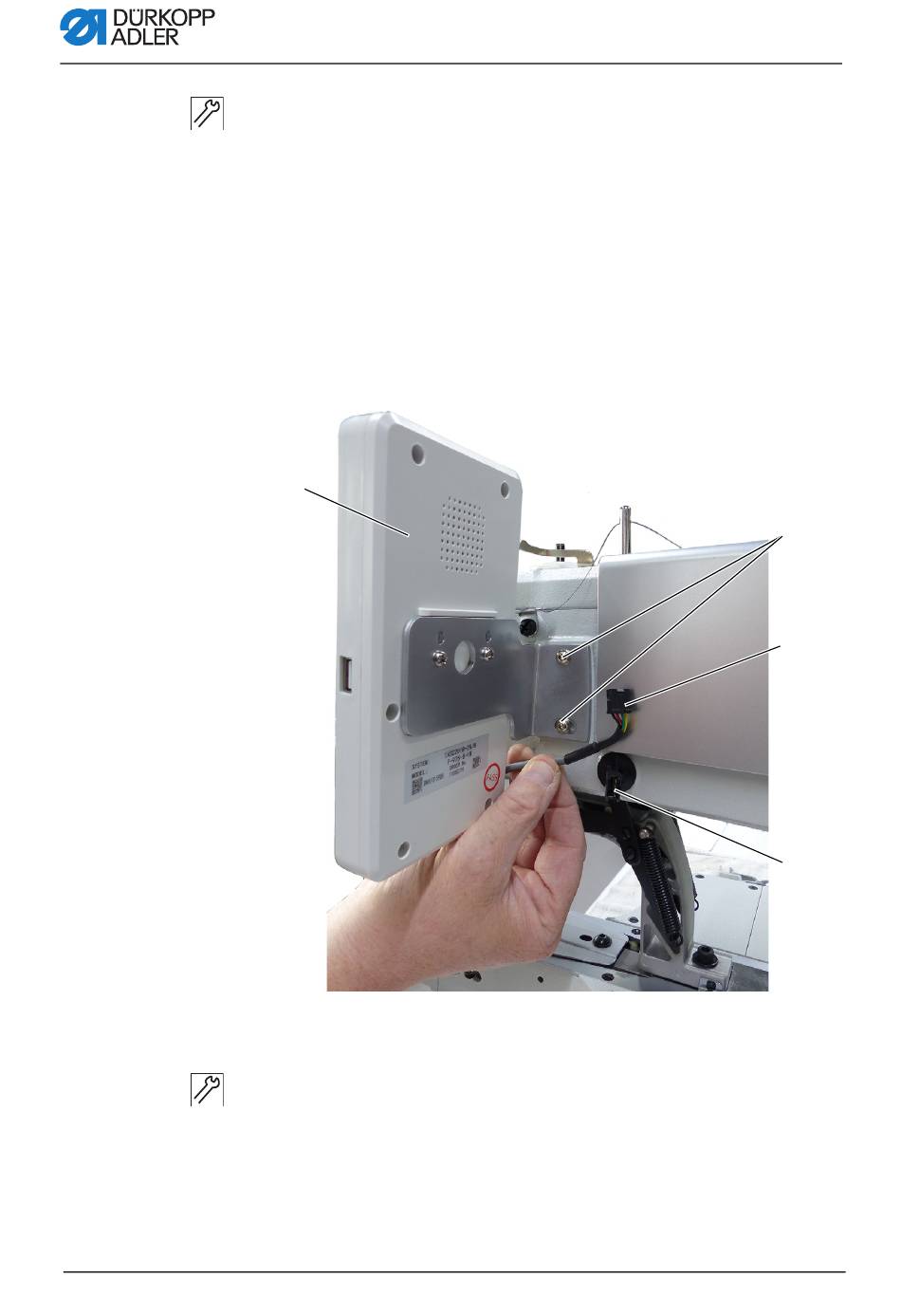

Abb. 64: Bedienfeld montieren
①
(1) - Bedienfeld
(2) - Schrauben
So montieren Sie das Bedienfeld:
1.
Bedienfeld (1) mit Schrauben (2) an der Maschine montieren,
dabei Neigung des Bedienfelds (1) über das Langloch ein-
stellen.
2.
Stecker (3) mit der Aufnahme (4) verbinden.
(3) - Stecker
(4) - Aufnahme
