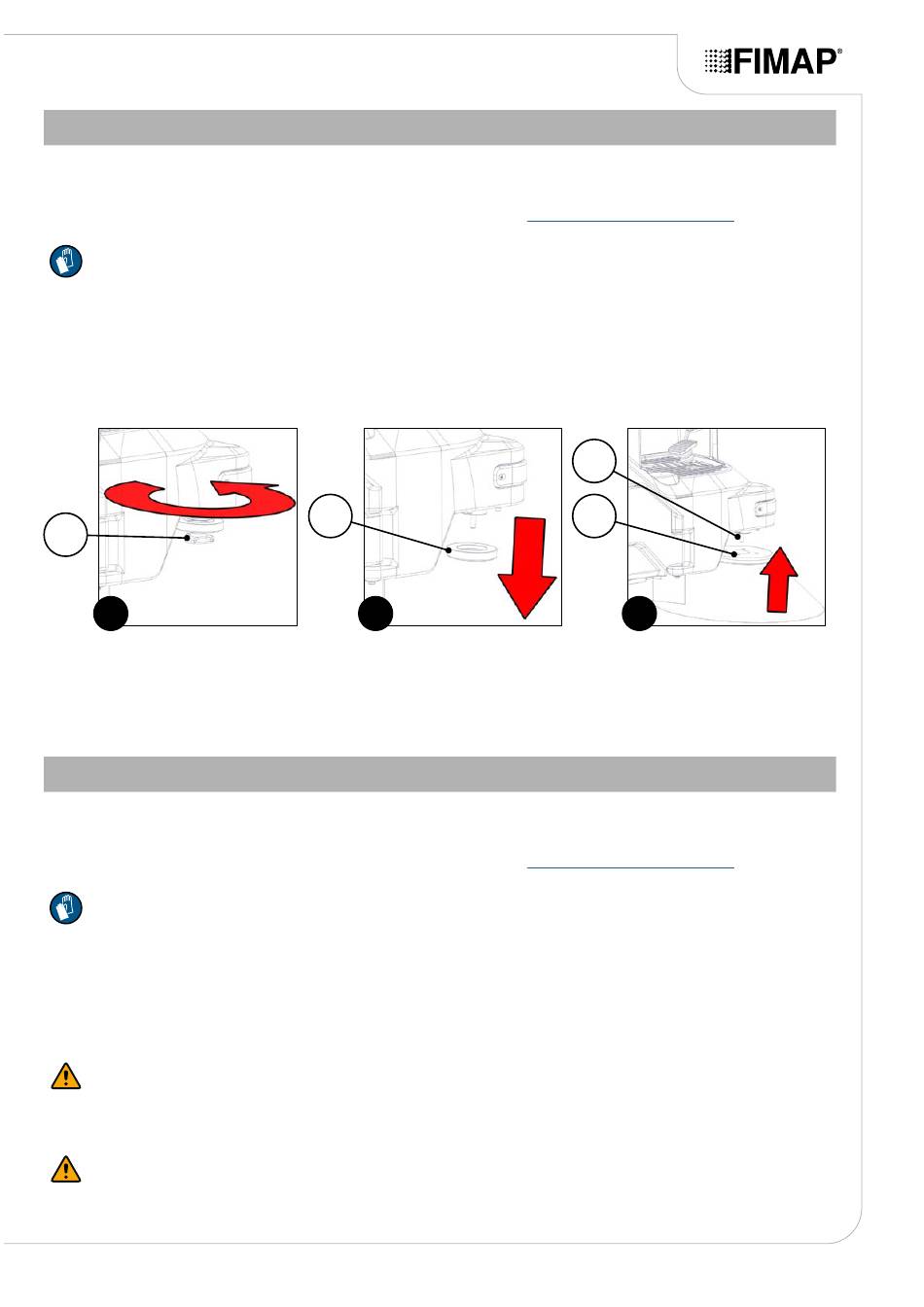

MONTAGE DER SEITENBÜRSTEN
Zum Montieren der Seitenbürsten gehen Sie wie folgt vor:
1.
Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2.
Führen Sie alle Vorgänge zur Sicherung der Maschine aus, siehe
VORSICHT: Es wird empfohlen, die für die durchzuführende Arbeit entsprechende PSA (persönliche
Schutzausrüstung) zu tragen.
3.
Positionieren Sie sich auf der rechten Seite der Maschine.
4.
Entfernen Sie durch Drehen im Uhrzeigersinn für die rechte Bürste und gegen den Uhrzeigersinn für die linke
Bürste den Knopf (1), der die Seitenbürste am Getriebemotor befestigt (Abb. 1).
5.
Entfernen Sie die Unterlegscheibe (2) des Feststellers der Seitenbürste (Abb. 2).
6.
Setzen Sie die Seitenbürste ein. Geben Sie acht, dass die Bolzen (3) in der Bürstenhalterung richtig in den
Bohrungen (4) in der Bürste positioniert werden (Abb. 3).
1
1
7.
Befestigen sie die Bürste mit dem Knopf (1) am Flansch. Denken Sie dabei daran die Unterlegscheibe (2)
zwischen Knopf und Flansch einzulegen.
8.
Nach der Montage mit der linken Bürste, falls vorhanden, fortfahren.
MONTAGE DES FILTERBEUTELS DER SAUGLANZE
Zum Montieren des Filterbeutels der Sauglanze gehen Sie wie folgt vor:
1.
Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2.
Führen Sie alle Vorgänge zur Sicherung der Maschine aus, siehe
VORSICHT: Es wird empfohlen, die für die durchzuführende Arbeit entsprechende PSA (persönliche
Schutzausrüstung) zu tragen.
3.
Verschieben Sie den Bedienersitz nach vor.
Trennen Sie das Saugrohr (1) von der Muffe (2) an der Maschine (Abb. 1).
4.
5.
Drehen Sie die Feststellgriffe (3) im Deckel des Filterraums (4) in Wartungsposition (Abb.2).
6.
Entfernen Sie den Deckel des Filterraums.
7.
Befestigen Sie den Filterbeutel (5) in der Filterhalterung (6) im Deckel des Filterraums (Abb.3).
ACHTUNG: Befestigen Sie den Filterbeutel an der Filterhaltungen, achten Sie dabei darauf, den Filter richtig
in den Saugstutzen einzusetzen und die Kartonhalterung am Beutel nicht zu beschädigen.
8.
Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
ACHTUNG: Achten Sie darauf, den Filter richtig in den Aufnahmeraum einzusetzen, ohne ihn zu verbiegen
oder kaputt zu machen.
2
2
S.37
„STEUERTAFEL" auf Seite
3
4
3
„STEUERTAFEL" auf Seite
25.
25.
