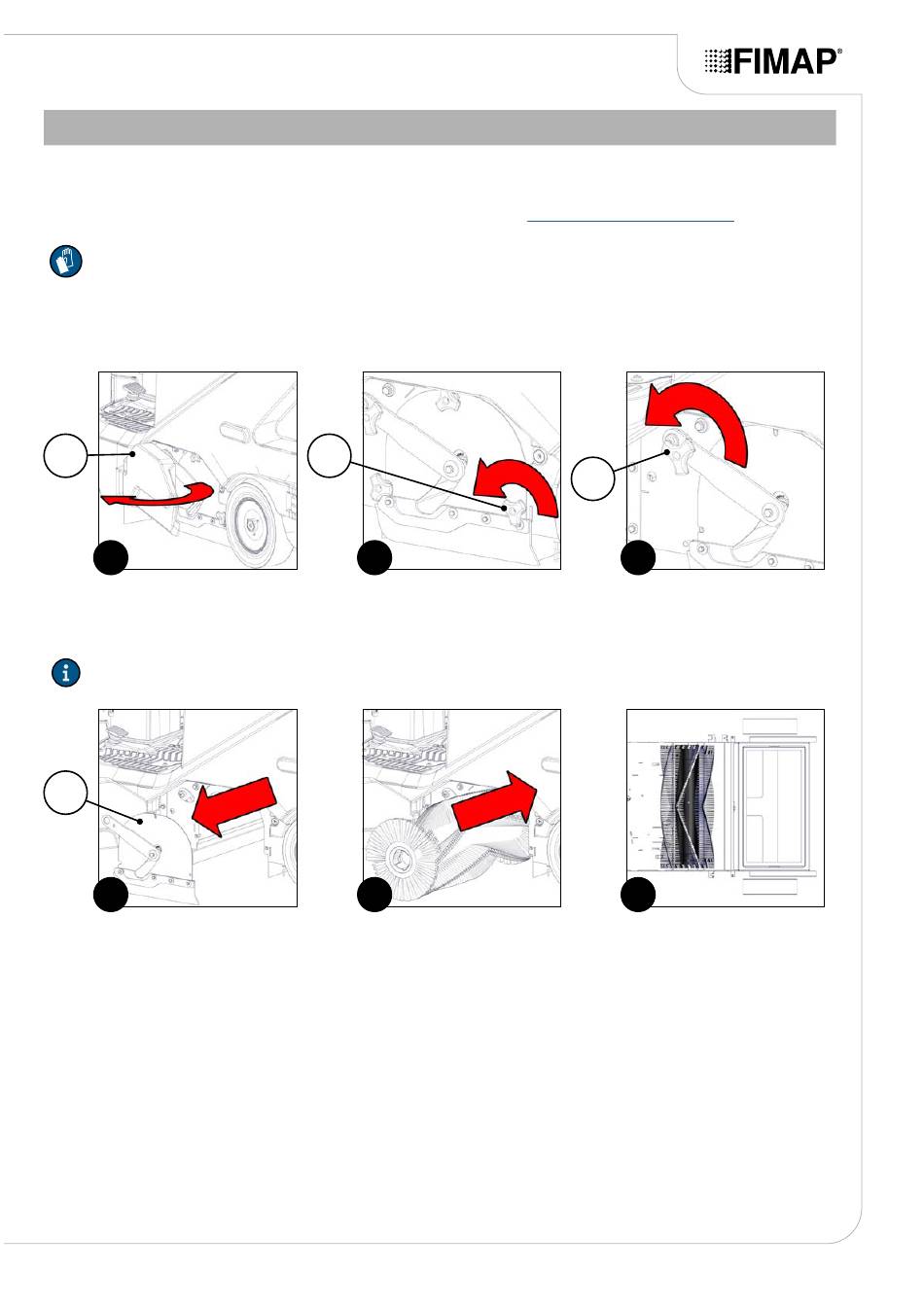

MONTAGE DER MITTELBÜRSTE
Zum Montieren der Bürste mit Mitteltunnel gehen Sie wie folgt vor:
1.
Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2.
Führen Sie alle Vorgänge zur Sicherung der Maschine aus, siehe
VORSICHT: Es wird empfohlen, die für die durchzuführende Arbeit entsprechende PSA (persönliche
Schutzausrüstung) zu tragen.
Öffnen Sie die linke Inspektionsklappe (1) (Abb. 1).
3.
4.
Lösen Sie die Knäufe (2) des Inspektionsgehäuses der Mittelbürste (Abb.2).
5.
Lösen Sie den Knauf (3) des Hubarms der Mittelbürste (Abb.3).
1
1
6.
Entfernen Sie das Inspektionsgehäuse (4) der Mittelbürste (Abb.4).
7.
Setzen Sie die Bürste im Tunnel im Maschinenrahmen ein (Abb.5).
HINWEIS: Damit sie richtig montiert ist, müssen die Spitzen an der Bürste einen Pfeil ˄ bilden, wenn sie von
oben in Vorwärtsfahrtrichtung betrachtet werden (Abb.6).
4
4
8.
Drehen Sie die Bürste, bis die Befestigungshaken (5) im Antriebsschlepphaken (6) (Abb. 7), korrekt in die
Schlitze (7) an der Bürste eingreifen (Abb. 8).
9.
Setzen Sie das Inspektionsgehäuse (4) der Mittelbürste ein (Abb.9).
2
2
5
S.35
„STEUERTAFEL" auf Seite
3
3
6
25.
