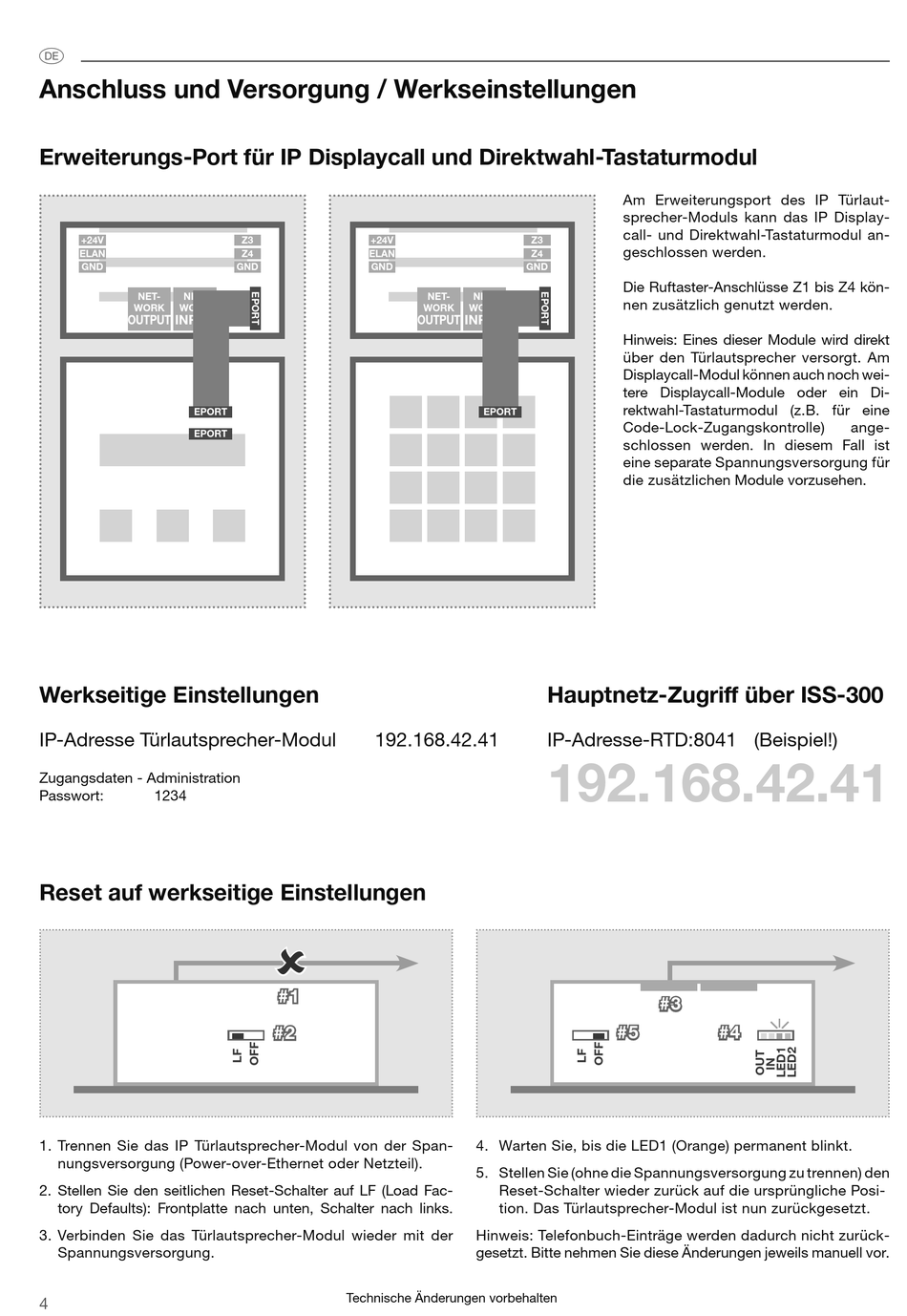

Anschluss und Versorgung / Werkseinstellungen

Erweiterungs-Port für IP Displaycall und Direktwahl-Tastaturmodul
+24V
ELAN
GND
NET- NET-
WORK WORK
OUTPUT INPUT
EPORT
EPORT

Werkseitige Einstellungen

IP-Adresse Türlautsprecher-Modul
Zugangsdaten - Administration
Passwort: 1234

Reset auf werkseitige Einstellungen

1. Trennen Sie das IP Türlautsprecher-Modul von der Span-
nungsversorgung (Power-over-Ethernet oder Netzteil).
2. Stellen Sie den seitlichen Reset-Schalter auf LF (Load Fac-
tory Defaults): Frontplatte nach unten, Schalter nach links.
3. Verbinden Sie das Türlautsprecher-Modul wieder mit der
Spannungsversorgung.
4
Z3 +24V
Z4 ELAN
GND GND
192.168.42.41

# 1
# 2
Technische Änderungen vorbehalten
Z3
Z4
GND
NET- NET-
WORK WORK
OUTPUT INPUT
EPORT
Hauptnetz-Zugriff über ISS-300
IP-Adresse-RTD:8041 (Beispiel!)
192.168.42.41
4. Warten Sie, bis die LED1 (Orange) permanent blinkt.
5. Stellen Sie (ohne die Spannungsversorgung zu trennen) den
Reset-Schalter wieder zurück auf die ursprüngliche Posi-
tion. Das Türlautsprecher-Modul ist nun zurückgesetzt.
Hinweis: Telefonbuch-Einträge werden dadurch nicht zurück-
gesetzt. Bitte nehmen Sie diese Änderungen jeweils manuell vor.
Am Erweiterungsport des IP Türlaut-
sprecher-Moduls kann das IP Display-
call- und Direktwahl-Tastaturmodul an-
geschlossen werden.
Die Ruftaster-Anschlüsse Z1 bis Z4 kön-
nen zusätzlich genutzt werden.
Hinweis: Eines dieser Module wird direkt
über den Türlautsprecher versorgt. Am
Displaycall-Modul können auch noch wei-
tere Displaycall-Module oder ein Di-
rektwahl-Tastaturmodul (z.B. für eine
Code-Lock-Zugangskontrolle)
schlossen werden. In diesem Fall ist
eine separate Spannungsversorgung für
die zusätzlichen Module vorzusehen.
# 3
# 5 # 4
ange-
