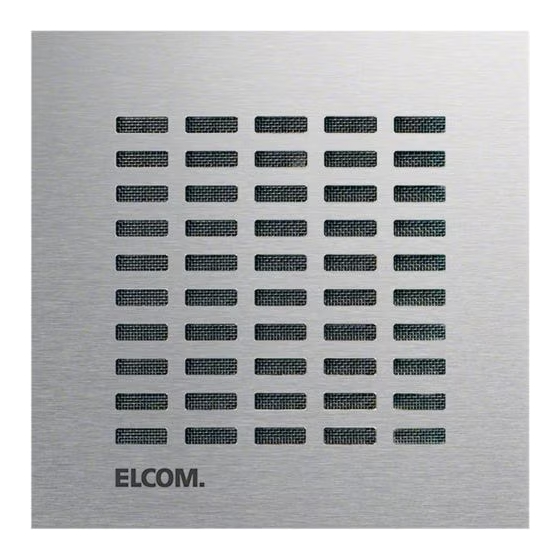

ELCOM LBM-300 Kurzanleitung
Ip türlautsprecher-modu
Vorschau ausblenden
Andere Handbücher für LBM-300:
- Bedienungs- und montageanleitung (22 Seiten) ,
- Kurzanleitung (9 Seiten)
Verwandte Anleitungen für ELCOM LBM-300
Inhaltszusammenfassung für ELCOM LBM-300
- Seite 1 IP System-Komponenten AUDIO VIDEO LBM-300/310 IP Türlautsprecher-Modul ab Firmware 8.1 Kurzanleitung Version 3.1 Kommunikation und Sicherheit...
-
Seite 2: Einführung / Anschluss Und Versorgung
Einstellung und Konfiguration der Geräte finden Sie in unserem IP Systemhandbuch. Dieses steht auf unsere Webseite unter: http://www.elcom.de/download im Bereich Technische Dokumente / Systemhandbücher für Sie zum Download bereit. Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. -
Seite 3: Anschluss Und Versorgung
LBM-300/310 TION ALLA INST ab Firmware V8.1 Anschluss und Versorgung Dokument: Version 3.0 Datum: 03.08.2015 Anschluss der Ruftaster, Namenschild-Beleuchtung und Relais REL1.1 REL1.2 LEDB REL2.1 REL2.2 +24V ELAN NETWORK NETWORK OUTPUT INPUT Erdungskontakt Zentralruf-Taster Bezugsmasse +UB Masse für Zentralruf-Taster Betriebsspannung von externem nicht belegt / keine Funktion Netzgerät (28VDC, 1A) -
Seite 4: Erweiterungs-Port Für Ip Displaycall Und Direktwahl-Tastaturmodul
LBM-300/310 TION ALLA INST ab Firmware V8.1 Anschluss und Versorgung / Werkseinstellungen Dokument: Version 3.1 Datum: 03.08.2015 Erweiterungs-Port für IP Displaycall und Direktwahl-Tastaturmodul Am Erweiterungsport des IP Türlaut- sprecher-Moduls kann das IP Display- call- und Direktwahl-Tastaturmodul an- +24V +24V geschlossen werden. - Seite 5 LBM-300/310 TION ALLA INST ab Firmware V8.1 Konfigurations-Oberfläche / Installationskonzept Dokument: Version 3.1 Datum: 03.08.2015 Installationskonzept und Konfiguration Quickstart-Konfiguration Experten-Konfiguration mit IP Sprechanlagen-Server ISS-300 für individuelle Installationen Konfigurations-Bereich für die Installation mit dem IP Sprechanla- Konfigurations-Bereich für die Integration in (Firmen-)Netzwerke gen-Server ISS-300.
-
Seite 6: Quickstart-Konfiguration
LBM-300/310 TION ALLA INST ab Firmware V8.1 Quickstart-Konfiguration Dokument: Version 3.1 Datum: 03.08.2015 Quickstart-Konfiguration mit IP Sprechanlagen-Server ISS-300 SUBNETZ HAUPTNETZ ISS-300 Das Szenario zeigt eine Installation mit dem IP Sprechanlagen-Server ISS-300. Alle Sprechanlagen-Komponenten werden in einem separaten Subnetz konfiguriert und über den ISS-300 an das Hauptnetz (Heim-/Firmennetzwerk) weitergeleitet. - Seite 7 LBM-300/310 TION ALLA INST ab Firmware V8.1 Quickstart-Konfiguration Dokument: Version 3.1 Datum: 03.08.2015 Quickstart-Konfiguration mit IP Sprechanlagen-Server ISS-300 Nach Aufruf der Weboberfläche wählen Sie den Bereich „Quick- start“ aus und melden sich mit dem werkseitigen Passwort: 1234 am IP Türlautsprecher-Modul an.
-
Seite 8: Netzwerk-Adapter Auf Ip Adresse Im Bereich Des Türlautsprechers Einstellen
LBM-300/310 TION ALLA INST ab Firmware V8.1 Experten-Konfiguration Dokument: Version 3.1 Datum: 03.08.2015 Experten-Konfiguration für individuelle Installationen HAUPTNETZ Das Szenario zeigt die Integration in ein bestehendes Netzwerk (z.B. im Firmenumfeld) mit Anbindung an eine bestehende IP Telefonanlage. Alle Sprechanlagen-Komponenten müssen auf die vorhandenen Gegebenheiten konfiguriert werden. - Seite 9 LBM-300/310 TION ALLA INST ab Firmware V8.1 Experten-Konfiguration Dokument: Version 3.1 Datum: 03.08.2015 Experten-Konfiguration für individuelle Installationen Nach Aufruf der Weboberfläche wählen Sie den Bereich „Exper- ten-Konfiguration“ aus und mel- den sich mit dem werkseitigen: Passwort: 1234 am IP Türlautsprecher-Modul an.
- Seite 10 LBM-300/310 TION ALLA INST ab Firmware V8.1 Experten-Konfiguration Dokument: Version 3.1 Datum: 03.08.2015 Experten-Konfiguration für individuelle Installationen Netzwerk Stellen Sie hier das IP Türlaut- sprecher-Modul auf die Gege- benheiten vorhandenen Netzwerks ein. IP Adresse Eine nicht belegte IP Adresse, möglichst außerhalb des DHCP- Bereichs.
- Seite 11 LBM-300/310 TION ALLA INST ab Firmware V8.1 Experten-Konfiguration Dokument: Version 3.1 Datum: 03.08.2015 Experten-Konfiguration für individuelle Installationen Konfiguration für die Anmeldung an eine IP Telefonanlage oder SIP Server. Ein entsprechender Account muss dort angelegt sein oder werden. SIP Server IP Adresse oder URL der IP Te- lefonanlage oder SIP Servers.
- Seite 12 ELCOM Kommunikation GmbH Gottfried-Leibniz-Straße 1 74172 Neckarsulm Germany www.elcom.de...
