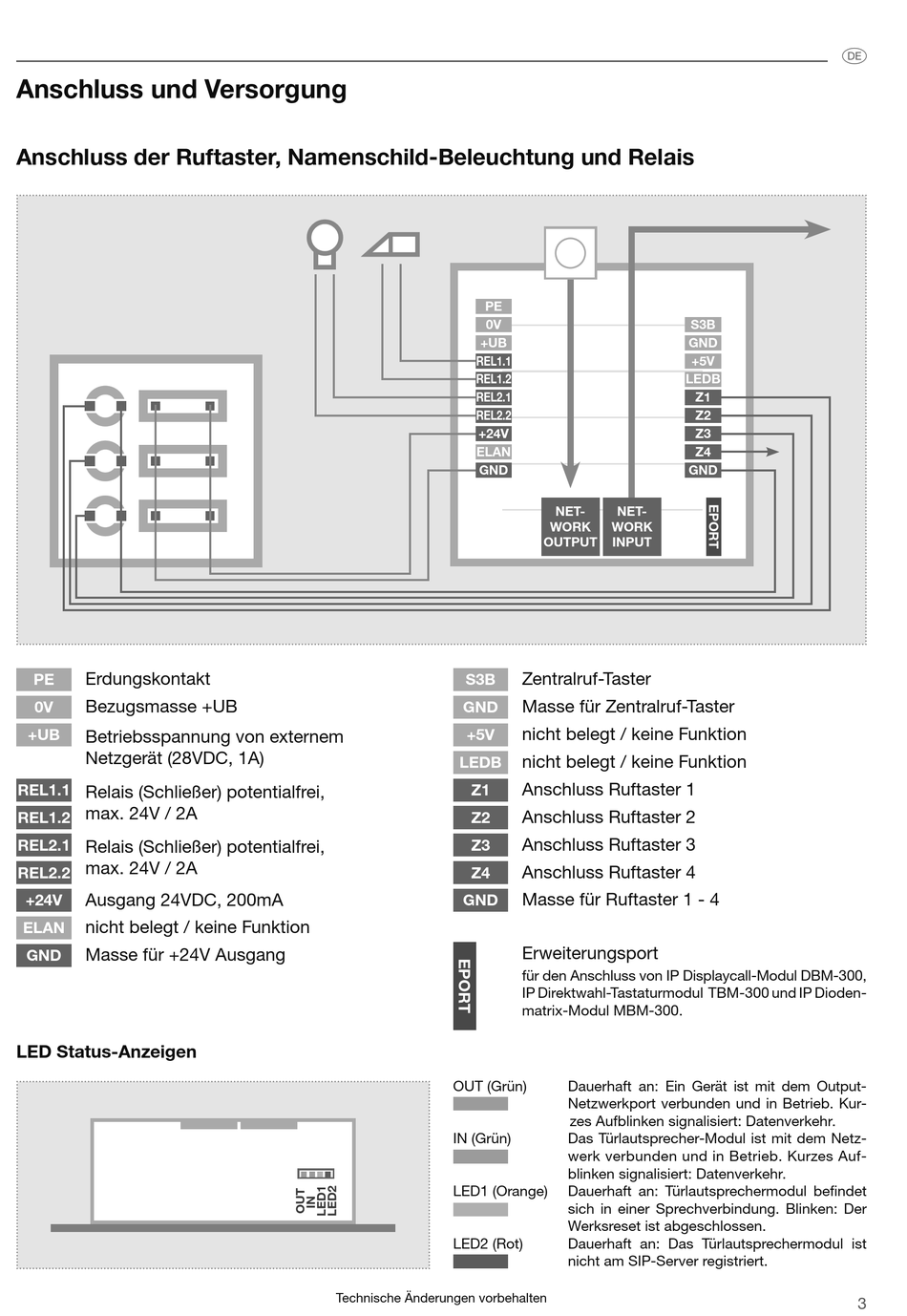

Anschluss und Versorgung
Anschluss der Ruftaster, Namenschild-Beleuchtung und Relais
Erdungskontakt
PE
Bezugsmasse +UB
0V
+UB
Betriebsspannung von externem
Netzgerät (28VDC, 1A)
REL1.1
Relais (Schließer) potentialfrei,
max. 24V / 2A
REL1.2
REL2.1
Relais (Schließer) potentialfrei,
max. 24V / 2A
REL2.2
Ausgang 24VDC, 200mA
+24V
nicht belegt / keine Funktion
ELAN
Masse für +24V Ausgang
GND
LED Status-Anzeigen
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
OUT (Grün)
IN (Grün)
LED1 (Orange)
LED2 (Rot)
Technische Änderungen vorbehalten
S3B
GND
+5V
LEDB
GND
NET-
NET-
WORK
WORK
OUTPUT
INPUT
Zentralruf-Taster
Masse für Zentralruf-Taster
nicht belegt / keine Funktion
nicht belegt / keine Funktion
Anschluss Ruftaster 1
Anschluss Ruftaster 2
Anschluss Ruftaster 3
Anschluss Ruftaster 4
Masse für Ruftaster 1 - 4
Erweiterungsport
für den Anschluss von IP Displaycall-Modul DBM-300,
IP Direktwahl-Tastaturmodul TBM-300 und IP Dioden-
matrix-Modul MBM-300.
Dauerhaft an: Ein Gerät ist mit dem Output-
Netzwerkport verbunden und in Betrieb. Kur-
zes Aufblinken signalisiert: Datenverkehr.
Das Türlautsprecher-Modul ist mit dem Netz-
werk verbunden und in Betrieb. Kurzes Auf-
blinken signalisiert: Datenverkehr.
Dauerhaft an: Türlautsprechermodul befindet
sich in einer Sprechverbindung. Blinken: Der
Werksreset ist abgeschlossen.
Dauerhaft an: Das Türlautsprechermodul ist
nicht am SIP-Server registriert.
