- Seite 1 IP System-Komponenten AUDIO VIDEO VWC-300 IP Videofon-Client für Windows-Systeme Anleitung Version 1.1 Kommunikation und Sicherheit...
- Seite 2 Seite 23 Hinweis Diese Anleitung beschreibt Installation und Inbetriebnahme der VWC-300 IP Videofon-Clients für Windows. Informationen zur Konfiguration der weiteren zum System gehörenden Komponenten wie IP Kamera, Türlautsprecher und Sprechanlagen- Server finden Sie in unserem IP Easy-Installation Guide, dem IP Systemhandbuch und den jeweiligen Anleitungen. Diese stehen unter http://www.elcom.de/download im Bereich Technische Dokumente für Sie zum Download bereit.
- Seite 3 Bei den Videofon-Clients für Windows-Betriebssysteme handelt es sich um Softwareapplikationen zur komfortablen Hauskom- munikation über das IP-Netzwerk. Der Funktionsumfang weist die wesentlichen Merkmale der klassischen Hauskommunika- tion auf. Der Nutzer erhält ein echtes Video-Haustelefon auf Software-Basis. Mit den ELCOM IP-Komponenten LBM-/CBM-300 und ISS-300 ist eine smarte IP-basierte Hauskommunikation einfach umgesetzt. Umfangreiche Konfigurationsmöglichkeiten erlauben eine nahtlose und angepasste Integration in das gewünschte Anwendungsszenario.
- Seite 4 VWC-300 INSTALLATION VIDEO Installation und Konfiguration Dokument: Version 1.1 Datum: 30.03.2013 Videofon-Applikation für den ersten Start vorbereiten Das Videofon muss nicht installiert Eventuell erscheint vor dem Programmstart die angezeigte werden. Kopieren Sie einfach den Meldung. Lassen Sie den Zugriff für private Netzwerke zu.
- Seite 5 VWC-300 INSTALLATION VIDEO Installation und Konfiguration Dokument: Version 1.1 Datum: 30.03.2013 Lizenzschlüssel eingeben und Videofon freischalten Klicken Sie auf den „Zur Geben Sie unter „Lizenzschlüssel“ den von uns erhaltenen Code (mit Binde- Aktivierung“-Button strichen) ein und klicken Sie auf „Freischalten“. Der Videofon-Client ist nun freigeschaltet und das Demo-Banner entfernt.
- Seite 6 Erweiterte Einstellungen Ist diese Checkbox markiert, werden weitere Einstelloptionen angezeigt. Diese sind eher für professionelle Netzwerk-Umge- bungen vorgesehen und werden bei einem Betrieb mit dem ELCOM ISS-300 IP Sprechanlagen-Server nicht benötigt. Nähere Informationen dazu finden Sie im Kapitel „Konfigurationsoptionen im Detail“.
- Seite 7 Wählen Sie im Menü „Benutzerkonten“ den bereits angelegten Eintrag „ELCOM Videofon“ aus SIP-Einstellungen Die ELCOM VWC-300 Videofon-Applikation ist bereits für einen Betrieb mit dem ISS-300 IP Sprechanlagen-Server vorkonfi- guriert. Auf diesem Gerät sind speziell für das VIC-300 vorgesehene Benutzerkonten angelegt. Daher muss in diesem Menü...
- Seite 8 Rufgruppen Gruppe 1 Gruppe 2 Gruppe 3 Gruppe 4 Clients in einer Gruppe Telefon UDP-1 (Windows, VWC-300) Telefon UDP-2 (Windows, VWC-300) Telefon UDP-3 (Windows, VWC-300) Telefon UDP-4 (Windows, VWC-300) Telefon TCP-1 (iOS, VIC-300) Telefon TCP-2 (iOS, VIC-300) Telefon TCP-3 (iOS, VIC-300)
- Seite 9 VWC-300 INSTALLATION VIDEO Installation und Konfiguration Dokument: Version 1.1 Datum: 30.03.2013 Ein weiteres paralleles Windows-Gerät im System anmelden Soll ein weiteres Windows-Gerät im Sprechanlagen-System parallel betrieben werden, muss hier das Benutzer-Konto auf eine bisher unbelegte Benutzer-ID angepasst werden. (Siehe Tabelle auf der vorhergehenden Seite.) SIP-Benutzer ID (IP oder URL) Geben Sie hier 301, 302, 303 oder 304 ein, wenn sich das Gerät in Rufgruppe 1 befinden soll.
- Seite 10 Zugriff auf den Videostream der Kamera. Format: „ip-adresse/mjpg/video.mjpg“ (ohne http://) Benutzername / Passwort für den Zugriff auf den Videostream. Die ELCOM-Werkseinstellung lautet „camuser“ mit Passwort „view“ SIP-ID Eingang beschreibt die SIP-ID des Türlautsprechers (siehe Tabelle auf der vorhergehenden Seite). Das Videofon erkennt daran den rufenden Eingang und zeigt den zugewiesenen Videostream an.
- Seite 11 VWC-300 INSTALLATION VIDEO Installation und Konfiguration Dokument: Version 1.1 Datum: 30.03.2013 Verhaltensoptionen der Anwendung einstellen Videofon startet minimiert (im Tasktray) Aktivieren Sie die Checkbox wenn die Videofon-Anwendung bei einem Rechner-Neustart nicht sichtbar auf dem Desktop gestartet werden soll. Die Anwendung ist dann im Tasktray aktiv und wird erst bei einem Rufeingang angezeigt.

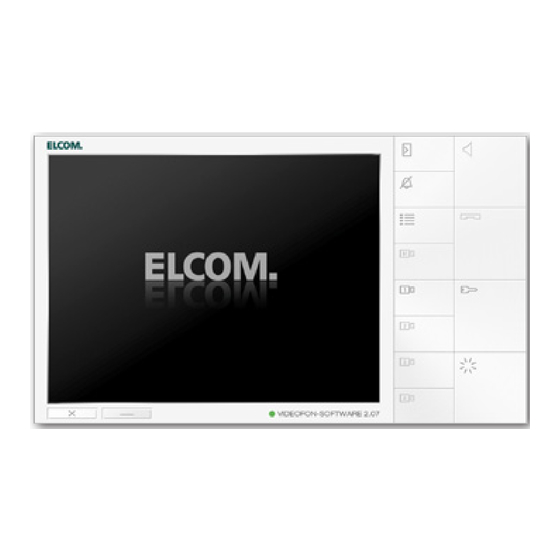

- Seite 12 VWC-300 INSTALLATION VIDEO Bedienoberfläche und Funktionen Dokument: Version 1.1 Datum: 30.03.2013 Bedienoberfläche und Tastenfeld-Belegung 1. Anrufen entgegen nehmen 9. - 12. Weitere Eingänge & Kameras Diese Tastenfelder werden mit Eingängen/Türstationen 2. Anruf beenden oder bei Anrufeingang abweisen oder IP-Kameras/Servern belegt (Sprechanlagen-Optio- nen - Eingang/Kamera).
- Seite 13 VWC-300 INSTALLATION VIDEO Bedienoberfläche und Funktionen Dokument: Version 1.1 Datum: 30.03.2013 Funktionsstatus der Buttons Funktion ist nicht verfügbar. Funktion ist verfügbar und Funktion ist aktiv und kann angewählt werden. wird ausgeführt. Funktions-Kombinationen (keine Gesprächsverbindung aufgebaut) Die der Kamera zugeordnete Die der Kamera zugeordnete Tür Die der Kamera zugeordnete Beleuchtung Tür anrufen.
- Seite 14 Die folgenden Seiten beschreiben alle verfügbaren Konfigurationsoptionen im Detail. Ein Teil davon ist speziellen Anwen- dungsfällen vorbehalten und sollte nur angepasst werden, wenn Einsatzzweck und notwendige Parameter genau bekannt sind und richtig angewendet werden können. ELCOM kann nur für eigene Geräte und die dafür vorgeschlagenen Installati- onsszenarien Support leisten.
- Seite 15 VWC-300 INSTALLATION VIDEO Konfigurationsoptionen im Detail Dokument: Version 1.1 Datum: 30.03.2013 Einstellung in Benutzerkonten (Erweiterte Einstellungen) SIP-Server (IP oder URL) SIP-Authen. ID Hier wird die IP-Adresse (oder DNS) des IP Sprechanla- Dient in der Regel dazu das SIP-Konto über einen speziel-...
- Seite 16 Telefonanlage unter- zu betätigen oder bei einem Betrieb mit dem BTI-200 TK-Interface verschiedene stützt und eingestellt sind. Steuerfunktionen auszulösen. ELCOM Komponenten arbeiten standardmäßig mit SIP-Info und RFC2833 (Out-of-band) sind werkseitig so voreingestellt. Bei dieser Methode wird der DTMF-Ton analysiert und in einem RTP-Datenpaket Belassen Sie diese Einstellun- verschickt.
- Seite 17 Audio-Qualität. Zur Nutzung wird der gewünschte Codec aktiviert, der Priorisierung bei der Aushandlung wird durch ein Änderung der Codec-Reihenfolge (Auswählen in der gewünschten Reihenfolge) festgelegt. WICHTIG: Die Gegenstelle muss den Codec ebenfalls unterstützen und die Telefonanlage deren Benutzung gestatten. Der ELCOM ISS-300 IP Sprechanlagen-Server unterstützt ausschließlich PCMU und PCMA (G.711).
- Seite 18 In diesen Menüs können Port-Einstellungen definiert werden über die die jeweiligen Datenverbindungen (SIP/RTP) laufen sol- len sowie Einstellungen bei Benutzung eines STUN-Servers. In der Regel müssen bei Standard-Installationen mit dem ELCOM ISS-300 IP Sprechanlagen-Server keine Änderungen vorge- nommen werden. Belassen Sie diese Einstellungen daher so wie sie sind.
- Seite 19 VWC-300 INSTALLATION VIDEO Konfigurationsoptionen im Detail Dokument: Version 1.1 Datum: 30.03.2013 Audio-Einstellungen Sind in der eingesetzten Computer-Hardware mehrere Audio-Geräte installiert, können diesen hier verschiedene Aufgaben zugewiesen werden. Das ist z.B. sinnvoll, wenn für die Ausgabe des Klingeltons ein anderes Audiogerät verwendet werden soll.
- Seite 20 VWC-300 INSTALLATION VIDEO Konfigurationsoptionen im Detail Dokument: Version 1.1 Datum: 30.03.2013 Sprechanlagen-Optionen: Steuerbefehle DTMF-Tastenbelegung Unter diesen Einstellungen legen Sie die DTMF-Sequenzen zur Steuerung der Relais 1. DTMF-Aufbau/Ende (i2BUS-Modus) auf dem IP-Türmodul LBM-300 und die 2. DTMF-Türöffnen Auslösung von Busbefehlen bei Einsatz 3.
- Seite 21 VWC-300 INSTALLATION VIDEO Konfigurationsoptionen im Detail Dokument: Version 1.0 Datum: 30.03.2013 Sprechanlagen-Optionen: Automatik-Funktionen Auflegen (nach Türöffnen) Video stoppen (nach Auflegen) Das Gespräch wird nach Betätigen der Türöffner-Taster Die Anzeige des Videostreams wird nach Gesprächsende automatisch beendet. Sollte unbedingt aktiviert werden, automatisch beendet.
- Seite 22 VWC-300 INSTALLATION VIDEO Konfigurationsoptionen im Detail Dokument: Version 1.1 Datum: 30.03.2013 Sprechanlagen-Optionen: Eingang/Kamera 1 - 4 ( Fortsetzung) Im Betriebsmodus-Eintrag wird die verwendete Türstation-/Außeneinheit festgelegt. Es wird zwischen den Modi „LBM/CBM- Module“, „i2BUS-Interface“ und „IP-Kamera“ unterschieden. Diese sind für unterschiedliche Installationsszenarien vorgese- hen und stellen die jeweils nötigen Abläufe und Steuerbefehle zur Verfügung.
- Seite 23 Beta-Version des Videofons erzeugt.) Wir können damit eine Fehleranalyse betreiben. Werkseinstellung Soll die Videofon-Applikation auf Werkseinstellungen zurückgesetzt werden, muss die Videofon-Applikation beendet und dann im Appdata-Ordner (%appdata%/elcom) die Datei Config.xml gelöscht werden. Alle Einstellungen im Videofon sind dann bei erneutem Start zurückgesetzt.
