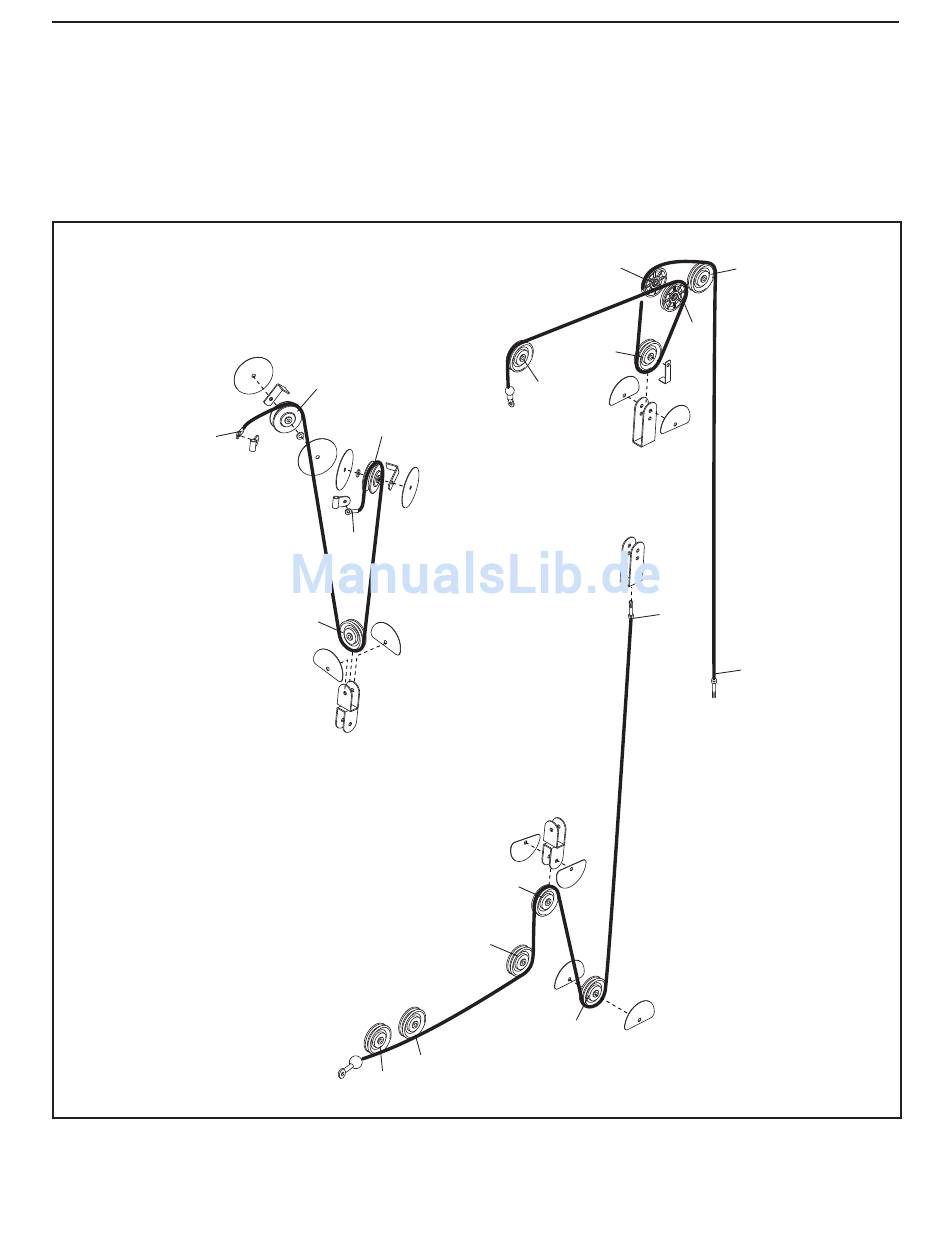

KABELDIAGRAMME
Auf dem Kabeldiagramm ist der korrekte Laufweg der Kabel dargestellt. Die Zahlen in jeder Abbildung geben die
richtige Verlegung für das jeweilige Kabelen an. Verwenden Sie das Diagramm, um sicherzugehen, dass das
Kabelen sowie die Kabelklappen richtig montiert werden. Wird eines Kabelen nicht richtig verlegt, dann wird die
Heimfitnessstation nicht richtig funktionieren und kann dadurch sogar beschädigt werden. Vergewissern Sie
sich, dass die Kabelklappen die Kabelen nicht berühren oder etwa behindern.
5
Armkabel (54)
Länge: 256,54 cm
Hoher Kabel (55)
Länge: 320,04 cm
4
2
1
3
3
2
1
24
4
3
1
6
4
Unterer Kabel (53)
Länge: 309,88 cm
5
5
2
6
