Stellen Sie sicher, dass das Ladekabel zu keinem Zeitpunkt unter Zugspannung steht.
x
Achten Sie darauf, dass das Ladekabel nicht überfahren, geknickt oder eingeklemmt wird. Behandeln Sie
x
Ladestecker, -kupplungen und Ladesteckdosen immer besonders vorsichtig.
Lassen Sie das Produkt ausschließlich von einer von ABL autorisierten Elektrofachkraft reparieren.
x

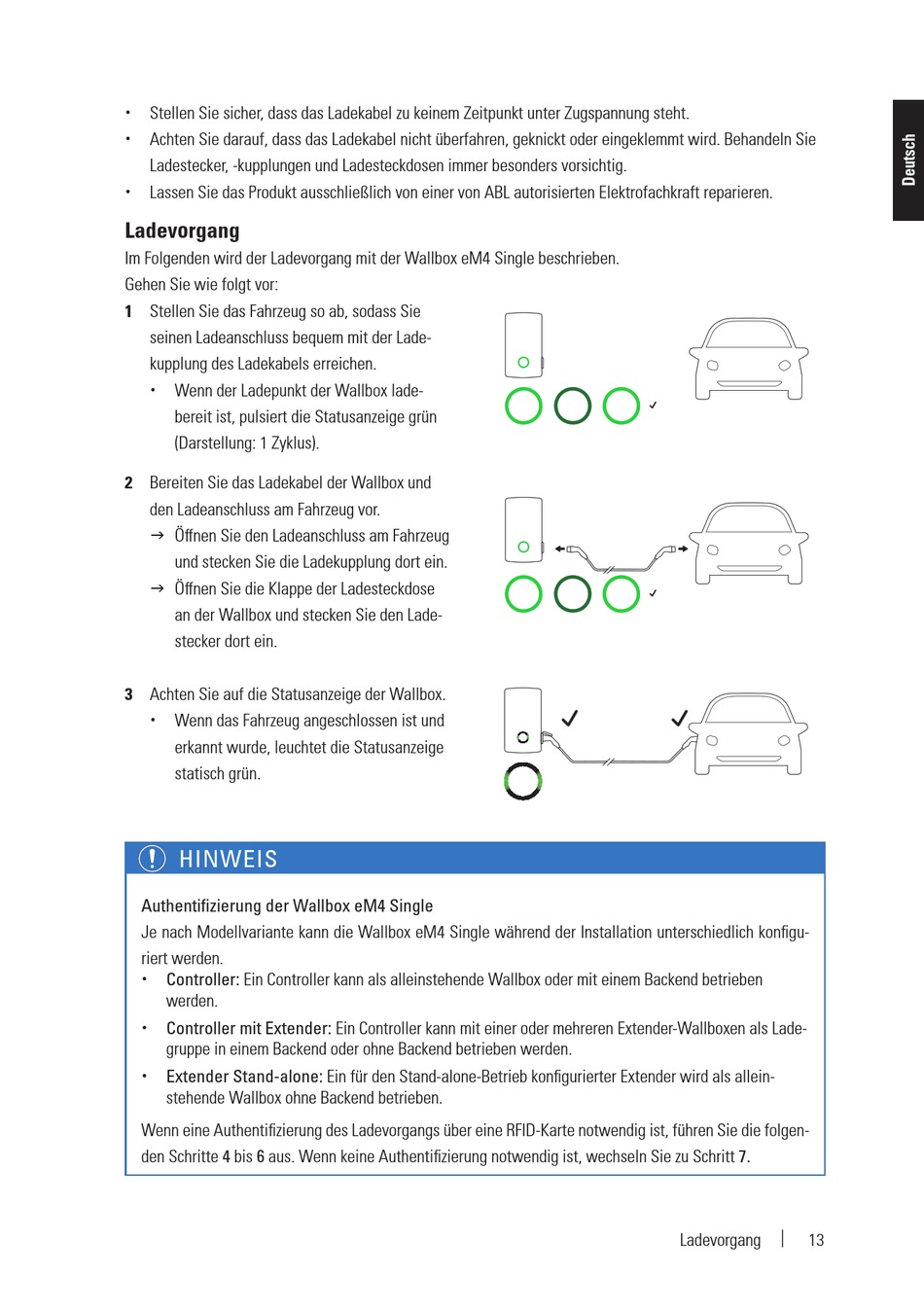

Ladevorgang

Im Folgenden wird der Ladevorgang mit der Wallbox eM4 Single beschrieben.
Gehen Sie wie folgt vor:
1 Stellen Sie das Fahrzeug so ab, sodass Sie
seinen Ladeanschluss bequem mit der Lade-
kupplung des Ladekabels erreichen.
Wenn der Ladepunkt der Wallbox lade-
x
bereit ist, pulsiert die Statusanzeige grün
(Darstellung: 1 Zyklus).
2 Bereiten Sie das Ladekabel der Wallbox und
den Ladeanschluss am Fahrzeug vor.
J Öffnen Sie den Ladeanschluss am Fahrzeug
und stecken Sie die Ladekupplung dort ein.
J Öffnen Sie die Klappe der Ladesteckdose
an der Wallbox und stecken Sie den Lade-
stecker dort ein.
3 Achten Sie auf die Statusanzeige der Wallbox.
Wenn das Fahrzeug angeschlossen ist und
x
erkannt wurde, leuchtet die Statusanzeige
statisch grün.
HINWEIS
Authentifizierung der Wallbox eM4 Single
Je nach Modellvariante kann die Wallbox eM4 Single während der Installation unterschiedlich konfigu-
riert werden.
Controller: Ein Controller kann als alleinstehende Wallbox oder mit einem Backend betrieben
x
werden.
Controller mit Extender: Ein Controller kann mit einer oder mehreren Extender-Wallboxen als Lade-
x
gruppe in einem Backend oder ohne Backend betrieben werden.
Extender Stand-alone: Ein für den Stand-alone-Betrieb konfigurierter Extender wird als allein-
x
stehende Wallbox ohne Backend betrieben.
Wenn eine Authentifizierung des Ladevorgangs über eine RFID-Karte notwendig ist, führen Sie die folgen-
den Schritte 4 bis 6 aus. Wenn keine Authentifizierung notwendig ist, wechseln Sie zu Schritt 7.
|
Ladevorgang
13
