Verzeker u ervan dat de laadkabel op geen enkele moment onder trekspanning staat.
x
Zorg ervoor dat de laadkabel niet wordt overreden, geknikt of ingeklemd. Behandel de laadstekkers,
x
-koppelingen en laadstopcontacten altijd bijzonder voorzichtig.
Laat het product alleen repareren door een door ABL geautoriseerde elektricien.
x

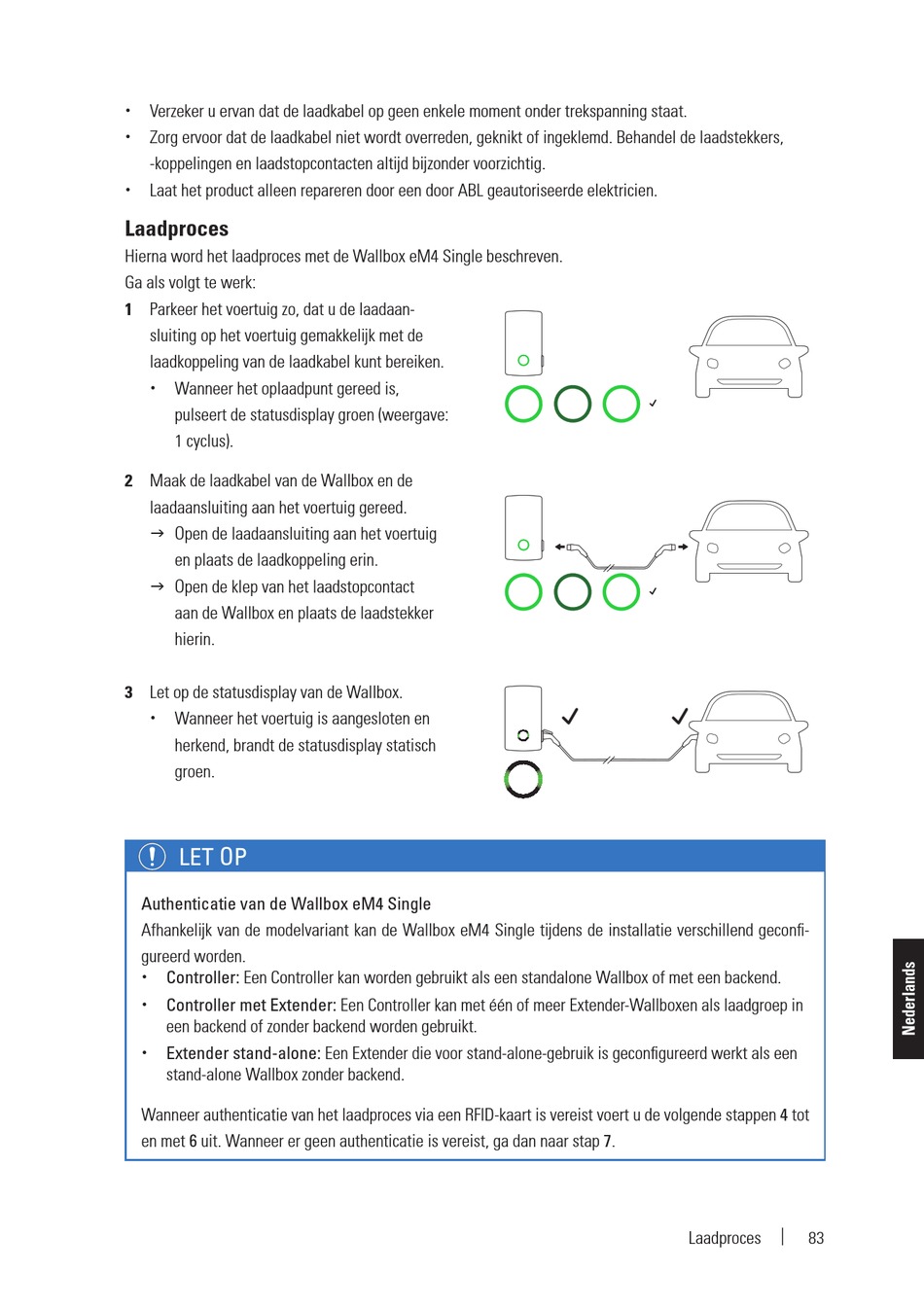

Laadproces
Hierna word het laadproces met de Wallbox eM4 Single beschreven.
Ga als volgt te werk:
1 Parkeer het voertuig zo, dat u de laadaan-
sluiting op het voertuig gemakkelijk met de
laadkoppeling van de laadkabel kunt bereiken.
Wanneer het oplaadpunt gereed is,
x
pulseert de statusdisplay groen (weergave:
1 cyclus).
2 Maak de laadkabel van de Wallbox en de
laadaansluiting aan het voertuig gereed.
J Open de laadaansluiting aan het voertuig
en plaats de laadkoppeling erin.
J Open de klep van het laadstopcontact
aan de Wallbox en plaats de laadstekker
hierin.
3 Let op de statusdisplay van de Wallbox.
Wanneer het voertuig is aangesloten en
x
herkend, brandt de statusdisplay statisch
groen.
LET OP
Authenticatie van de Wallbox eM4 Single
Afhankelijk van de modelvariant kan de Wallbox eM4 Single tijdens de installatie verschillend geconfi-
gureerd worden.
Controller: Een Controller kan worden gebruikt als een standalone Wallbox of met een backend.
x
Controller met Extender: Een Controller kan met één of meer Extender-Wallboxen als laadgroep in
x
een backend of zonder backend worden gebruikt.
Extender stand-alone: Een Extender die voor stand-alone-gebruik is geconfigureerd werkt als een
x
stand-alone Wallbox zonder backend.
Wanneer authenticatie van het laadproces via een RFID-kaart is vereist voert u de volgende stappen 4 tot
en met 6 uit. Wanneer er geen authenticatie is vereist, ga dan naar stap 7.
|
Laadproces
83
