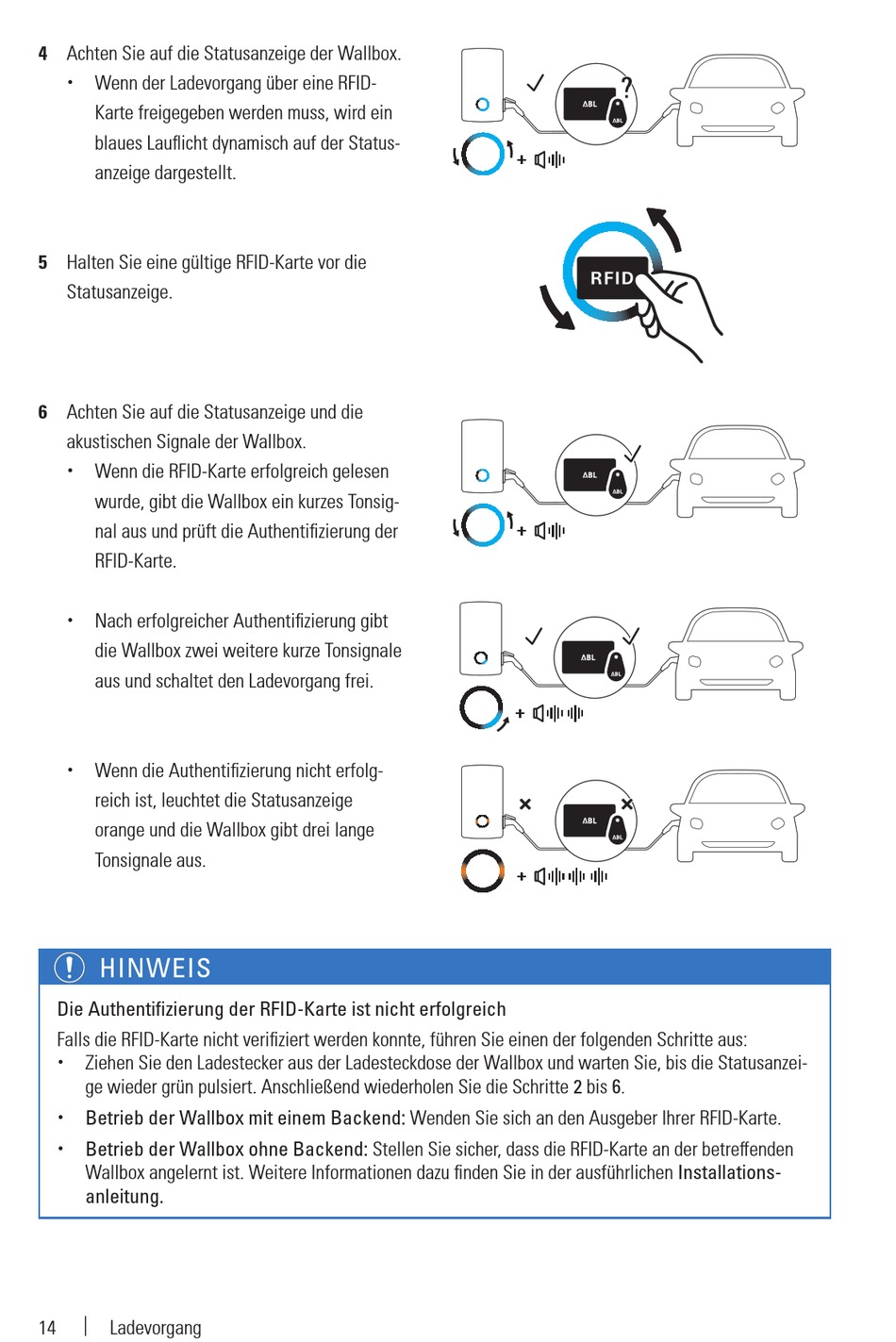

ABL Wallbox eM4 Single Bedienungsanleitung/Sicherheitshinweise Seite 14

4 Achten Sie auf die Statusanzeige der Wallbox.
Wenn der Ladevorgang über eine RFID-
x
Karte freigegeben werden muss, wird ein
blaues Lauflicht dynamisch auf der Status-
anzeige dargestellt.
5 Halten Sie eine gültige RFID-Karte vor die
Statusanzeige.
6 Achten Sie auf die Statusanzeige und die
akustischen Signale der Wallbox.
Wenn die RFID-Karte erfolgreich gelesen
x
wurde, gibt die Wallbox ein kurzes Tonsig-
nal aus und prüft die Authentifizierung der
RFID-Karte.
Nach erfolgreicher Authentifizierung gibt
x
die Wallbox zwei weitere kurze Tonsignale
aus und schaltet den Ladevorgang frei.
Wenn die Authentifizierung nicht erfolg-
x
reich ist, leuchtet die Statusanzeige
orange und die Wallbox gibt drei lange
Tonsignale aus.
HINWEIS
Die Authentifizierung der RFID-Karte ist nicht erfolgreich
Falls die RFID-Karte nicht verifiziert werden konnte, führen Sie einen der folgenden Schritte aus:
Ziehen Sie den Ladestecker aus der Ladesteckdose der Wallbox und warten Sie, bis die Statusanzei-
x
ge wieder grün pulsiert. Anschließend wiederholen Sie die Schritte 2 bis 6.
Betrieb der Wallbox mit einem Backend: Wenden Sie sich an den Ausgeber Ihrer RFID-Karte.
x
Betrieb der Wallbox ohne Backend: Stellen Sie sicher, dass die RFID-Karte an der betreffenden
x
Wallbox angelernt ist. Weitere Informationen dazu finden Sie in der ausführlichen Installations-
anleitung.
|
14 Ladevorgang
