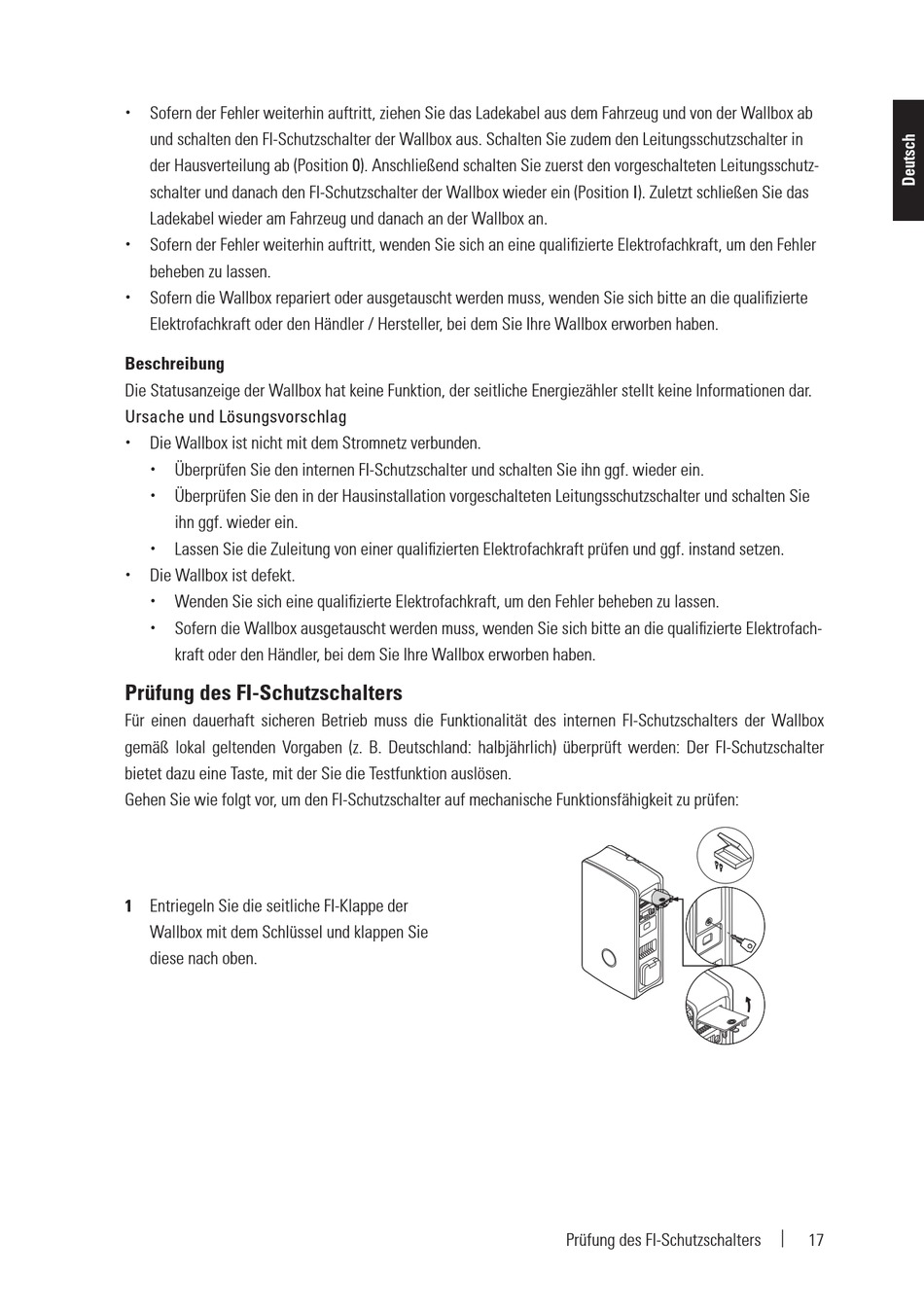

Sofern der Fehler weiterhin auftritt, ziehen Sie das Ladekabel aus dem Fahrzeug und von der Wallbox ab
x
und schalten den FI-Schutzschalter der Wallbox aus. Schalten Sie zudem den Leitungsschutzschalter in
der Hausverteilung ab (Position 0). Anschließend schalten Sie zuerst den vorgeschalteten Leitungsschutz-
schalter und danach den FI-Schutzschalter der Wallbox wieder ein (Position I). Zuletzt schließen Sie das
Ladekabel wieder am Fahrzeug und danach an der Wallbox an.
Sofern der Fehler weiterhin auftritt, wenden Sie sich an eine qualifizierte Elektrofachkraft, um den Fehler
x
beheben zu lassen.
Sofern die Wallbox repariert oder ausgetauscht werden muss, wenden Sie sich bitte an die qualifizierte
x
Elektrofachkraft oder den Händler / Hersteller, bei dem Sie Ihre Wallbox erworben haben.
Beschreibung
Die Statusanzeige der Wallbox hat keine Funktion, der seitliche Energiezähler stellt keine Informationen dar.
Ursache und Lösungsvorschlag
Die Wallbox ist nicht mit dem Stromnetz verbunden.
x
Überprüfen Sie den internen FI-Schutzschalter und schalten Sie ihn ggf. wieder ein.
x
Überprüfen Sie den in der Hausinstallation vorgeschalteten Leitungsschutzschalter und schalten Sie
x
ihn ggf. wieder ein.
Lassen Sie die Zuleitung von einer qualifizierten Elektrofachkraft prüfen und ggf. instand setzen.
x
Die Wallbox ist defekt.
x
Wenden Sie sich eine qualifizierte Elektrofachkraft, um den Fehler beheben zu lassen.
x
Sofern die Wallbox ausgetauscht werden muss, wenden Sie sich bitte an die qualifizierte Elektrofach-
x
kraft oder den Händler, bei dem Sie Ihre Wallbox erworben haben.
Prüfung des FI-Schutzschalters
Für einen dauerhaft sicheren Betrieb muss die Funktionalität des internen FI-Schutzschalters der Wallbox
gemäß lokal geltenden Vorgaben (z. B. Deutschland: halbjährlich) überprüft werden: Der FI-Schutzschalter
bietet dazu eine Taste, mit der Sie die Testfunktion auslösen.
Gehen Sie wie folgt vor, um den FI-Schutzschalter auf mechanische Funktionsfähigkeit zu prüfen:
1 Entriegeln Sie die seitliche FI-Klappe der
Wallbox mit dem Schlüssel und klappen Sie
diese nach oben.
Prüfung des FI-Schutzschalters
|
17
