Ergänzung zur
DE
Installationsanleitung eMH3
Konfiguration eichrechtskonformer Ladestationen
in einem Master-Slave-System

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABL eMH3

Inhaltszusammenfassung für ABL eMH3

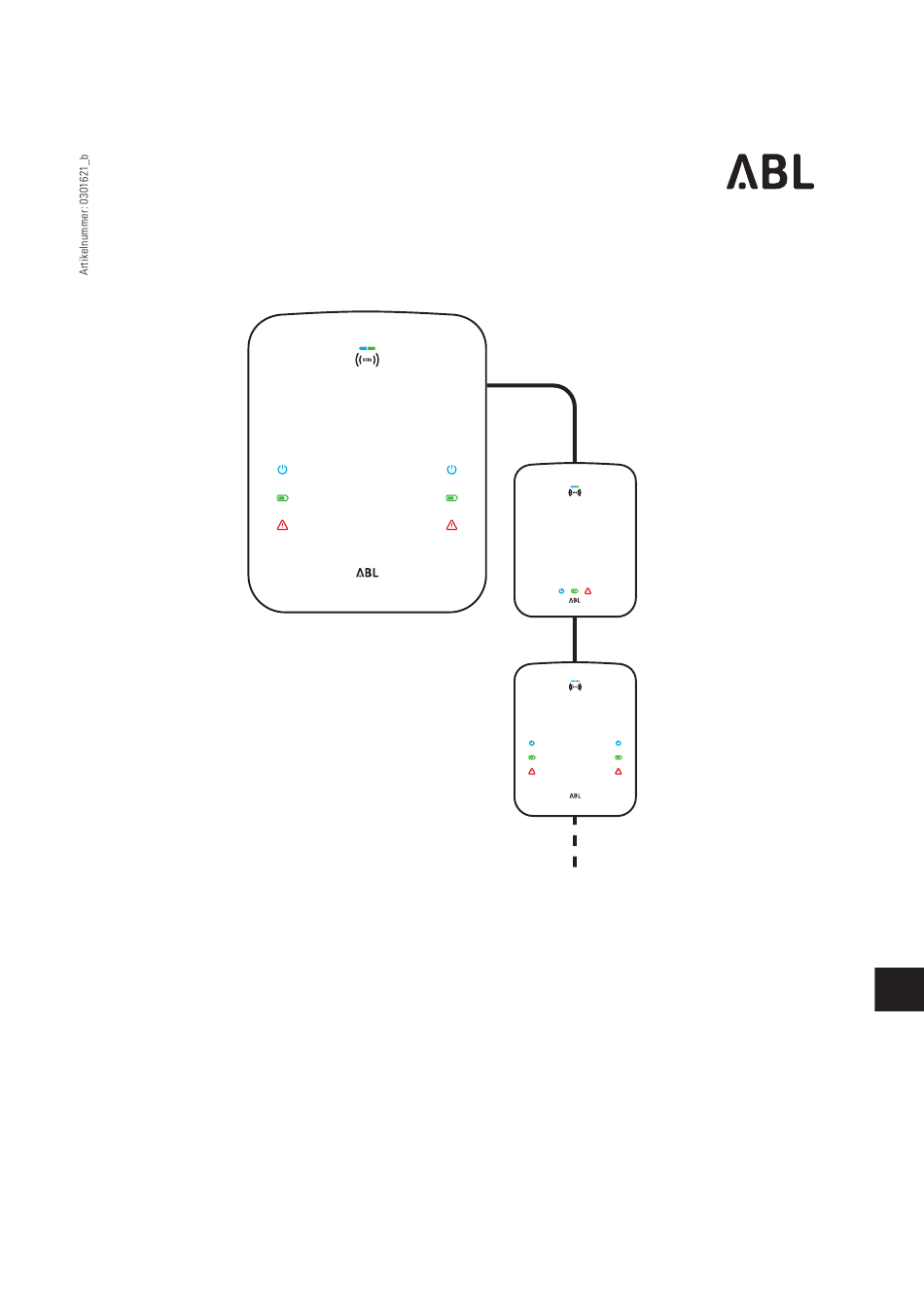

  • Seite 1 Ergänzung zur Installationsanleitung eMH3 Konfiguration eichrechtskonformer Ladestationen in einem Master-Slave-System...

  • Seite 2: Hersteller

    | Kontakt Kontakt Hersteller ABL Sursum Bayerische Elektrozubehör GmbH & Co. KG Bitte denken Sie an die Albert-Büttner-Straße 11 Umwelt und überlegen Sie, 91027 Lauf / Pegnitz ob Sie diese Anleitung aus- drucken müssen! Deutschland Telefon +49(0)9123 188-0 Telefax +49(0)9123 188-188 www.ablmobility.de...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis | Inhaltsverzeichnis Kontakt Verkabelung der Master-Slave-Wallboxen Vorbereitung Installation der Busverbindung Vorbereitung der Master-Slave-Adressierung Master-Slave-Systemplaner Adress-Eingabe für das Master-Slave-System Konfiguration der Master-Slave-Wallboxen Vorbereitung des LOMK218 Reihenfolge der Bus-Adressierung Konfiguration Ladecontroller Konfiguration RFID-Modul Konfiguration LGW Einrichtung über Charge Point Administration...

  • Seite 4: Verkabelung Der Master-Slave-Wallboxen

    METER CONTROL METER CONTROL METER CONTROL METER CONTROL METER Die Installationsanleitung für die mechanische Montage und den elektrischen Anschluss der eMH3 steht www.ablmobility.de zum Download bereit. Gehen Sie wie folgt vor: Schalten Sie alle Wallboxen über ihren FI- Schutzschalter stromlos.

  • Seite 5: Verkabelung Der Master-Slave-Wallboxen - Installation Der Busverbindung

    Verkabelung der Master-Slave-Wallboxen – Installation der Busverbindung | Führen Sie die Datenkabel in den Anschlussbe- reich der Montageplatte. y Durch die obere Öffnung der Montageplatte: Fixieren Sie das Datenkabel über die mitgelie- ferte Zugentlastung. y Durch die vorgeprägten Einlässe im An- schlussbereich der Montageplatte: Bohren bzw.
  • Seite 6 | Verkabelung der Master-Slave-Wallboxen – Installation der Busverbindung ƒ Variante 2: Die Busschnittstellen sind als feste Federklemmen ausgeführt (Version nach 06/2019) y Verbinden Sie die verdrillten Adern des ersten Datenkabels mit der rechten Federklemme in der Innentür der Master-Wallbox. A M B A M B A M B A M B...

  • Seite 7: Vorbereitung Der Master-Slave-Adressierung

    Vorbereitung der Master-Slave-Adressierung – Master-Slave-Systemplaner | Vorbereitung der Master-Slave-Adressierung Für eine ordnungsgemäße Kommunikation innerhalb des Systems muss jede Wallbox eindeutig adressiert werden. Für jede Wallbox müssen Sie die folgenden vier Bus-Adressen festlegen: Adressbereich möglicher Adressbereich: 1 bis 16 Ladecontroller möglicher Adressbereich: 100 bis 116 möglicher Adressbereich: 1 bis 16 Energiezähler möglicher Adressbereich: 1 bis 16...
  • Seite 8 | Vorbereitung der Master-Slave-Adressierung – Adress-Eingabe für das Master-Slave-System Wählen Sie Ihre Wallboxen in der gewünschten Reihenfolge über die Auswahlfelder in der Spalte Variante aus. Beginnen Sie in der Zeile Master und fahren Sie dann mit den Zeilen Slave... fort. Drücken Sie auf den Button Drucken, um die Adressierung im System für die anschließende Konfiguration auszugeben.

  • Seite 9: Konfiguration Der Master-Slave-Wallboxen

    Konfiguration der Master-Slave-Wallboxen – Vorbereitung des LOMK218 | Konfiguration der Master-Slave-Wallboxen Für die Eingabe der mit dem Master-Slave-Systemplaner definierten Adressen werden die folgende Komponenten benötigt: Komponente Beschreibung Eigenschaften Bestehend aus: Installationskit zum Anschluss der Wallbox an ƒ 1 × USB-RS485-Kabel LOMK218 einem PC mit Windows-Betriebssystem ƒ...

  • Seite 10: Konfiguration Der Master-Slave-Wallboxen - Reihenfolge Der Bus-Adressierung

    | Konfiguration der Master-Slave-Wallboxen – Reihenfolge der Bus-Adressierung Versehen Sie die einzelnen Adern der beiden RS485-RJ12-Adapter jeweils mit Klemmsteckverbindern. Reihenfolge der Bus-Adressierung Für die Adressierung Ihrer Master-Slave-Wallboxen gelten folgende Vorgaben: ƒ Die Wallboxen müssen absteigend konfiguriert werden. ƒ Beginnen Sie mit der letzten Slave-Wallbox in Ihrem Master-Slave-System: Die Master-Wallbox wird zuletzt konfiguriert.

  • Seite 11: Konfiguration Der Master-Slave-Wallboxen - Konfiguration Rfid-Modul

    Konfiguration der Master-Slave-Wallboxen – Konfiguration RFID-Modul | Schalten Sie die Slave-Wallbox ein, die Sie konfigurieren möchten. Starten Sie die Anwendung Configuration Soft- ware auf dem Computer. Die Anwendung wird Configuration geöffnet. Software Wählen Sie in der Dropdown-Liste COM Port auswählen den Com-Port Ihres Computers aus. Wählen Sie in der Dropdown-Liste Gerätetyp den Typ Charge Controller aus.

  • Seite 12: Konfiguration Der Master-Slave-Wallboxen - Konfiguration Lgw

    | Konfiguration der Master-Slave-Wallboxen – Konfiguration LGW Wählen Sie in der Dropdown-Liste Adres se im Gruppenfeld RFID-Einstellun gen den mit dem Master-Slave-Systemplaner ermit telten RFID- Adresswert aus. Klicken Sie im Gruppenfeld Gerätespezifikation auf den Button Übertragen. Die Werte werden nun auf die Wallbox übertragen. Schließen Sie die Anwendung Configuration Software über den Button X in der Menüleiste.

  • Seite 13: Einrichtung Über Charge Point Administration

    Einrichtung über Charge Point Administration Nach der Adressierung aller Slave-Wallboxen kann das gesamte Master-Slave-System über das webbasierte Tool ABL Charge Point Administration für den Betrieb eingerichtet werden. Schalten Sie die Master-Wallbox ein. Warten Sie in jedem Fall zwei Minuten, bis der SBC die Einrichtung abgeschlossen hat.
  • Seite 14 Administration geöffnet. Hier werden alle erkannten Wallboxen in der aktuellen Konfiguration abgebildet. Neben allgemeinen Informationen zum Master, zur aktuellen Version der Software ABL Charge Point Administration, zu den vergebenen IP-Adressen und zu den letzten Zugriffen auf die Konfigurationsmaske werden hier der Status und die aktuelle ID des Master-Ladepunkts gemäß...
  • Seite 15 – Kontakt |...
  • Seite 16 ABL SURSUM Bayerische Elektrozubehör GmbH & Co. KG Albert-Büttner-Straße 11 D-91207 Lauf / Pegnitz Tel. +49 (0) 9123 188-0 Fax +49 (0) 9123 188-188 info@abl.de www.ablmobility.de...
