Interface installie-
1
ren
2
3
(7)
(12)

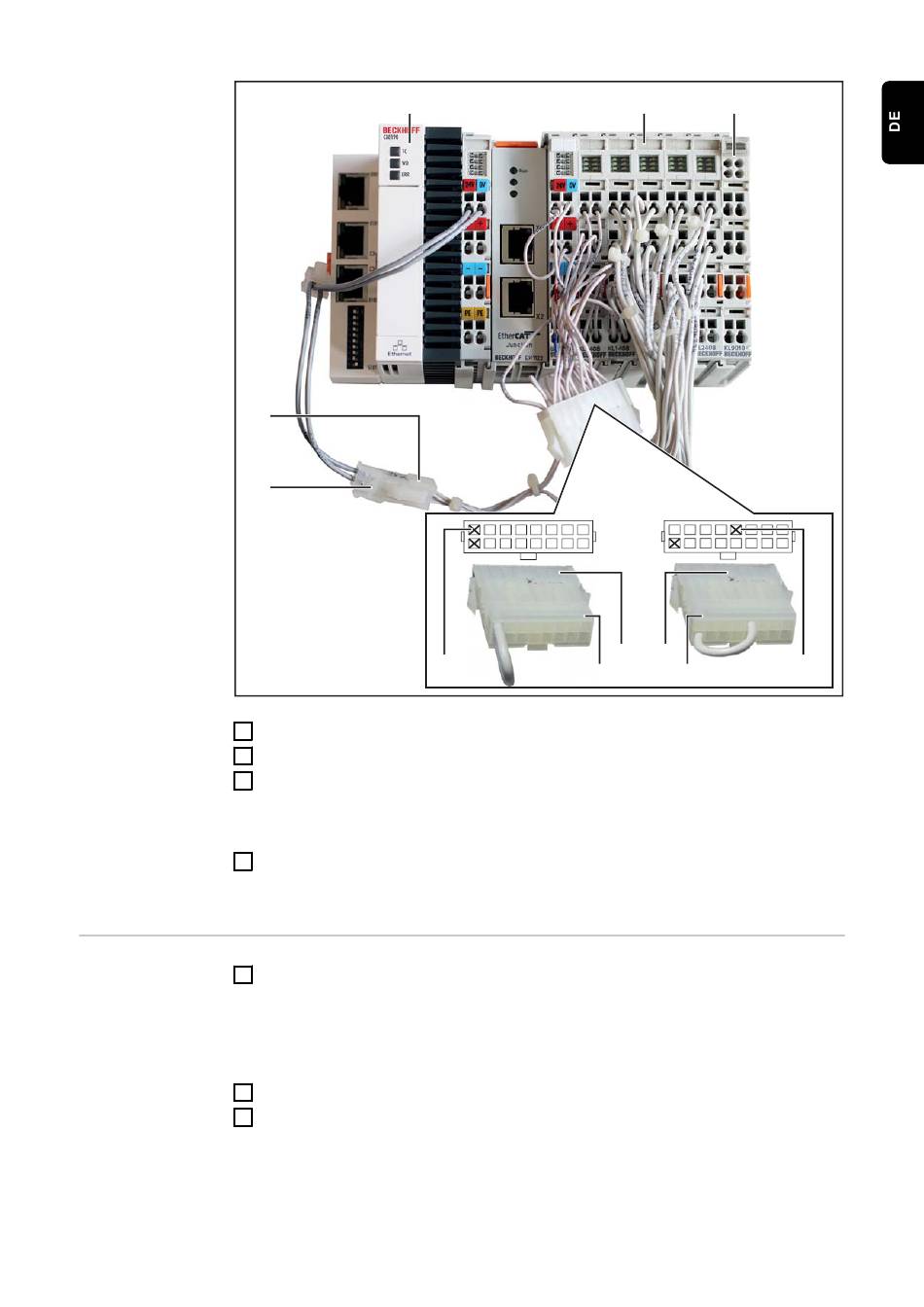

Den bestehenden Klemmenblock (6) auf OPT/i RI IO TWIN RET (7) montieren
Klemme KL9010 (1) auf den Klemmenblock (6) montieren
Nur wenn OPT/i RI IO TWIN RET mit dem Interface 4,100,398 verwendet wird:
a)
Stecker (10) und (11) voneinander trennen
b)
das Kabel von Steckplatz (12) entfernen und auf Steckplatz (13) einsetzen
c)
Stecker (10) und (11) wieder zusammenstecken
Stecker (8) und (9) zusammenstecken
-
das Interface ist nun fertig umgebaut und kann installiert werden - hierfür siehe
nächster Abschnitt
Das Interface auf einer Hutschiene montieren
-
es wird empfohlen, dass Interface in waagrechter Position auf einer Hutschiene
in einem Automaten- oder Roboter-Schaltschrank zu montieren
-
die Montage auf einer Hutschiene in nicht-waagrechter Position ist möglich. In
diesem Fall das Interface nur bis zu einer Umgebungstemperatur von maximal
+50 °C (140 °F) betreiben
Das Interface ordnungsgemäß erden
Den mitgelieferten Kabelbaum an das OPT/i RI IO TWIN RET und an die Roboter-
Steuerung anschließen
-
dabei sicherstellen, dass die Signalleitungen maximal 1,5 m (4.92 ft.) lang sind
(6)
(1)
(11)
(11) 1)
(10)
(10)
(13)
19
