Anschlüsse am
Interface - TS/
TPS, MW/TT
Geräteserie

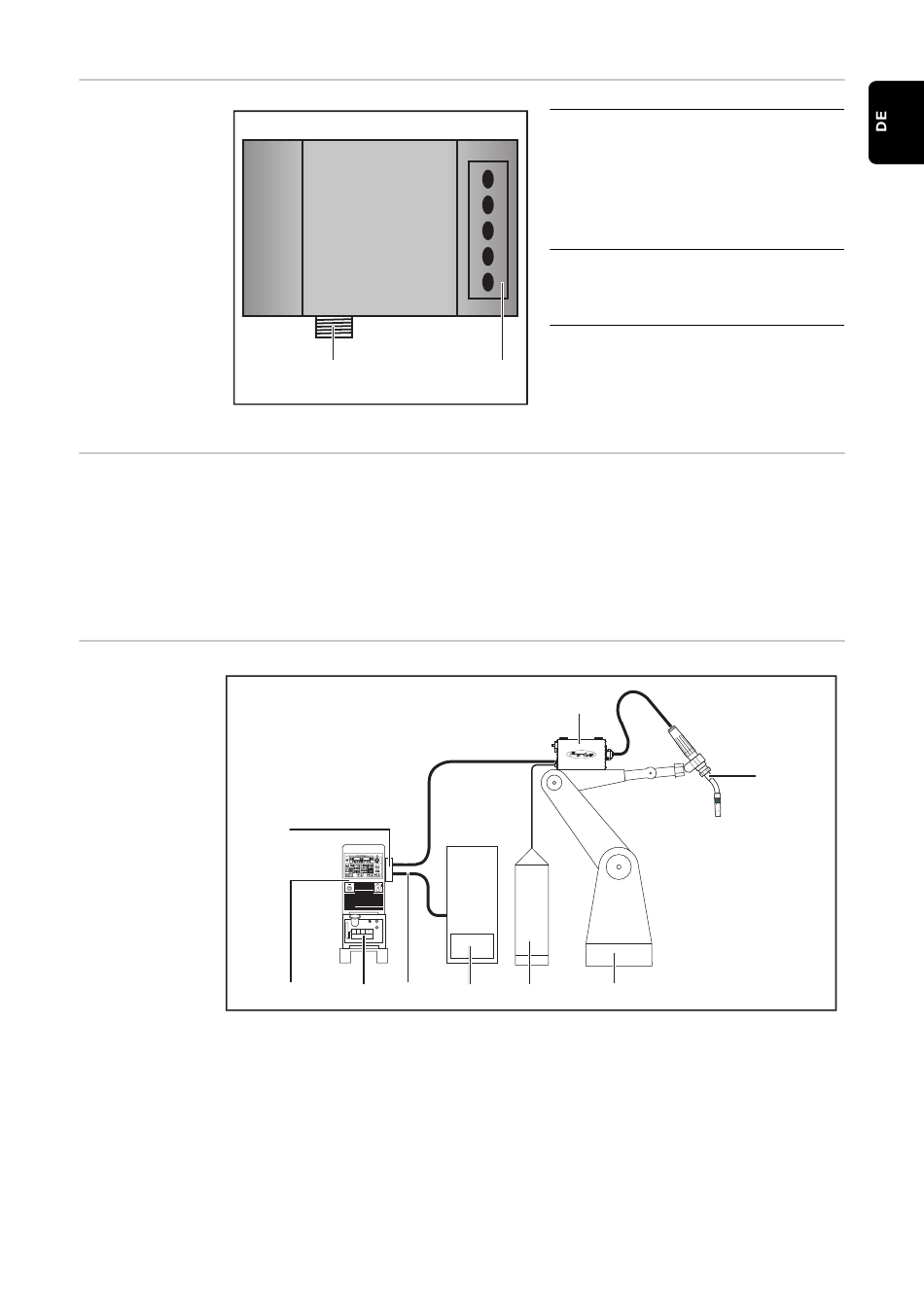

Anschlüsse am Interface

Zusatzhinweise

WICHTIG! Solange das Roboterinterface am LocalNet angeschlossen ist, bleibt
automatisch die Betriebsart „2-Takt Betrieb" angewählt (Anzeige: Betriebsart 2-
Takt Betrieb).
Nähere Informationen zur Betriebsart „Sonder-2-Takt Betrieb für Roboterinter-
face" den Kapiteln „MIG/MAG-Schweißen" und „Parameter Betriebsart" der Be-
dienungsanleitung der Stromquelle entnehmen.
Anwendungsbei-
spiel - TS/TPS,
MW/TT - Geräte-
serie
(1)
(2)
(3)
(4)
(5)
(2)
(2)
(1) (10) (9)
Stromquelle
DeviceNet
Verbindungs-Schlauchpaket
Drahtvorschub
Schweißbrenner
(1) Zugentlastung mit Kabel-
durchführungen
zum Durchführen der Datenlei-
tung DeviceNet und der Span-
nungsversorgung für den Feld-
bus-Kopplers
(2) Anschluss LocalNet
zum Anschließen des Verbin-
dungs-Schlauchpaketes
(1)
(4)
(3)
(8) (7) (6)
(6) Roboter
(7) Schweißdraht-Fass
(8) Roboter-Steuerung
(9) Datenkabel DeviceNet
(10) Kühlgerät
(5)
