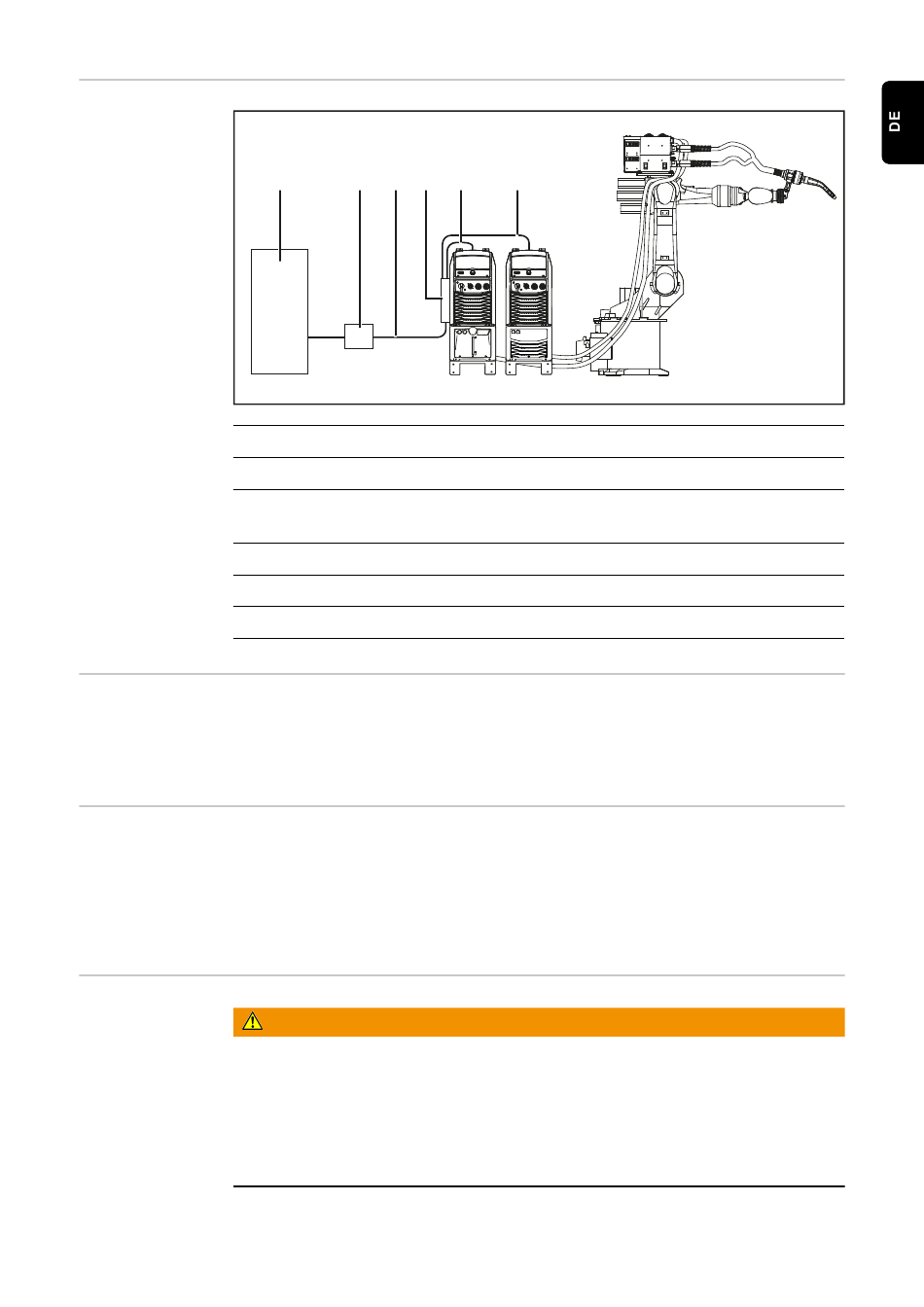

Systemübersicht
(1)
(2)
(3)
(4)
(5)
(6)
Systemvoraus-
Um das Interface betreiben zu können, müssen im TPS/i-Schweißsystem folgende Kom-
setzungen
ponenten vorhanden sein:
-
-
Lieferumfang
Der Lieferumfang setzt sich aus folgenden Bestandteilen zusammen:
-
-
-
-
-
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶
▶
▶
(1)
(2)
(3)
(4)
Roboter-Steuerung
OPT/i RI IO TWIN RET
EtherCat-Kabel zwischen RI FB PRO/i TWIN Controller und OPT/i RI IO
TWIN RET
RI FB PRO/i TWIN Controller
SpeedNet-Kabel zwischen RI FB PRO/i TWIN Controller und Stromquelle 1
SpeedNet-Kabel zwischen RI FB PRO/i TWIN Controller und Stromquelle 2
RI FB PRO/i TWIN Controller
RI MOD/i CC EtherCat (im RI FB PRO/i TWIN Controller verbaut)
Interface OPT/i RI IO TWIN RET (in unterschiedlichen Ausführungen)
EtherCat-Kabel, zur Verbidnung mit dem Twin Controller
Dieses Dokument
Hutschiene, zur Montage des Interfaces im Automaten- oder Roboter-Schaltschrank
EtherCat-Kabel, zur Verbindung mit RI FB PRO/i TWIN Controller
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von
geschultem Fachpersonal ausgeführt werden.
Dieses Dokument lesen und verstehen.
Sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicher-
heitsvorschriften lesen und verstehen.
(5)
(6)
5
