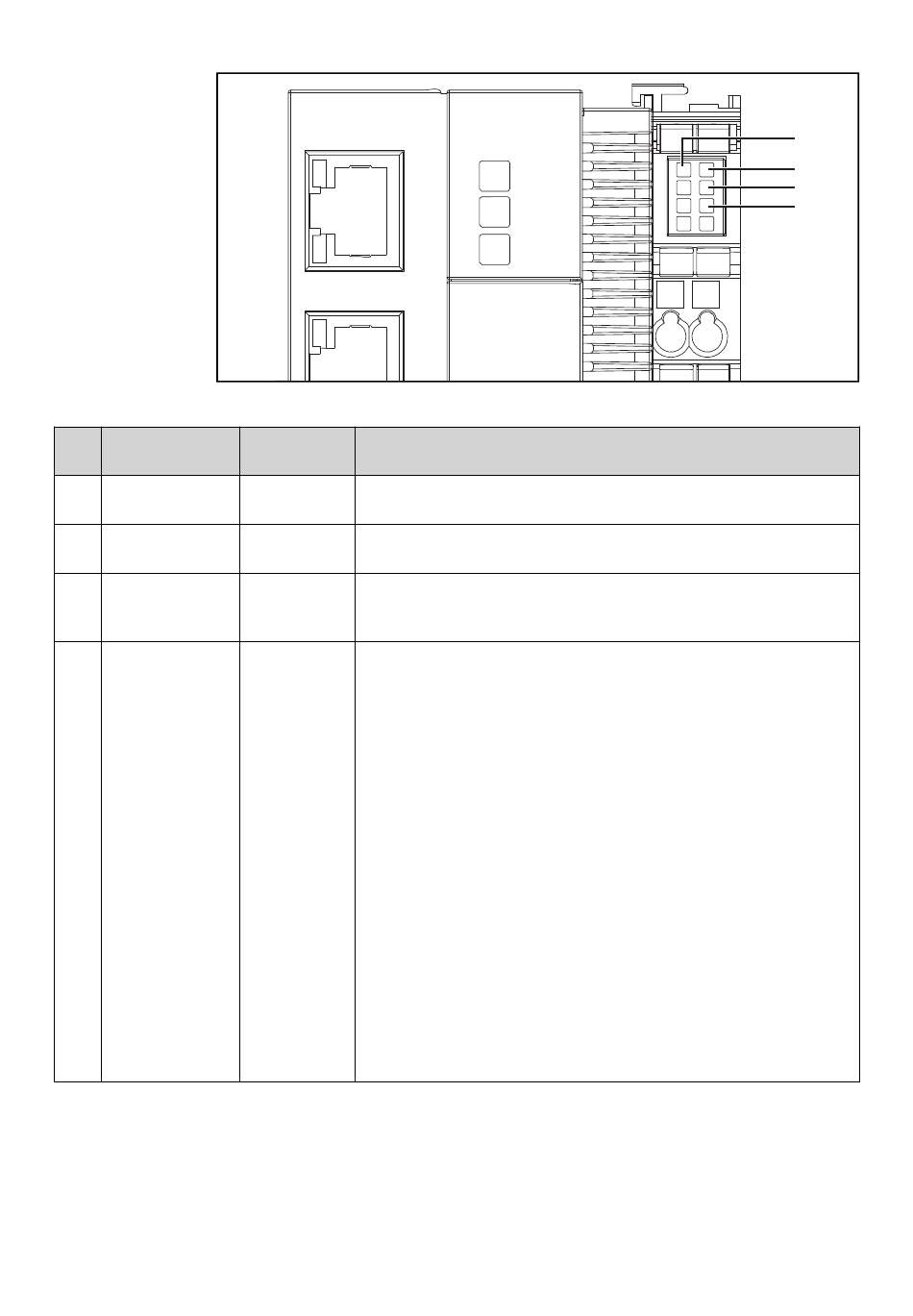

CX8190
LED-Bezeich-
nung
(4)
Us 24V
(5)
Up 24V
(6)
K-BUS-RUN
(7)
K-BUS-ERR
14
Anzeige
Beschreibung
grün
Spannungsversorgung für CPU-Grundmodul. LED leuchtet bei kor-
rekter Spannungsversorgung.
grün
Spannungsversorgung des Klemmbuses. LED leuchtet bei korrek-
ter Spannungsversorgung.
grün
Diagnose K-Bus. Die LED leuchtet bei fehlerfreiem Betrieb. Fehler-
frei bedeutet, dass auch die Kommunikation mit dem Feldbussys-
tem fehlerfrei läuft.
rot
Diagnose K-Bus. Die LED blinkt zur Fehleranzeige. Die LED blinkt
mit zwei unterschiedlichen Frequenzen (schnelle Blinken und lang-
sames blinken).
Durch die Frequenz und Anzahl der Blinkimpulse kann der Fehler-
code und das Fehlerargument ermittelt werden.
Bei dem Fehlerargument zeigt die Anzahl der Blinkimpulse die
Position der letzten Busklemme vor dem Fehler an. Passive Bus-
klemmen, wie zum Beispiel eine Einspeiseklemme, werden nicht
mitgezählt.
Nach der Fehlerbehebung wird empfohlen, die Spannungsversor-
gung kurzfristig zu trennen (Reset).
Aufbau der Fehleranzeige:
1.
Schnelles Blinken = Start der Fehlersequenz
2.
Erste langsame Sequenz = Fehlercode
3.
Keine Anzeige = Pause, die LED ist aus
4.
Zweite langsame Sequenz = Fehlerargument
Zur Fehleridentifizierung siehe nachfolgende Tabelle.
(4)
(5)
(6)
(7)
