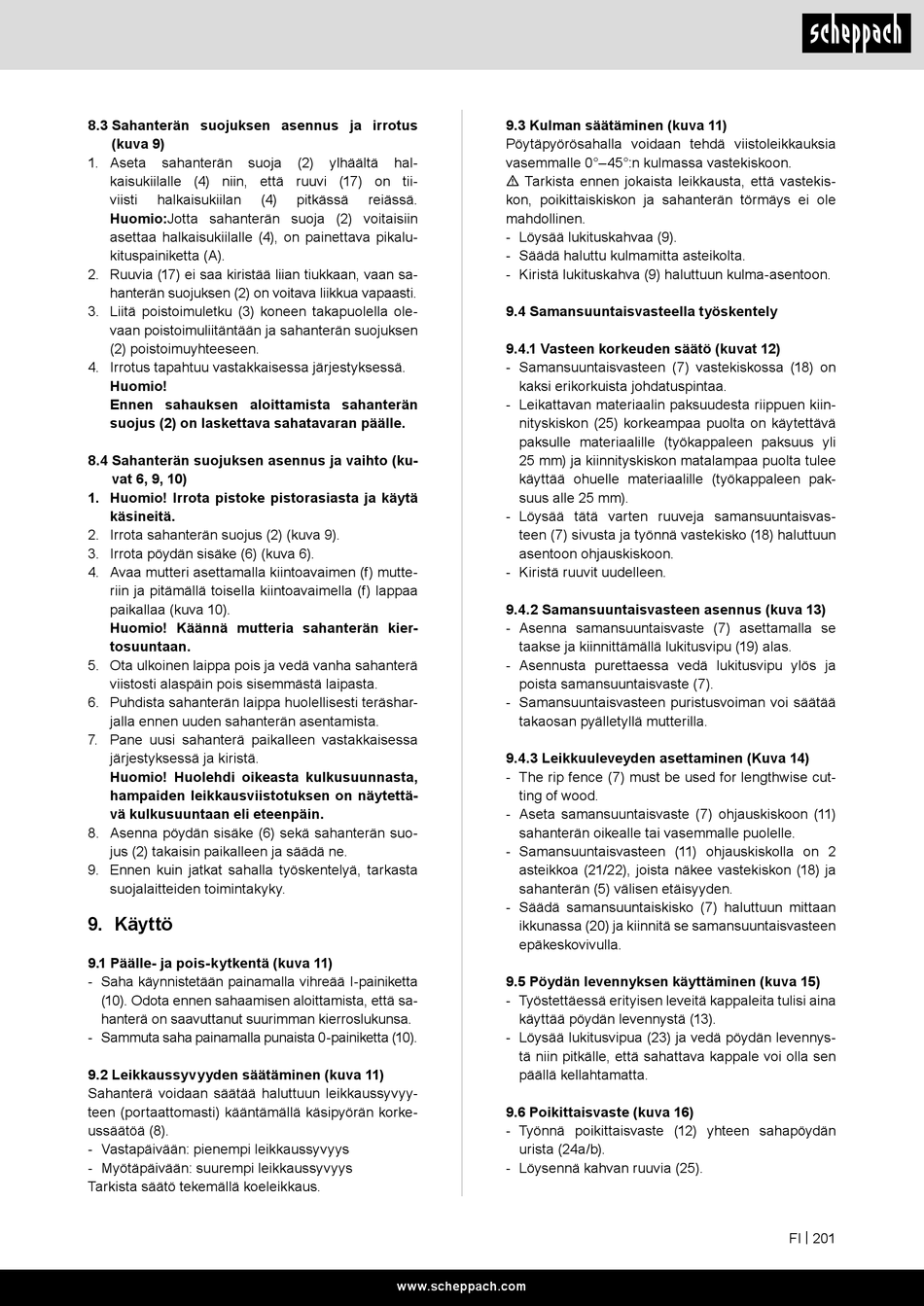

8.3 Sahanterän suojuksen asennus ja irrotus
(kuva 9)
1. Aseta sahanterän suoja
kaisukiilalle (4) niin, että ruuvi (17) on tii-
viisti halkaisukiilan (4)
Huomio:Jotta sahanterän suoja (2) voitaisiin
asettaa halkaisukiilalle (4), on painettava pikalu-
kituspainiketta (A).
2. Ruuvia (17) ei saa kiristää liian tiukkaan, vaan sa-
hanterän suojuksen (2) on voitava liikkua vapaasti.
3. Liitä poistoimuletku (3) koneen takapuolella ole-
vaan poistoimuliitäntään ja sahanterän suojuksen
(2) poistoimuyhteeseen.
4. Irrotus tapahtuu vastakkaisessa järjestyksessä.
Huomio!
Ennen sahauksen aloittamista sahanterän
suojus (2) on laskettava sahatavaran päälle.
8.4 Sahanterän suojuksen asennus ja vaihto (ku-
vat 6, 9, 10)
1. Huomio! Irrota pistoke pistorasiasta ja käytä
käsineitä.
2. Irrota sahanterän suojus (2) (kuva 9).
3. Irrota pöydän sisäke (6) (kuva 6).
4. Avaa mutteri asettamalla kiintoavaimen (f) mutte-
riin ja pitämällä toisella kiintoavaimella (f) lappaa
paikallaa (kuva 10).
Huomio! Käännä mutteria sahanterän kier-
tosuuntaan.
5. Ota ulkoinen laippa pois ja vedä vanha sahanterä
viistosti alaspäin pois sisemmästä laipasta.
6. Puhdista sahanterän laippa huolellisesti teräshar-
jalla ennen uuden sahanterän asentamista.
7. Pane uusi sahanterä paikalleen vastakkaisessa
järjestyksessä ja kiristä.
Huomio! Huolehdi oikeasta kulkusuunnasta,
hampaiden leikkausviistotuksen on näytettä-
vä kulkusuuntaan eli eteenpäin.
8. Asenna pöydän sisäke (6) sekä sahanterän suo-
jus (2) takaisin paikalleen ja säädä ne.
9. Ennen kuin jatkat sahalla työskentelyä, tarkasta
suojalaitteiden toimintakyky.
9. Käyttö
9.1 Päälle- ja pois-kytkentä (kuva 11)
- Saha käynnistetään painamalla vihreää I-painiketta
(10). Odota ennen sahaamisen aloittamista, että sa-
hanterä on saavuttanut suurimman kierroslukunsa.
- Sammuta saha painamalla punaista 0-painiketta (10).
9.2 Leikkaussyvyyden säätäminen (kuva 11)
Sahanterä voidaan säätää haluttuun leikkaussyvyy-
teen (portaattomasti) kääntämällä käsipyörän korke-
ussäätöä (8).
- Vastapäivään: pienempi leikkaussyvyys
- Myötäpäivään: suurempi leikkaussyvyys
Tarkista säätö tekemällä koeleikkaus.
(2) ylhäältä hal-
pitkässä reiässä.
www.scheppach.com
9.3 Kulman säätäminen (kuva 11)
Pöytäpyörösahalla voidaan tehdä viistoleikkauksia
vasemmalle 0°–45°:n kulmassa vastekiskoon.
m Tarkista ennen jokaista leikkausta, että vastekis-
kon, poikittaiskiskon ja sahanterän törmäys ei ole
mahdollinen.
- Löysää lukituskahvaa (9).
- Säädä haluttu kulmamitta asteikolta.
- Kiristä lukituskahva (9) haluttuun kulma-asentoon.
9.4 Samansuuntaisvasteella työskentely
9.4.1 Vasteen korkeuden säätö (kuvat 12)
- Samansuuntaisvasteen (7) vastekiskossa (18) on
kaksi erikorkuista johdatuspintaa.
- Leikattavan materiaalin paksuudesta riippuen kiin-
nityskiskon (25) korkeampaa puolta on käytettävä
paksulle materiaalille (työkappaleen paksuus yli
25 mm) ja kiinnityskiskon matalampaa puolta tulee
käyttää ohuelle materiaalille (työkappaleen pak-
suus alle 25 mm).
- Löysää tätä varten ruuveja samansuuntaisvas-
teen (7) sivusta ja työnnä vastekisko (18) haluttuun
asentoon ohjauskiskoon.
- Kiristä ruuvit uudelleen.
9.4.2 Samansuuntaisvasteen asennus (kuva 13)
- Asenna samansuuntaisvaste (7) asettamalla se
taakse ja kiinnittämällä lukitusvipu (19) alas.
- Asennusta purettaessa vedä lukitusvipu ylös ja
poista samansuuntaisvaste (7).
- Samansuuntaisvasteen puristusvoiman voi säätää
takaosan pyälletyllä mutterilla.
9.4.3 Leikkuuleveyden asettaminen (Kuva 14)
- The rip fence (7) must be used for lengthwise cut-
ting of wood.
- Aseta samansuuntaisvaste (7) ohjauskiskoon (11)
sahanterän oikealle tai vasemmalle puolelle.
- Samansuuntaisvasteen (11) ohjauskiskolla on 2
asteikkoa (21/22), joista näkee vastekiskon (18) ja
sahanterän (5) välisen etäisyyden.
- Säädä samansuuntaiskisko (7) haluttuun mittaan
ikkunassa (20) ja kiinnitä se samansuuntaisvasteen
epäkeskovivulla.
9.5 Pöydän levennyksen käyttäminen (kuva 15)
- Työstettäessä erityisen leveitä kappaleita tulisi aina
käyttää pöydän levennystä (13).
- Löysää lukitusvipua (23) ja vedä pöydän levennys-
tä niin pitkälle, että sahattava kappale voi olla sen
päällä kellahtamatta.
9.6 Poikittaisvaste (kuva 16)
- Työnnä poikittaisvaste (12) yhteen sahapöydän
urista (24a/b).
- Löysennä kahvan ruuvia (25).
