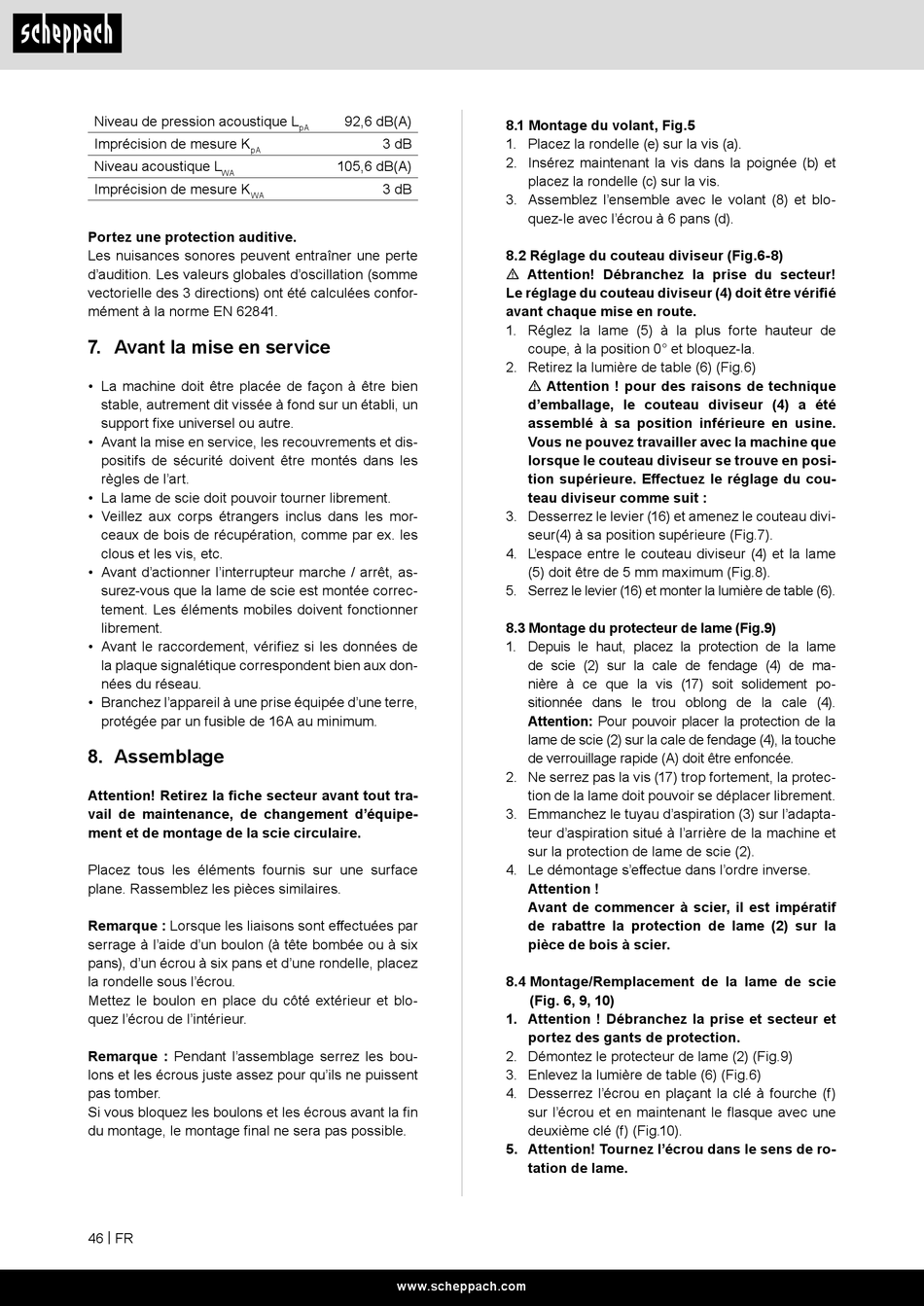

Scheppach HS105 Original Bedienungsanleitung Seite 46

Niveau de pression acoustique L
Imprécision de mesure K
pA
Niveau acoustique L
WA
Imprécision de mesure K
WA
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition. Les valeurs globales d'oscillation (somme
vectorielle des 3 directions) ont été calculées confor-
mément à la norme EN 62841.
7. Avant la mise en service
• La machine doit être placée de façon à être bien
stable, autrement dit vissée à fond sur un établi, un
support fixe universel ou autre.
• Avant la mise en service, les recouvrements et dis-
positifs de sécurité doivent être montés dans les
règles de l'art.
• La lame de scie doit pouvoir tourner librement.
• Veillez aux corps étrangers inclus dans les mor-
ceaux de bois de récupération, comme par ex. les
clous et les vis, etc.
• Avant d'actionner l'interrupteur marche / arrêt, as-
surez-vous que la lame de scie est montée correc-
tement. Les éléments mobiles doivent fonctionner
librement.
• Avant le raccordement, vérifiez si les données de
la plaque signalétique correspondent bien aux don-
nées du réseau.
• Branchez l'appareil à une prise équipée d'une terre,
protégée par un fusible de 16A au minimum.
8. Assemblage
Attention! Retirez la fiche secteur avant tout tra-
vail de maintenance, de changement d'équipe-
ment et de montage de la scie circulaire.
Placez tous les éléments fournis sur une surface
plane. Rassemblez les pièces similaires.
Remarque : Lorsque les liaisons sont effectuées par
serrage à l'aide d'un boulon (à tête bombée ou à six
pans), d'un écrou à six pans et d'une rondelle, placez
la rondelle sous l'écrou.
Mettez le boulon en place du côté extérieur et blo-
quez l'écrou de l'intérieur.
Remarque : Pendant l'assemblage serrez les bou-
lons et les écrous juste assez pour qu'ils ne puissent
pas tomber.
Si vous bloquez les boulons et les écrous avant la fin
du montage, le montage final ne sera pas possible.
46 | FR
92,6 dB(A)
pA
3 dB
105,6 dB(A)
3 dB
www.scheppach.com
8.1 Montage du volant, Fig.5
1. Placez la rondelle (e) sur la vis (a).
2. Insérez maintenant la vis dans la poignée (b) et
placez la rondelle (c) sur la vis.
3. Assemblez l'ensemble avec le volant (8) et blo-
quez-le avec l'écrou à 6 pans (d).
8.2 Réglage du couteau diviseur (Fig.6-8)
m Attention! Débranchez la prise du secteur!
Le réglage du couteau diviseur (4) doit être vérifié
avant chaque mise en route.
1. Réglez la lame (5) à la plus forte hauteur de
coupe, à la position 0° et bloquez-la.
2. Retirez la lumière de table (6) (Fig.6)
m Attention ! pour des raisons de technique
d'emballage, le couteau diviseur (4) a été
assemblé à sa position inférieure en usine.
Vous ne pouvez travailler avec la machine que
lorsque le couteau diviseur se trouve en posi-
tion supérieure. Effectuez le réglage du cou-
teau diviseur comme suit :
3. Desserrez le levier (16) et amenez le couteau divi-
seur(4) à sa position supérieure (Fig.7).
4. L'espace entre le couteau diviseur (4) et la lame
(5) doit être de 5 mm maximum (Fig.8).
5. Serrez le levier (16) et monter la lumière de table (6).
8.3 Montage du protecteur de lame (Fig.9)
1. Depuis le haut, placez la protection de la lame
de scie (2) sur la cale de fendage (4) de ma-
nière à ce que la vis (17) soit solidement po-
sitionnée dans le trou oblong de la cale (4).
Attention: Pour pouvoir placer la protection de la
lame de scie (2) sur la cale de fendage (4), la touche
de verrouillage rapide (A) doit être enfoncée.
2. Ne serrez pas la vis (17) trop fortement, la protec-
tion de la lame doit pouvoir se déplacer librement.
3. Emmanchez le tuyau d'aspiration (3) sur l'adapta-
teur d'aspiration situé à l'arrière de la machine et
sur la protection de lame de scie (2).
4. Le démontage s'effectue dans l'ordre inverse.
Attention !
Avant de commencer à scier, il est impératif
de rabattre la protection de lame (2) sur la
pièce de bois à scier.
8.4 Montage/Remplacement de la lame de scie
(Fig. 6, 9, 10)
1. Attention ! Débranchez la prise et secteur et
portez des gants de protection.
2. Démontez le protecteur de lame (2) (Fig.9)
3. Enlevez la lumière de table (6) (Fig.6)
4. Desserrez l'écrou en plaçant la clé à fourche (f)
sur l'écrou et en maintenant le flasque avec une
deuxième clé (f) (Fig.10).
5. Attention! Tournez l'écrou dans le sens de ro-
tation de lame.
