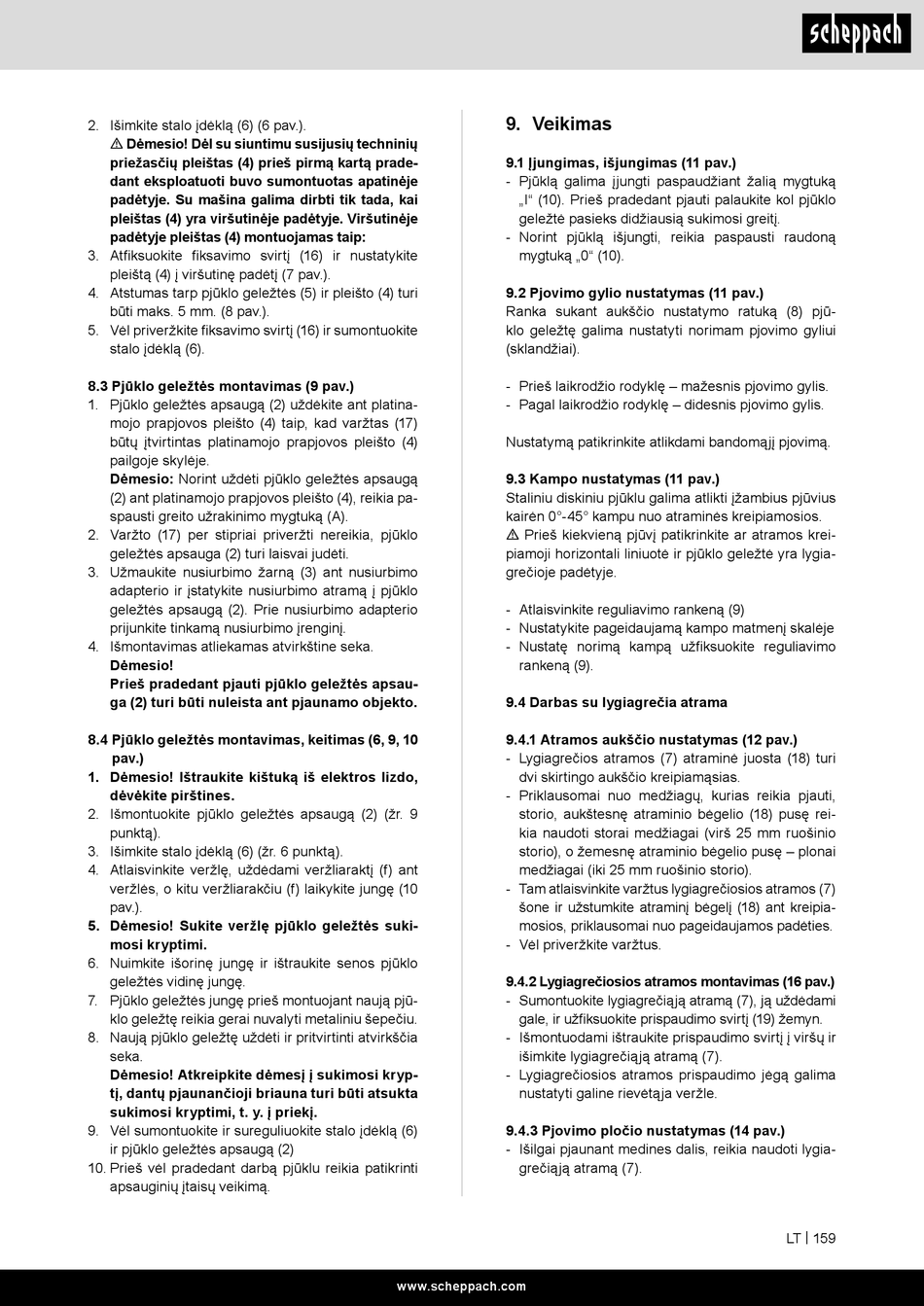

2. Išimkite stalo įdėklą (6) (6 pav.).
m Dėmesio! Dėl su siuntimu susijusių techninių
priežasčių pleištas (4) prieš pirmą kartą prade-
dant eksploatuoti buvo sumontuotas apatinėje
padėtyje. Su mašina galima dirbti tik tada, kai
pleištas (4) yra viršutinėje padėtyje. Viršutinėje
padėtyje pleištas (4) montuojamas taip:
3. Atfiksuokite fiksavimo svirtį (16) ir nustatykite
pleištą (4) į viršutinę padėtį (7 pav.).
4. Atstumas tarp pjūklo geležtės (5) ir pleišto (4) turi
būti maks. 5 mm. (8 pav.).
5. Vėl priveržkite fiksavimo svirtį (16) ir sumontuokite
stalo įdėklą (6).
8.3 Pjūklo geležtės montavimas (9 pav.)
1. Pjūklo geležtės apsaugą (2) uždėkite ant platina-
mojo prapjovos pleišto (4) taip, kad varžtas (17)
būtų įtvirtintas platinamojo prapjovos pleišto (4)
pailgoje skylėje.
Dėmesio: Norint uždėti pjūklo geležtės apsaugą
(2) ant platinamojo prapjovos pleišto (4), reikia pa-
spausti greito užrakinimo mygtuką (A).
2. Varžto (17) per stipriai priveržti nereikia, pjūklo
geležtės apsauga (2) turi laisvai judėti.
3. Užmaukite nusiurbimo žarną (3) ant nusiurbimo
adapterio ir įstatykite nusiurbimo atramą į pjūklo
geležtės apsaugą (2). Prie nusiurbimo adapterio
prijunkite tinkamą nusiurbimo įrenginį.
4. Išmontavimas atliekamas atvirkštine seka.
Dėmesio!
Prieš pradedant pjauti pjūklo geležtės apsau-
ga (2) turi būti nuleista ant pjaunamo objekto.
8.4 Pjūklo geležtės montavimas, keitimas (6, 9, 10
pav.)
1. Dėmesio! Ištraukite kištuką iš elektros lizdo,
dėvėkite pirštines.
2. Išmontuokite pjūklo geležtės apsaugą (2) (žr. 9
punktą).
3. Išimkite stalo įdėklą (6) (žr. 6 punktą).
4. Atlaisvinkite veržlę, uždėdami veržliaraktį (f) ant
veržlės, o kitu veržliarakčiu (f) laikykite jungę (10
pav.).
5. Dėmesio! Sukite veržlę pjūklo geležtės suki-
mosi kryptimi.
6. Nuimkite išorinę jungę ir ištraukite senos pjūklo
geležtės vidinę jungę.
7. Pjūklo geležtės jungę prieš montuojant naują pjū-
klo geležtę reikia gerai nuvalyti metaliniu šepečiu.
8. Naują pjūklo geležtę uždėti ir pritvirtinti atvirkščia
seka.
Dėmesio! Atkreipkite dėmesį į sukimosi kryp-
tį, dantų pjaunančioji briauna turi būti atsukta
sukimosi kryptimi, t. y. į priekį.
9. Vėl sumontuokite ir sureguliuokite stalo įdėklą (6)
ir pjūklo geležtės apsaugą (2)
10. Prieš vėl pradedant darbą pjūklu reikia patikrinti
apsauginių įtaisų veikimą.
9. Veikimas
9.1 Įjungimas, išjungimas (11 pav.)
- Pjūklą galima įjungti paspaudžiant žalią mygtuką
„I" (10). Prieš pradedant pjauti palaukite kol pjūklo
geležtė pasieks didžiausią sukimosi greitį.
- Norint pjūklą išjungti, reikia paspausti raudoną
mygtuką „0" (10).
9.2 Pjovimo gylio nustatymas (11 pav.)
Ranka sukant aukščio nustatymo ratuką (8) pjū-
klo geležtę galima nustatyti norimam pjovimo gyliui
(sklandžiai).
- Prieš laikrodžio rodyklę – mažesnis pjovimo gylis.
- Pagal laikrodžio rodyklę – didesnis pjovimo gylis.
Nustatymą patikrinkite atlikdami bandomąjį pjovimą.
9.3 Kampo nustatymas (11 pav.)
Staliniu diskiniu pjūklu galima atlikti įžambius pjūvius
kairėn 0°-45° kampu nuo atraminės kreipiamosios.
m Prieš kiekvieną pjūvį patikrinkite ar atramos krei-
piamoji horizontali liniuotė ir pjūklo geležtė yra lygia-
grečioje padėtyje.
- Atlaisvinkite reguliavimo rankeną (9)
- Nustatykite pageidaujamą kampo matmenį skalėje
- Nustatę norimą kampą užfiksuokite reguliavimo
rankeną (9).
9.4 Darbas su lygiagrečia atrama
9.4.1 Atramos aukščio nustatymas (12 pav.)
- Lygiagrečios atramos (7) atraminė juosta (18) turi
dvi skirtingo aukščio kreipiamąsias.
- Priklausomai nuo medžiagų, kurias reikia pjauti,
storio, aukštesnę atraminio bėgelio (18) pusę rei-
kia naudoti storai medžiagai (virš 25 mm ruošinio
storio), o žemesnę atraminio bėgelio pusę – plonai
medžiagai (iki 25 mm ruošinio storio).
- Tam atlaisvinkite varžtus lygiagrečiosios atramos (7)
šone ir užstumkite atraminį bėgelį (18) ant kreipia-
mosios, priklausomai nuo pageidaujamos padėties.
- Vėl priveržkite varžtus.
9.4.2 Lygiagrečiosios atramos montavimas (16 pav.)
- Sumontuokite lygiagrečiąją atramą (7), ją uždėdami
gale, ir užfiksuokite prispaudimo svirtį (19) žemyn.
- Išmontuodami ištraukite prispaudimo svirtį į viršų ir
išimkite lygiagrečiąją atramą (7).
- Lygiagrečiosios atramos prispaudimo jėgą galima
nustatyti galine rievėtąja veržle.
9.4.3 Pjovimo pločio nustatymas (14 pav.)
- Išilgai pjaunant medines dalis, reikia naudoti lygia-
grečiąją atramą (7).
