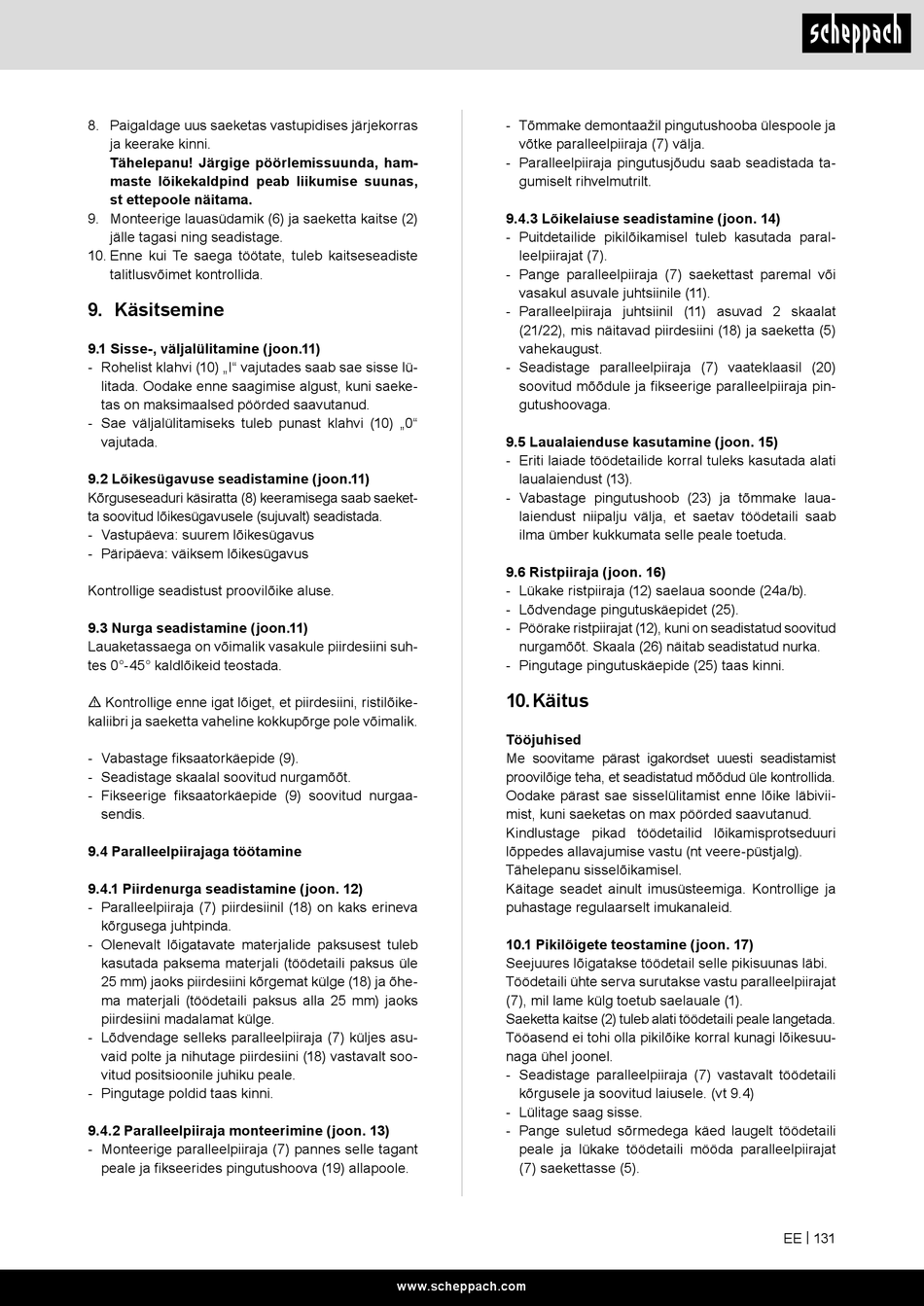

8. Paigaldage uus saeketas vastupidises järjekorras
ja keerake kinni.
Tähelepanu! Järgige pöörlemissuunda, ham-
maste lõikekaldpind peab liikumise suunas,
st ettepoole näitama.
9. Monteerige lauasüdamik (6) ja saeketta kaitse (2)
jälle tagasi ning seadistage.
10. Enne kui Te saega töötate, tuleb kaitseseadiste
talitlusvõimet kontrollida.
9. Käsitsemine
9.1 Sisse-, väljalülitamine (joon.11)
- Rohelist klahvi (10) „I" vajutades saab sae sisse lü-
litada. Oodake enne saagimise algust, kuni saeke-
tas on maksimaalsed pöörded saavutanud.
- Sae väljalülitamiseks tuleb punast klahvi (10) „0"
vajutada.
9.2 Lõikesügavuse seadistamine (joon.11)
Kõrguseseaduri käsiratta (8) keeramisega saab saeket-
ta soovitud lõikesügavusele (sujuvalt) seadistada.
- Vastupäeva: suurem lõikesügavus
- Päripäeva: väiksem lõikesügavus
Kontrollige seadistust proovilõike aluse.
9.3 Nurga seadistamine (joon.11)
Lauaketassaega on võimalik vasakule piirdesiini suh-
tes 0°-45° kaldlõikeid teostada.
m Kontrollige enne igat lõiget, et piirdesiini, ristilõike-
kaliibri ja saeketta vaheline kokkupõrge pole võimalik.
- Vabastage fiksaatorkäepide (9).
- Seadistage skaalal soovitud nurgamõõt.
- Fikseerige fiksaatorkäepide (9) soovitud nurgaa-
sendis.
9.4 Paralleelpiirajaga töötamine
9.4.1 Piirdenurga seadistamine (joon. 12)
- Paralleelpiiraja (7) piirdesiinil (18) on kaks erineva
kõrgusega juhtpinda.
- Olenevalt lõigatavate materjalide paksusest tuleb
kasutada paksema materjali (töödetaili paksus üle
25 mm) jaoks piirdesiini kõrgemat külge (18) ja õhe-
ma materjali (töödetaili paksus alla 25 mm) jaoks
piirdesiini madalamat külge.
- Lõdvendage selleks paralleelpiiraja (7) küljes asu-
vaid polte ja nihutage piirdesiini (18) vastavalt soo-
vitud positsioonile juhiku peale.
- Pingutage poldid taas kinni.
9.4.2 Paralleelpiiraja monteerimine (joon. 13)
- Monteerige paralleelpiiraja (7) pannes selle tagant
peale ja fikseerides pingutushoova (19) allapoole.
- Tõmmake demontaažil pingutushooba ülespoole ja
võtke paralleelpiiraja (7) välja.
- Paralleelpiiraja pingutusjõudu saab seadistada ta-
gumiselt rihvelmutrilt.
9.4.3 Lõikelaiuse seadistamine (joon. 14)
- Puitdetailide pikilõikamisel tuleb kasutada paral-
leelpiirajat (7).
- Pange paralleelpiiraja (7) saekettast paremal või
vasakul asuvale juhtsiinile (11).
- Paralleelpiiraja juhtsiinil (11) asuvad 2 skaalat
(21/22), mis näitavad piirdesiini (18) ja saeketta (5)
vahekaugust.
- Seadistage paralleelpiiraja (7) vaateklaasil (20)
soovitud mõõdule ja fikseerige paralleelpiiraja pin-
gutushoovaga.
9.5 Laualaienduse kasutamine (joon. 15)
- Eriti laiade töödetailide korral tuleks kasutada alati
laualaiendust (13).
- Vabastage pingutushoob (23) ja tõmmake laua-
laiendust niipalju välja, et saetav töödetaili saab
ilma ümber kukkumata selle peale toetuda.
9.6 Ristpiiraja (joon. 16)
- Lükake ristpiiraja (12) saelaua soonde (24a/b).
- Lõdvendage pingutuskäepidet (25).
- Pöörake ristpiirajat (12), kuni on seadistatud soovitud
nurgamõõt. Skaala (26) näitab seadistatud nurka.
- Pingutage pingutuskäepide (25) taas kinni.
10. Käitus
Tööjuhised
Me soovitame pärast igakordset uuesti seadistamist
proovilõige teha, et seadistatud mõõdud üle kontrollida.
Oodake pärast sae sisselülitamist enne lõike läbivii-
mist, kuni saeketas on max pöörded saavutanud.
Kindlustage pikad töödetailid lõikamisprotseduuri
lõppedes allavajumise vastu (nt veere-püstjalg).
Tähelepanu sisselõikamisel.
Käitage seadet ainult imusüsteemiga. Kontrollige ja
puhastage regulaarselt imukanaleid.
10.1 Pikilõigete teostamine (joon. 17)
Seejuures lõigatakse töödetail selle pikisuunas läbi.
Töödetaili ühte serva surutakse vastu paralleelpiirajat
(7), mil lame külg toetub saelauale (1).
Saeketta kaitse (2) tuleb alati töödetaili peale langetada.
Tööasend ei tohi olla pikilõike korral kunagi lõikesuu-
naga ühel joonel.
- Seadistage paralleelpiiraja (7) vastavalt töödetaili
kõrgusele ja soovitud laiusele. (vt 9.4)
- Lülitage saag sisse.
- Pange suletud sõrmedega käed laugelt töödetaili
peale ja lükake töödetaili mööda paralleelpiirajat
(7) saekettasse (5).
