MATRIX Controller 6000 B6L
3.4.2

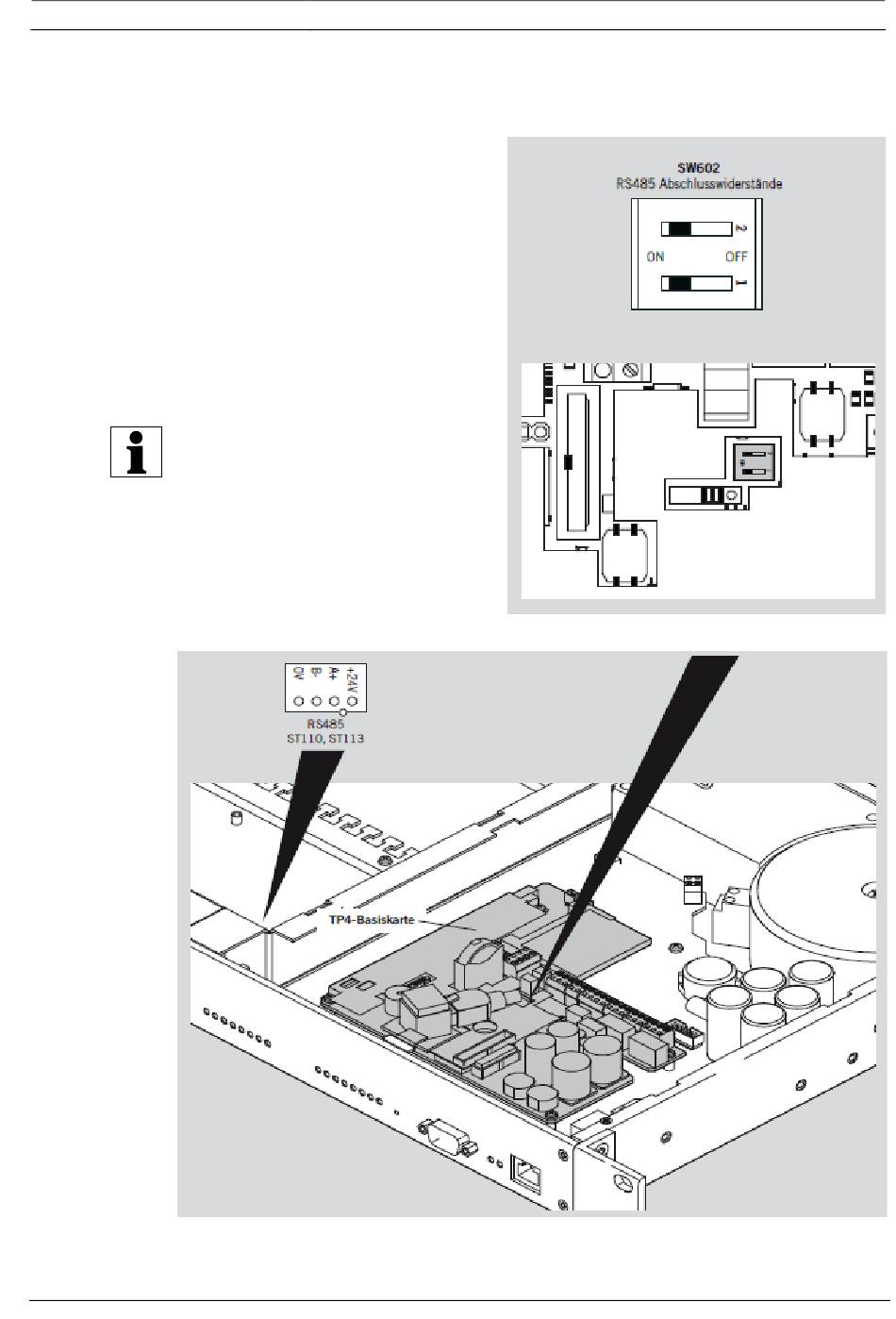

RS485-Schnittstelle (SubBus2)
Die RS485-Schnittstelle überträgt ihre
Daten mittels potential-getrennten
RS485-Signalen.
Neben den Signalgen A+ und B- sind
zusätzlich die Potentiale der Versor-
gungsspannung (+24 VDC, 0 VDC) der
anzuschließenden externen RS485-
Teilnehmer an den Steckverbindern
ST110 und ST113 herausgeführt. Die
max. Belastung der RS485-Versor-
gungsspannung beträgt 1,5 A
(zusammen mit SubBus1). Diese
Spannung ist kurzschlusssicher.
Ist der Controller nicht erster oder
letzter Teilnehmer, müssen die
Abschlusswiderstände des
Schiebeschalters SW602 auf OFF
gestellt werden (Auslieferungszustand
= ON, Eingeschaltet)
Empfohlene Kabel: Siehe Allgemeine
Installationsrichtlinien
Bosch Sicherheitssysteme
Installationshandbuch
de
610-F.01U.569.369 | 1.0 | 2011.12
15
