14
de

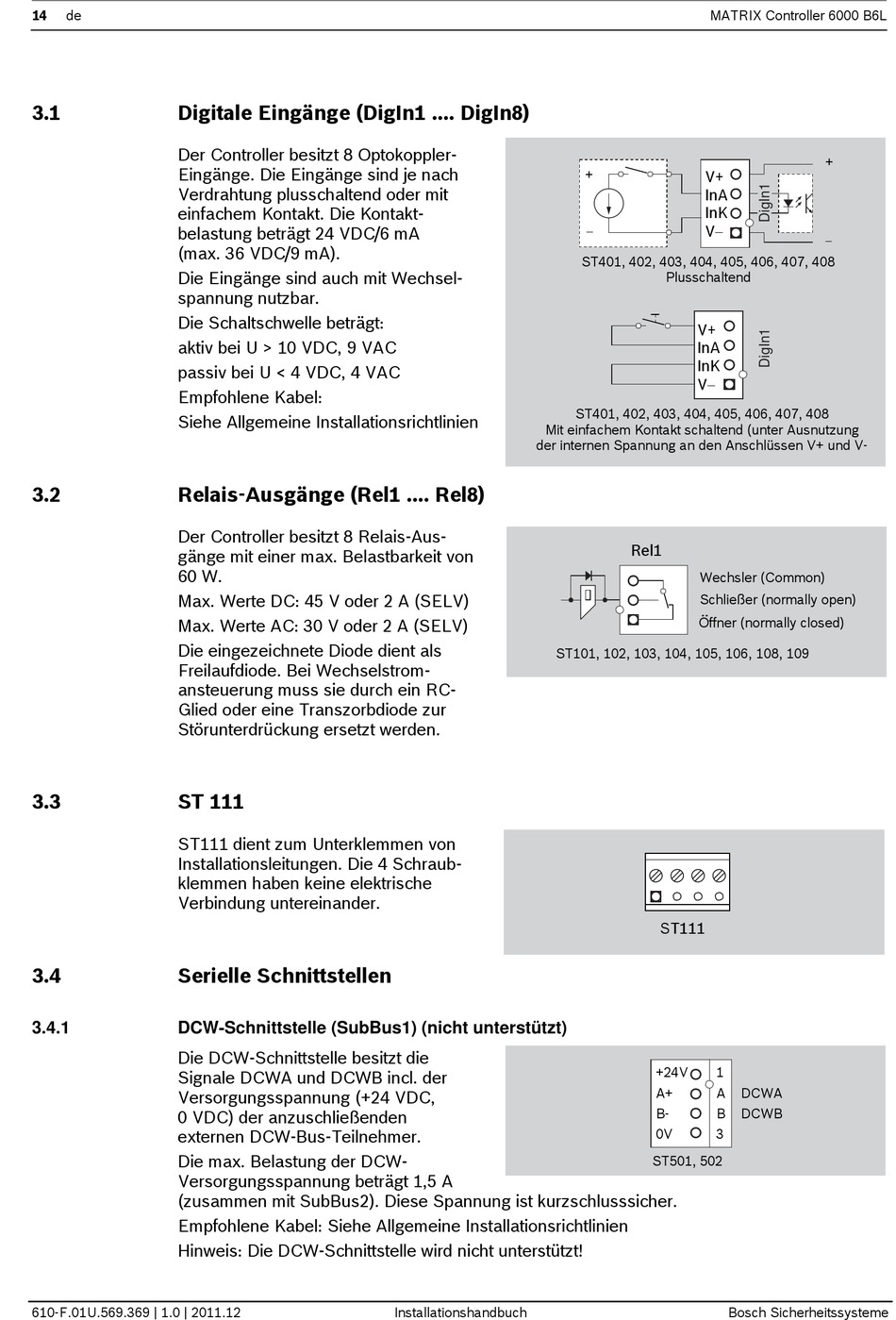

3.1
Digitale Eingänge (DigIn1 .... DigIn8)
Der Controller besitzt 8 Optokoppler-
Eingänge. Die Eingänge sind je nach
Verdrahtung plusschaltend oder mit
einfachem Kontakt. Die Kontakt-
belastung beträgt 24 VDC/6 mA
(max. 36 VDC/9 mA).
Die Eingänge sind auch mit Wechsel-
spannung nutzbar.
Die Schaltschwelle beträgt:
aktiv bei U > 10 VDC, 9 VAC
passiv bei U < 4 VDC, 4 VAC
Empfohlene Kabel:
Siehe Allgemeine Installationsrichtlinien
3.2
Relais-Ausgänge (Rel1 .... Rel8)
Der Controller besitzt 8 Relais-Aus-
gänge mit einer max. Belastbarkeit von
60 W.
Max. Werte DC: 45 V oder 2 A (SELV)
Max. Werte AC: 30 V oder 2 A (SELV)
Die eingezeichnete Diode dient als
Freilaufdiode. Bei Wechselstrom-
ansteuerung muss sie durch ein RC-
Glied oder eine Transzorbdiode zur
Störunterdrückung ersetzt werden.
3.3
ST 111
ST111 dient zum Unterklemmen von
Installationsleitungen. Die 4 Schraub-
klemmen haben keine elektrische
Verbindung untereinander.
3.4
Serielle Schnittstellen
3.4.1
DCW-Schnittstelle (SubBus1) (nicht unterstützt)
Die DCW-Schnittstelle besitzt die
Signale DCWA und DCWB incl. der
Versorgungsspannung (+24 VDC,
0 VDC) der anzuschließenden
externen DCW-Bus-Teilnehmer.
Die max. Belastung der DCW-
Versorgungsspannung beträgt 1,5 A
(zusammen mit SubBus2). Diese Spannung ist kurzschlusssicher.
Empfohlene Kabel: Siehe Allgemeine Installationsrichtlinien
Hinweis: Die DCW-Schnittstelle wird nicht unterstützt!
610-F.01U.569.369 | 1.0 | 2011.12
Mit einfachem Kontakt schaltend (unter Ausnutzung
der internen Spannung an den Anschlüssen V+ und V-
ST101, 102, 103, 104, 105, 106, 108, 109
Installationshandbuch
MATRIX Controller 6000 B6L
+
V+
InA
InK
V
ST401, 402, 403, 404, 405, 406, 407, 408
Plusschaltend
V+
InA
InK
V
ST401, 402, 403, 404, 405, 406, 407, 408
Rel1
Wechsler (Common)
Schließer (normally open)
Öffner (normally closed)
ST111
+24V
1
A+
A
DCWA
B-
B
DCWB
0V
3
ST501, 502
