2.6

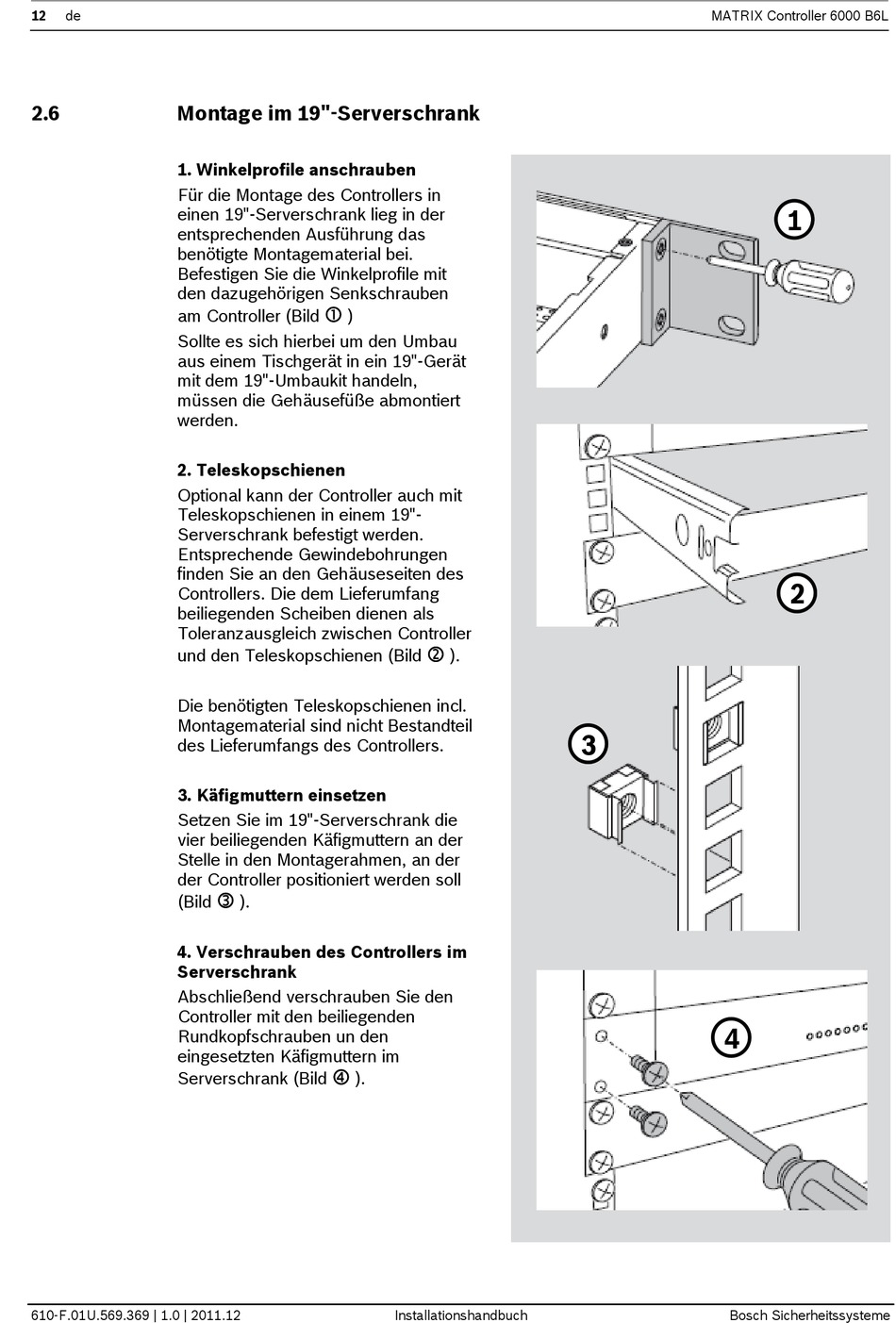

Montage im 19"-Serverschrank
1. Winkelprofile anschrauben
Für die Montage des Controllers in
einen 19"-Serverschrank lieg in der
entsprechenden Ausführung das
benötigte Montagematerial bei.
Befestigen Sie die Winkelprofile mit
den dazugehörigen Senkschrauben
am Controller (Bild
Sollte es sich hierbei um den Umbau
aus einem Tischgerät in ein 19"-Gerät
mit dem 19"-Umbaukit handeln,
müssen die Gehäusefüße abmontiert
werden.
2. Teleskopschienen
Optional kann der Controller auch mit
Teleskopschienen in einem 19"-
Serverschrank befestigt werden.
Entsprechende Gewindebohrungen
finden Sie an den Gehäuseseiten des
Controllers. Die dem Lieferumfang
beiliegenden Scheiben dienen als
Toleranzausgleich zwischen Controller
und den Teleskopschienen (Bild
Die benötigten Teleskopschienen incl.
Montagematerial sind nicht Bestandteil
des Lieferumfangs des Controllers.
3. Käfigmuttern einsetzen
Setzen Sie im 19"-Serverschrank die
vier beiliegenden Käfigmuttern an der
Stelle in den Montagerahmen, an der
der Controller positioniert werden soll
(Bild
4. Verschrauben des Controllers im
Serverschrank
Abschließend verschrauben Sie den
Controller mit den beiliegenden
Rundkopfschrauben un den
eingesetzten Käfigmuttern im
Serverschrank (Bild
610-F.01U.569.369 | 1.0 | 2011.12
)
).
).
).
Installationshandbuch
MATRIX Controller 6000 B6L
