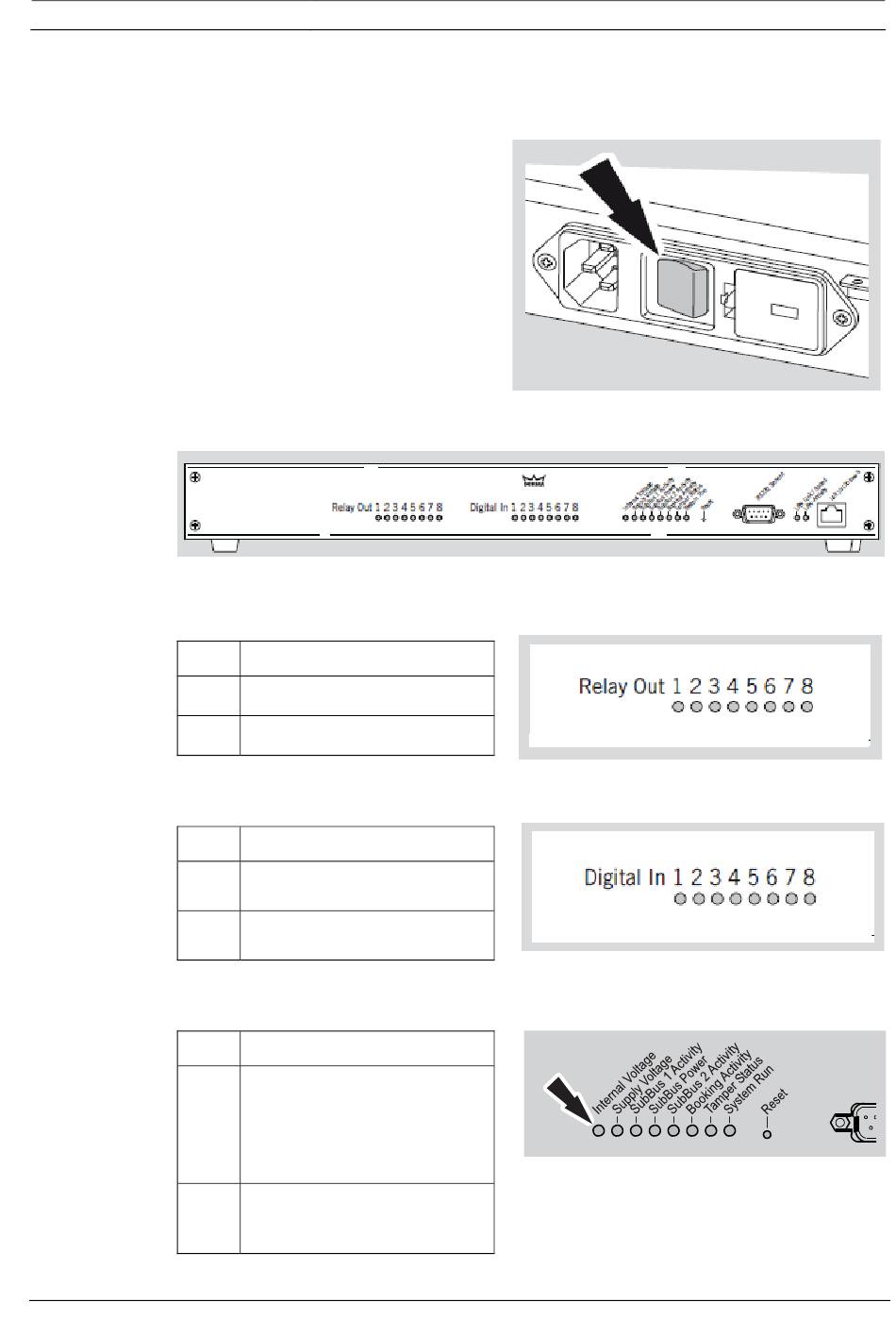

MATRIX Controller 6000 B6L
4.3
Einschalten
Betätigen Sie zum Einschalten der
230/115 VAC-Version den Haupt-
schalter auf der Rückseite des
Controllers.
4.4
Optische Schnittstellen und Bedienelemente auf der Frontseite
4.4.1
Relais-Ausgänge (Relay Out1 .... 8)
LED
aus
gelb
4.4.2
Digitale Eingänge (Digital In1 .... 8)
LED
aus
gelb
4.4.3
Internal Voltage (Überwachung der internen Spannungen)
LED
aus
grün
Bosch Sicherheitssysteme
Bedeutung
Relais 1....8 ist nicht aktiv.
Relais 1....8 ist aktiv.
Bedeutung
Digitaler Eingang 1....8 ist
nicht aktiv.
Digitaler Eingang 1....8 ist
aktiv.
Bedeutung
Mindestens eine auf der Bau-
gruppe erzeugte Spannung
(2,5 V, 3,3 V, 5 V) liegt außerhalb
des Toleranz-bereichs. Das
Reset-Signal der Baugruppe wird
aktiviert.
Alle auf der Baugruppe
erzeugten Spannungen (2,5 V,
3,3 V, 5 V) sind o.k.
Installationshandbuch
de
610-F.01U.569.369 | 1.0 | 2011.12
