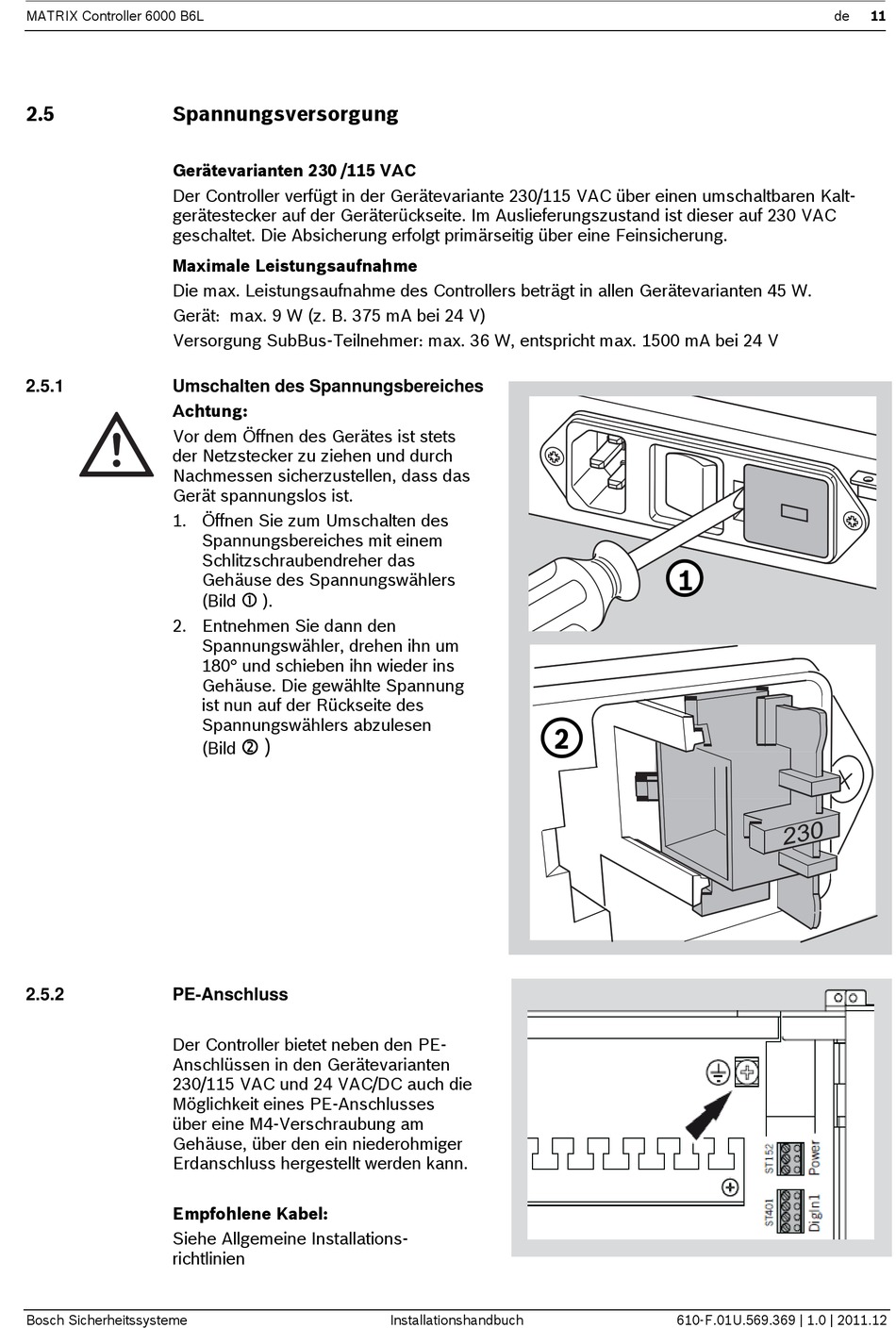

MATRIX Controller 6000 B6L
2.5
Spannungsversorgung
Gerätevarianten 230 /115 VAC
Der Controller verfügt in der Gerätevariante 230/115 VAC über einen umschaltbaren Kalt-
gerätestecker auf der Geräterückseite. Im Auslieferungszustand ist dieser auf 230 VAC
geschaltet. Die Absicherung erfolgt primärseitig über eine Feinsicherung.
Maximale Leistungsaufnahme
Die max. Leistungsaufnahme des Controllers beträgt in allen Gerätevarianten 45 W.
Gerät: max. 9 W (z. B. 375 mA bei 24 V)
Versorgung SubBus-Teilnehmer: max. 36 W, entspricht max. 1500 mA bei 24 V
2.5.1
Umschalten des Spannungsbereiches
Achtung:
Vor dem Öffnen des Gerätes ist stets
der Netzstecker zu ziehen und durch
Nachmessen sicherzustellen, dass das
Gerät spannungslos ist.
1. Öffnen Sie zum Umschalten des
2. Entnehmen Sie dann den
2.5.2
PE-Anschluss
Der Controller bietet neben den PE-
Anschlüssen in den Gerätevarianten
230/115 VAC und 24 VAC/DC auch die
Möglichkeit eines PE-Anschlusses
über eine M4-Verschraubung am
Gehäuse, über den ein niederohmiger
Erdanschluss hergestellt werden kann.
Empfohlene Kabel:
Siehe Allgemeine Installations-
richtlinien
Bosch Sicherheitssysteme
Spannungsbereiches mit einem
Schlitzschraubendreher das
Gehäuse des Spannungswählers
(Bild
).
Spannungswähler, drehen ihn um
180° und schieben ihn wieder ins
Gehäuse. Die gewählte Spannung
ist nun auf der Rückseite des
Spannungswählers abzulesen
)
(Bild
2
Installationshandbuch
de
1
610-F.01U.569.369 | 1.0 | 2011.12
