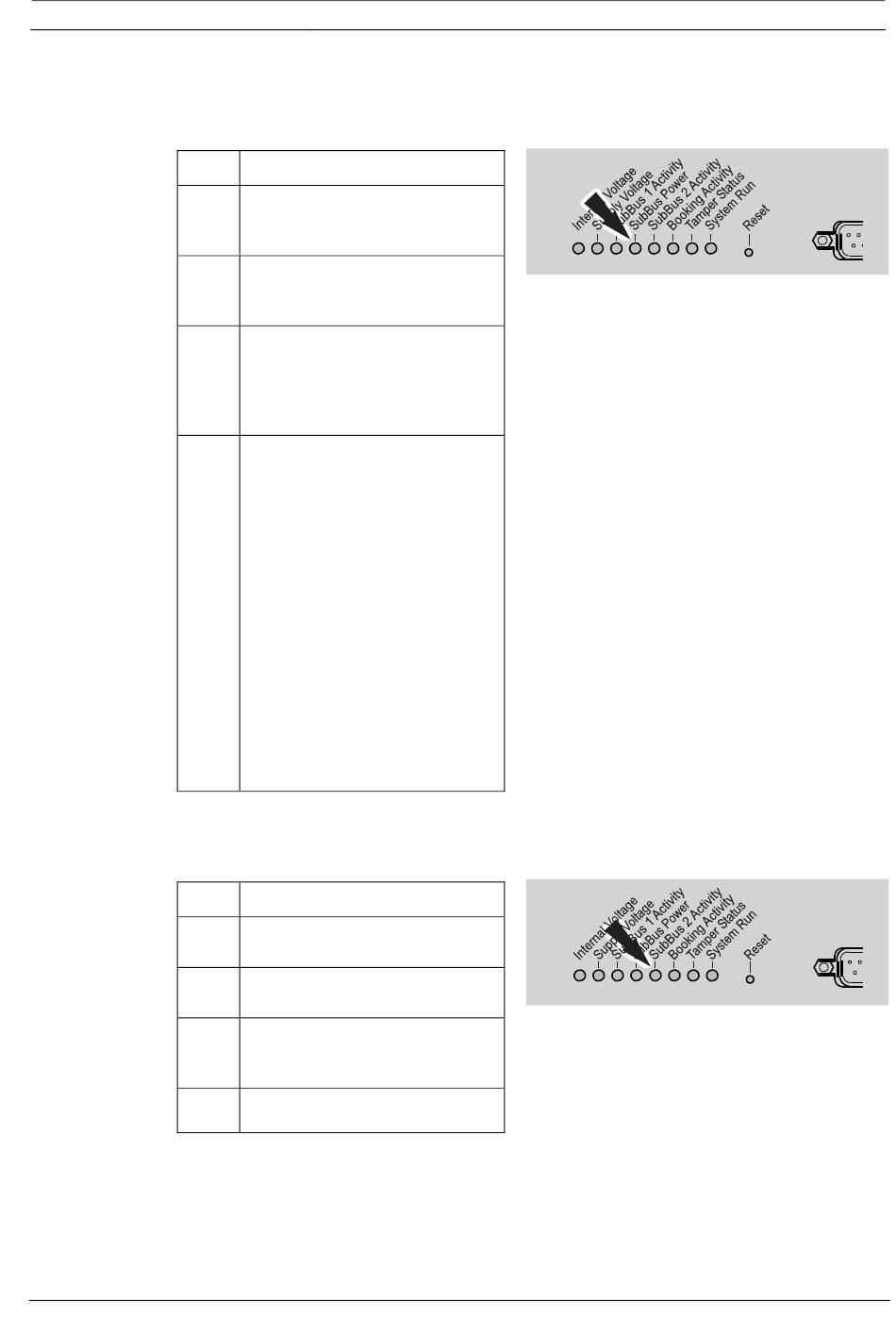

MATRIX Controller 6000 B6L
4.4.6
SubBus Power (Status der SubBus-Versorgungsspannung)
LED
aus
grün
rot
gelb
4.4.7
SubBus2 Activity (RS485-Aktivität)
LED
aus
grün
rot
gelb
Bosch Sicherheitssysteme
Bedeutung
Das Spannungsversorgungs-
potential der SubBusse (DCW,
RS485) ist ausgeschaltet.
Das Spannungsversorgungs-
potential der SubBusse (DCW,
RS485) ist eingeschaltet.
Eine Überlast der SubBus-
Versorgungsspannung wurde
erkannt. Daraufhin wurde das
24 VDC-Spannungsversorgungs-
potential ausgeschaltet.
Erneutes Einschalten der
SubBus-Versorgungsspannung
nach einer erkannten Überlast.
D. h. eine Überlast der SubBus-
Versorgungsspannung wurde
erkannt. Das Spannungsversor-
gungspotential der SubBusse
wurde ausgeschaltet.
Nach einer gewissen Zeit
(dynamischer Intervall 5 s bis 1
min) versucht der Controller
erneut, die Versorgungs-
spannung einzuschalten. Tritt
nun keine Überlast mehr auf,
leuchtet die LED weiterhin gelb.
Tritt eine Überlast auf, ist der
Ablauf wie bereits beschrieben.
Bedeutung
Keine Aktivität auf dem RS485-
SubBus.
Am RS485-SubBus angeschlos-
sene Geräte werden gepollt.
Mindestens ein am RS485-
SubBus angeschlossenes Gerät
antwortet nicht auf ein
Poll-Signal.
RS485-Nutzdaten-Aktivität
Installationshandbuch
de
610-F.01U.569.369 | 1.0 | 2011.12
19
