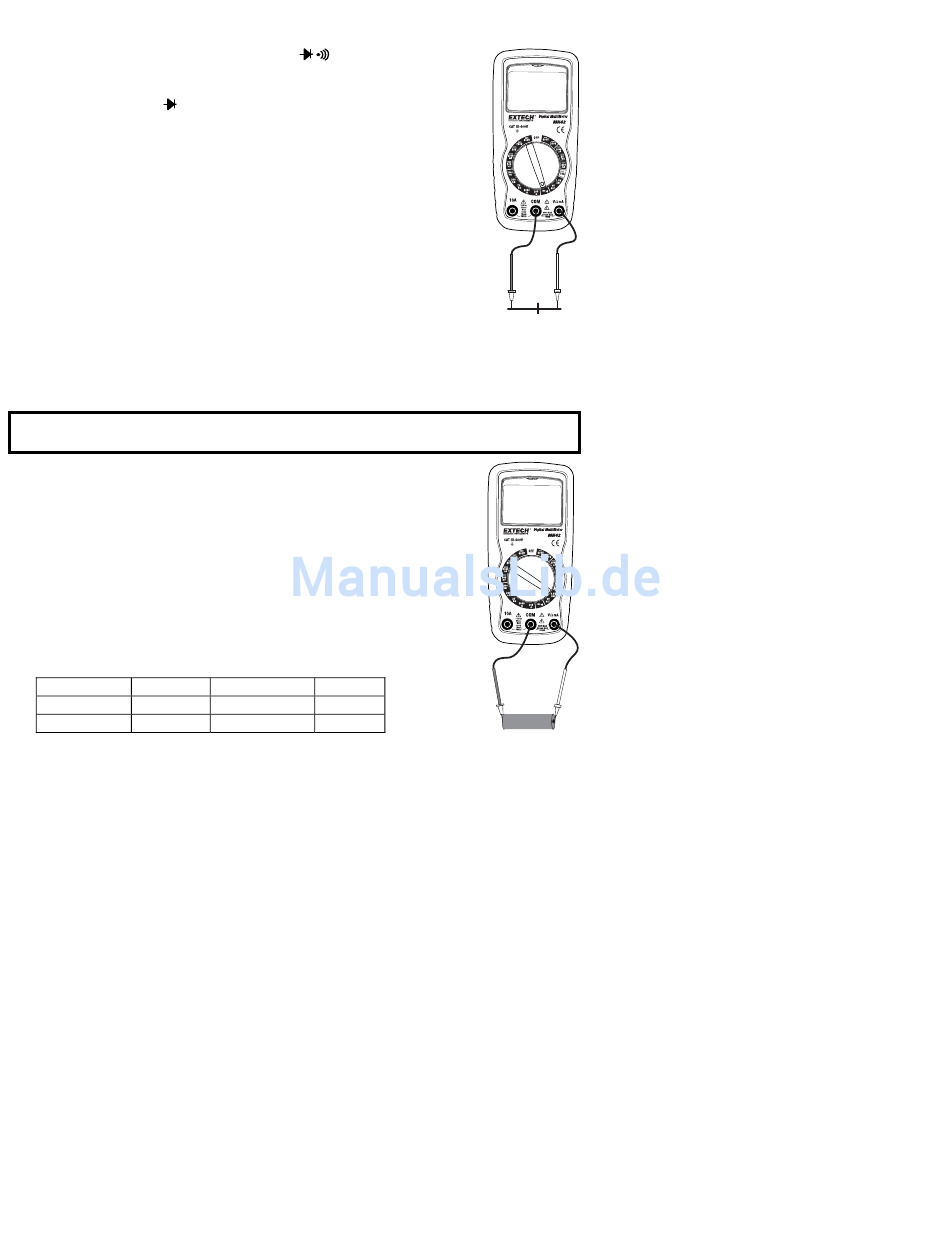

DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die
negative COM Buchse und den roten Prüfspitzen-Bananenstecker
an die positive
Buchse an.
3.
Legen Sie die Prüfspitzen an die zu prüfende Diode.
4.
Als Durchlassspannung wird 400 bis 700 mV angezeigt. Als
Sperrspannung wird "1" angezeigt.
5.
Bei einer kurzgeschlossenen Diode wird der gleiche
Widerstandswert für Sperr- und Durchlassprüfungsrichtung
angezeigt. Bei kurzgeschlossenen Dioden, wird ein Wert nahe 0
mV angezeigt. Im Fall einer offenen Diode, wird für beide
Prüfungsrichtungen "1" angezeigt.
BATTERIEPRÜFUNG
ACHTUNG: Prüfen Sie Batterien nicht, während diese in ihren Geräten installiert sind.
Die Batterien müssen entfernt werden, bevor Prüfungen durchgeführt werden können.
1.
Drehen Sie den Funktionsschalter auf 1.5V oder 9V BAT.
Benutzen Sie die 1,5 V Stellung für 'AAA', 'AA', 'C', 'D' und
andere 1,5 V Batterien. Benutzen Sie die 9 V Stellung für
rechteckige 9 V Transistor-Batterien.
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an
die negative COM Buchse an.
Schließen Sie den roten Prüfspitzen-Bananenstecker an die
positive V Buchse an.
3.
Legen Sie die schwarze Prüfspitze an die negative Seite der
Batterie an. Legen Sie die rote Prüfspitze an die positive Seite
der Batterie an.
4.
Lesen Sie die Spannung vom Bildschirm ab.
Gut
9 V Batterie
>8,2 V
1,5 V Batterie
>1,35 V
.
Schwach
Schlecht
7,2 bis 8,2 V
<7,2 V
1,22 bis 1,35 V
<1,22 V
7
►
