Einführung
Wir gratulieren Ihnen zum Kauf des Extech MN42 Multimeters. Das MN42 ermöglicht die
Prüfung von Wechsel-/Gleichspannung, Gleichstrom und Widerstand. Eine fachgerechte
Benutzung und Wartung dieses Messgerätes ermöglicht viele Jahre zuverlässiger Arbeit.

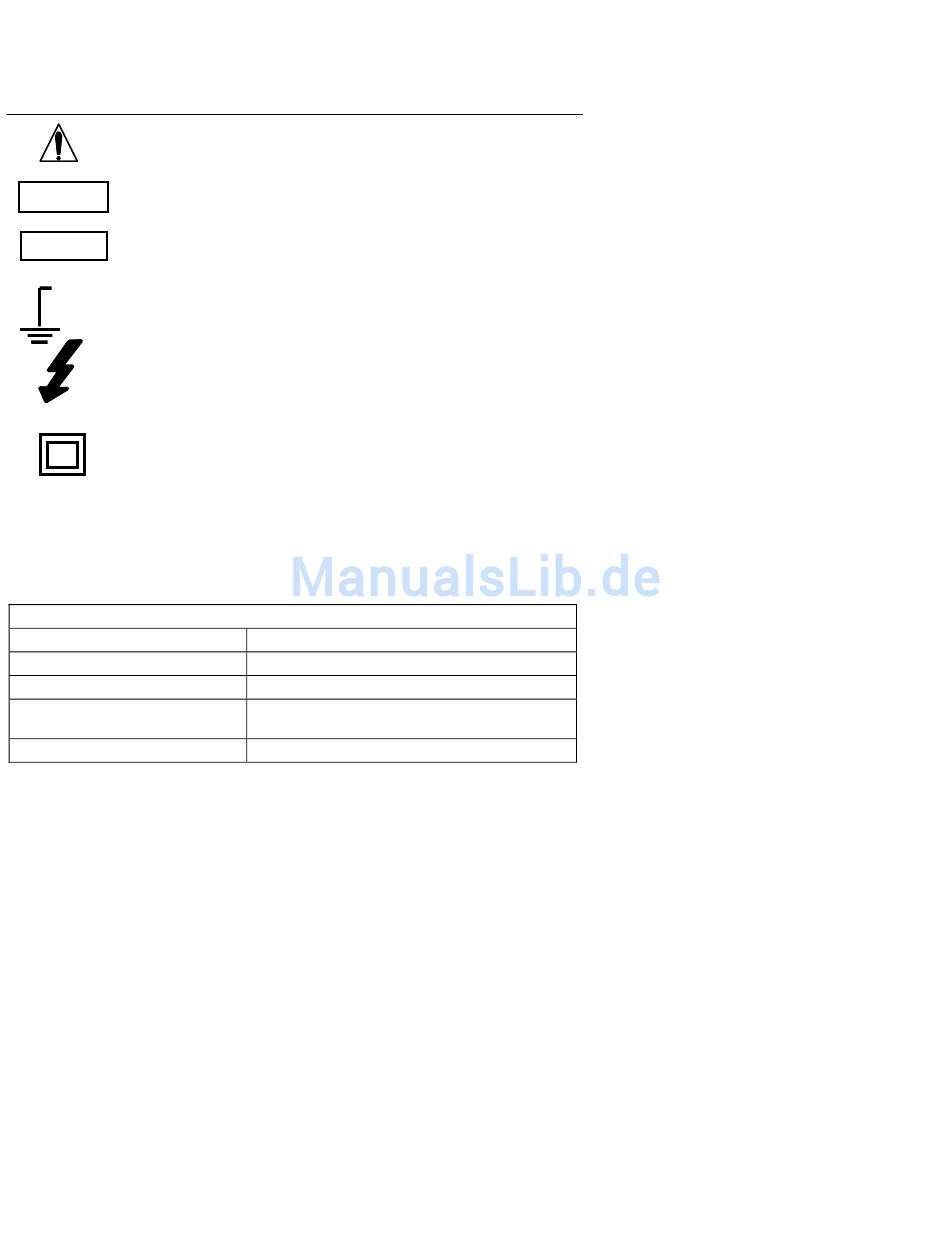

Sicherheit
Steht dieses Symbol neben einem anderen Symbol, Anschluss oder
Arbeitsgerät, bedeutet dies, dass der Bediener eine Erläuterung in der
Bedienungsanleitung durchlesen muss um Körperverletzungen oder
Schäden am Messgerät zu vermeiden.
Dieses WARNHINWEIS Symbol weist auf eine potentiell gefährliche
WARNING
WARNING
Situation hin, die, wenn sie nicht vermieden wird, den Tod oder schwere
Verletzungen zur Folge haben könnte.
Dieses ACHTUNG Symbol weist auf eine potentiell gefährliche Situation
CAUTION
CAUTION
hin, die, wenn sie nicht vermieden wird, Produktbeschädigung zur Folge
haben könnte.
Dieses Symbol weist den Benutzer darauf hin, das die so
MAX
gekennzeichneten Anschlüsse nicht an einen Punkt im Schaltkreis, an
600V
dem die Spannung zur Erdung 600 VDC oder VAC überschreitet,
angeschlossen werden dürfen.
Dieses Symbol neben einem oder mehreren Anschlüssen weist darauf
hin, dass diese Anschlüsse mit Bereichen, die bei normalem Betrieb
unter besonders hoher Spannung stehen könnten, in Verbindung stehen.
Um maximale Sicherheit zu gewähren, sollten das Messgerät und seine
Prüfspitzen nicht gehandhabt werden, wenn diese Anschlüsse unter
Spannung stehen.
Dieses Symbol weist darauf hin, dass ein Schaltkreis vollständig durch
doppelte oder verstärkte Isolierung geschützt ist.
SICHERHEITSANWEISUNGEN
Dieses Messgerät wurde für sicheren Betrieb konstruiert, muss jedoch vorsichtig benutzt
werden. Die unten angeführten Regeln müssen sorgfältig eingehalten werden, um einen
sicheren Betrieb gewähren zu können.
1. Legen Sie NIEMALS Spannung oder Strom, die den angegebenen Höchstwert
überschreiten, an das Messgerät an:
Funktion
V DC oder V AC
mA DC
ADC
Widerstand, Durchgang
2. SEIEN SIE ÄUßERST VORSICHTIG, wenn Sie mit hohen Spannungen arbeiten.
3. Führen Sie KEINE Spannungsmessungen durch, falls die Spannung der "COM"
Eingangsbuchse zur Erdung höher als 500 V ist.
4. Schließen Sie die Prüfspitzen des Messgerätes NIEMALS an die Enden einer
Spannugsquelle an, während der Funktionsschalter sich im Strom-, Widerstands-oder
Diodenmodus befindet. Zuwiderhandlung kann das Messgerät beschädigen.
5.
Entladen Sie STETS die Filterkondensatoren der Stromquellen und schalten Sie den
Strom ab, wenn Sie Widerstands- oder Diodenprüfungen durchführen.
6.
Schalten Sie den Strom IMMER ab und entfernen Sie die Prüfspitzen, bevor Sie die
Deckel öffnen, um Sicherungen oder Batterien auszutauschen.
Eingangsschutzgrenzwerte
Maximale Eingangswerte
600 V AC und DC, 200 Vrms im 200mV Bereich
200 mA DC 250 V flinke Sicherung
10 A 250 V flinke Sicherung
(max. 30 s, alle 15 Minuten)
max. 250 Vrms 15 s
2
MN42-EU - V1.1 – 07/2010
