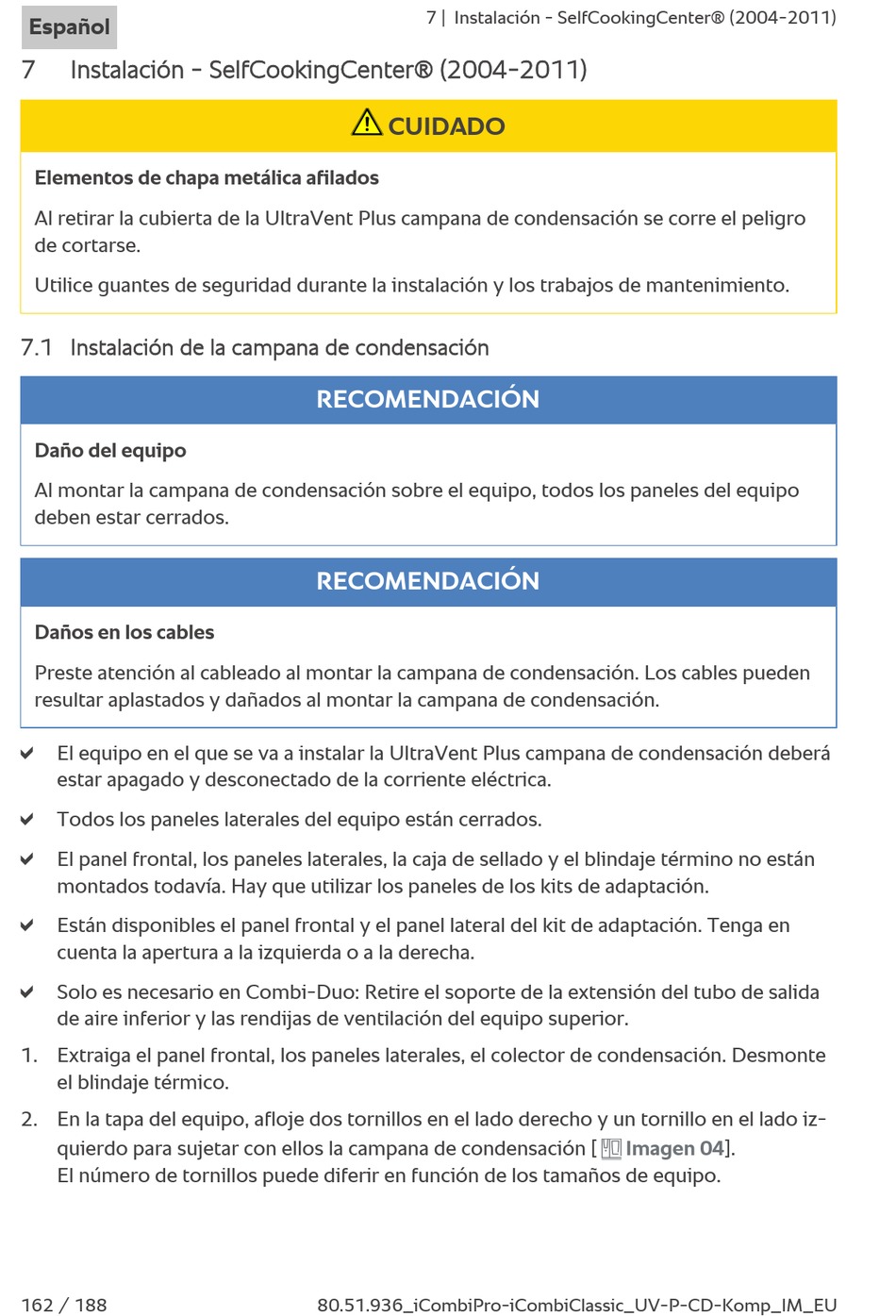

Rational UltraVent Original Installationsanleitung Seite 162

Español
7 Instalación - SelfCookingCenter® (2004-2011)
Elementos de chapa metálica afilados
Al retirar la cubierta de la UltraVent Plus campana de condensación se corre el peligro
de cortarse.
Utilice guantes de seguridad durante la instalación y los trabajos de mantenimiento.
7.1 Instalación de la campana de condensación
Daño del equipo
Al montar la campana de condensación sobre el equipo, todos los paneles del equipo
deben estar cerrados.
Daños en los cables
Preste atención al cableado al montar la campana de condensación. Los cables pueden
resultar aplastados y dañados al montar la campana de condensación.
a
El equipo en el que se va a instalar la UltraVent Plus campana de condensación deberá
estar apagado y desconectado de la corriente eléctrica.
a
Todos los paneles laterales del equipo están cerrados.
a
El panel frontal, los paneles laterales, la caja de sellado y el blindaje término no están
montados todavía. Hay que utilizar los paneles de los kits de adaptación.
a
Están disponibles el panel frontal y el panel lateral del kit de adaptación. Tenga en
cuenta la apertura a la izquierda o a la derecha.
a
Solo es necesario en Combi-Duo: Retire el soporte de la extensión del tubo de salida
de aire inferior y las rendijas de ventilación del equipo superior.
1. Extraiga el panel frontal, los paneles laterales, el colector de condensación. Desmonte
el blindaje térmico.
2. En la tapa del equipo, afloje dos tornillos en el lado derecho y un tornillo en el lado iz-
quierdo para sujetar con ellos la campana de condensación [
El número de tornillos puede diferir en función de los tamaños de equipo.
162 / 188
7 | Instalación - SelfCookingCenter® (2004-2011)
CUIDADO
RECOMENDACIÓN
RECOMENDACIÓN
80.51.936_iCombiPro-iCombiClassic_UV-P-CD-Komp_IM_EU
Imagen 04].
