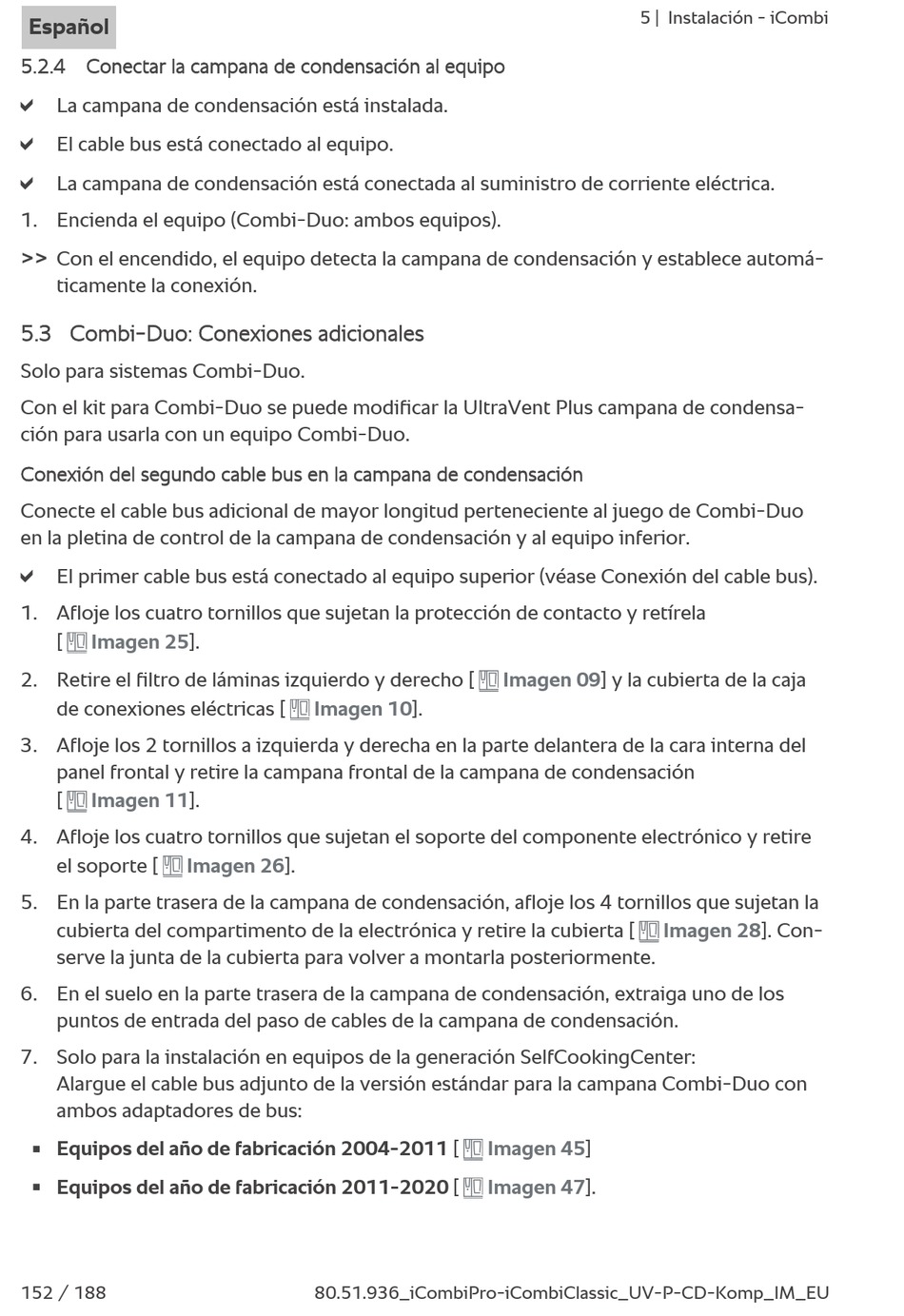

Español
5.2.4 Conectar la campana de condensación al equipo
a
La campana de condensación está instalada.
a
El cable bus está conectado al equipo.
a
La campana de condensación está conectada al suministro de corriente eléctrica.
1. Encienda el equipo (Combi-Duo: ambos equipos).
>>
Con el encendido, el equipo detecta la campana de condensación y establece automá-
ticamente la conexión.

5.3 Combi-Duo: Conexiones adicionales

Solo para sistemas Combi-Duo.
Con el kit para Combi-Duo se puede modificar la UltraVent Plus campana de condensa-
ción para usarla con un equipo Combi-Duo.
Conexión del segundo cable bus en la campana de condensación
Conecte el cable bus adicional de mayor longitud perteneciente al juego de Combi-Duo
en la pletina de control de la campana de condensación y al equipo inferior.
a
El primer cable bus está conectado al equipo superior (véase Conexión del cable bus).
1. Afloje los cuatro tornillos que sujetan la protección de contacto y retírela
[ Imagen 25].
2. Retire el filtro de láminas izquierdo y derecho [
de conexiones eléctricas [
3. Afloje los 2 tornillos a izquierda y derecha en la parte delantera de la cara interna del
panel frontal y retire la campana frontal de la campana de condensación
[ Imagen 11].
4. Afloje los cuatro tornillos que sujetan el soporte del componente electrónico y retire
el soporte [
5. En la parte trasera de la campana de condensación, afloje los 4 tornillos que sujetan la
cubierta del compartimento de la electrónica y retire la cubierta [
serve la junta de la cubierta para volver a montarla posteriormente.
6. En el suelo en la parte trasera de la campana de condensación, extraiga uno de los
puntos de entrada del paso de cables de la campana de condensación.
7. Solo para la instalación en equipos de la generación SelfCookingCenter:
Alargue el cable bus adjunto de la versión estándar para la campana Combi-Duo con
ambos adaptadores de bus:
Equipos del año de fabricación 2004-2011 [
n
Equipos del año de fabricación 2011-2020 [
n
152 / 188
Imagen
Imagen 26].
80.51.936_iCombiPro-iCombiClassic_UV-P-CD-Komp_IM_EU
Imagen
10].
Imagen
Imagen
5 | Instalación - iCombi
09] y la cubierta de la caja
Imagen
45]
47].
28]. Con-
