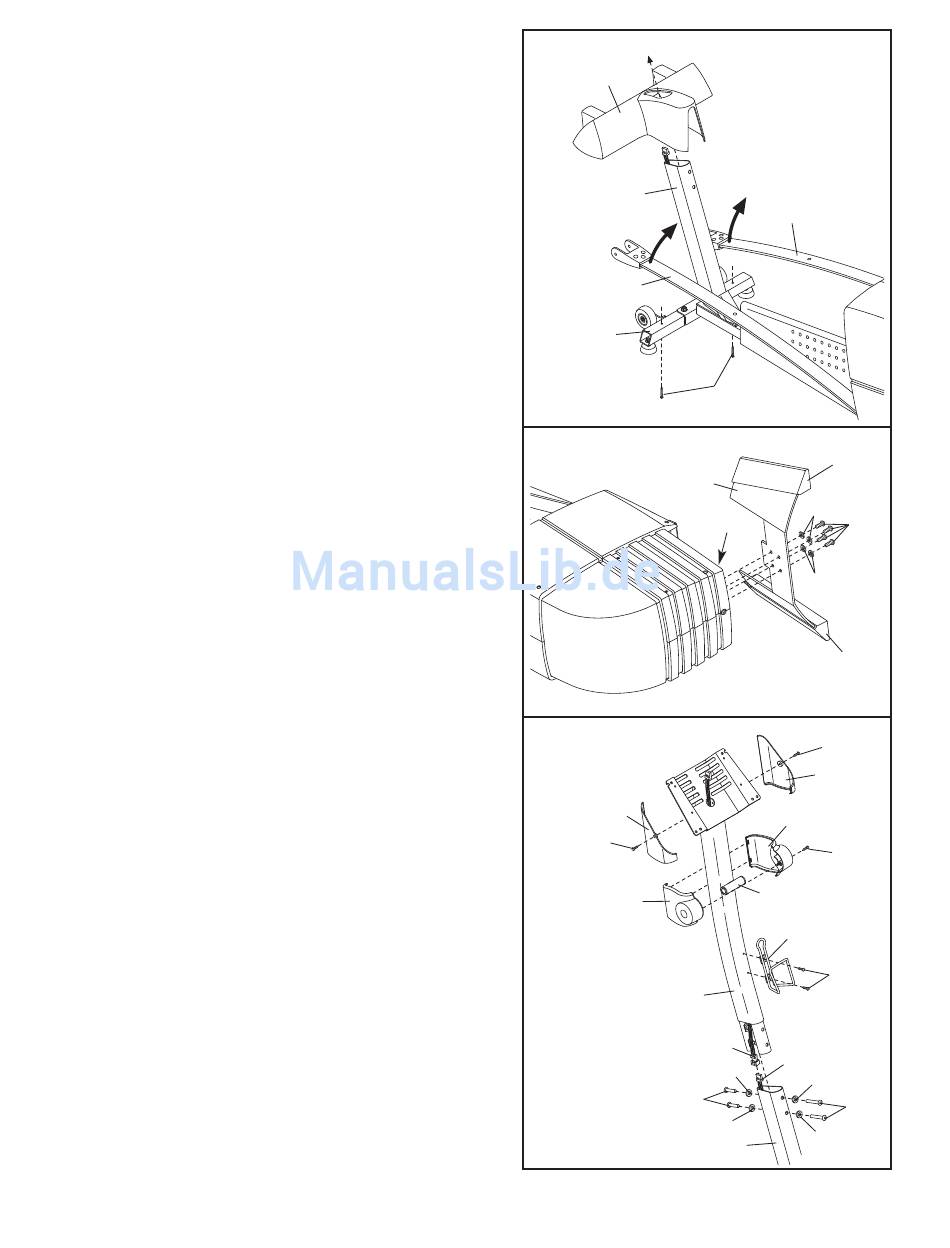

2. Schieben Sie die Stabilisatorenabdeckung (31) auf
den Rahmen (1). Schieben Sie dann beideFlexstang-
en (14) zur Seite und schieben Sie die Stabilisatoren-
abdeckung auf den vorderen Stabilisator (3). Während
eine zweite Person das Vorderteil des Rahmens hoch-
hält, befestigen Sie die Stabilisatorenabdeckung mit
zwei M4 x 52mm Schrauben (98) am vorderen
Stabilisator.
3. Mit der Hilfe einer zweiten Person legen Sie nun den
Ellipsentrainer vorsichtig auf eine Seite.
Achten Sie darauf, dass sich die linke und die rechte
Stabilisatorenendkappe (35, 92) auf dem hinteren
Stabilisator (4) befinden.
.
Befestigen Sie den hinteren Stabilisator (4) mit vier M8
x 45mm Knopfschrauben (102) und vier M7 gespalte-
nen Unterlegscheiben (94) am Rahmen (1).
Mit der Hilfe einer zweiten Person richten Sie nun den
Ellipsentrainer wieder vorsichtig auf.
4. Eine zweite Person soll den Pfosten (2) in der angege-
benen Position halten. Verbinden Sie den oberen
Drahthalter (86) mit dem unteren Drahthalter (87).
Schieben Sie dann den Pfosten in den Rahmen (1)
ein. Achten Sie dabei darauf, dass die Verbindung
der Drahthalter nicht unterbrochen wird und dass
die Drähte nicht abgeklemmt werden. Befestigen
Sie den Pfosten mit zwei M8 x 54mm Knopfschrauben
(33), zwei M8 x 38mm Knopfschrauben (70) und vier
M8 gespaltenen Unterlegscheiben (94). Beschädigen
Sie dabei mit den Knopfschrauben nicht die
Drahthalter.
Befestigen Sie den Wasserflaschenhalter (91) mit zwei
M4 x 16mm Schrauben (66) am Pfosten (2).
Geben Sie die linke und die rechte Haltestangenab-
deckung (26, 29) um den Pfosten (2) und das ange-
zeigte Rohr. Drücken Sie die beiden Haltestangenab-
deckungen zusammen und befestigen Sie sie mit einer
M4 x 16mm Rundkopfschraube (45).
Geben Sie die linke und die rechte Pfostenabdeckung
(34, 38) um den Pfosten (2). Befestigen Sie die beiden
Abdeckungen mit zwei M4 x 14mm Rundkopfschrau-
ben (93).
2
31
1
14
3
3
4
34
93
26
Achten Sie darauf,
dass die
Drahthalter wäh-
rend diesem
Vorgang nicht ein-
geklemmt und
beschädigt werden.
6
14
98
92
4
94
102
1
94
35
93
38
29
45
Rohr
91
66
2
86
87
94
94
70
33
94
94
1
