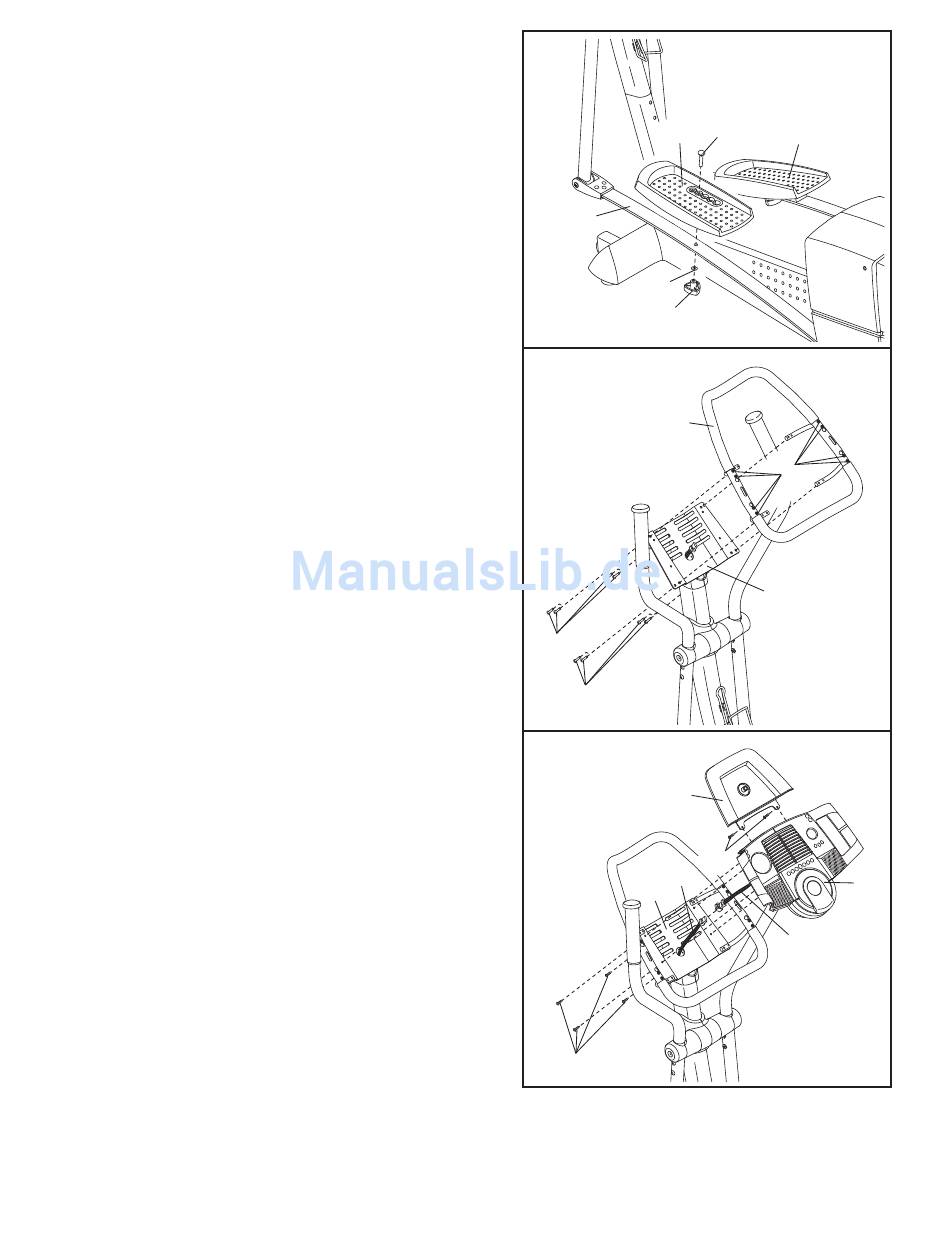

8. Finden Sie das linke Pedal (13). Befestigen Sie das
linke Pedal mit einem M10 x 35mm Einsteckbolzen
(20), einer M10 Unterlegscheibe (99) und einem
Pedalknopf (15), wie angegeben, an der linken Flex-
Stange (14). Anmerkung: Das linke Pedal kann in fünf
verschiedenen Positionen angebracht werden (siehe
EINSTELLEN DER PEDALE auf Seite 10).
Befestigen Sie das rechte Pedal (12) auf die gleiche
Weise. Achten Sie darauf, dass sich beide Pedale in
derselben Position befinden.
9. Lockern Sie die acht angezeigten Schrauben (A) an
der mittleren Haltestange (63).
Befestigen Sie die Mittlere Haltestange (63) mit acht
M6 x 16mm zugespitzten Knopfschrauben (107) am
Pfosten (2). Ziehen Sie die zugespitzten Knopf-
schrauben noch nicht fest an.
Ziehen Sie die acht Schrauben (A) an der mittleren
Haltestange (63) wieder fest an.
10. Siehe Schritt 11. Entfernen Sie die sechs angezeigten
M4 x 16mm Schrauben (66) und die linke wie auch
die rechte Haltestangenabdeckung (109, 110) vom
Computer (5).
Befestigen Sie den CD-Halter (114) mit zwei M4 x
12mm Rundkopfschraube (18), wie angezeigt, am
Computer (5).
Während eine andere Person den Computer (5) in der
gezeigten Position hält, verbinden Sie den Drahthalter
am Computer mit dem oberen Drahthalter (86).
Führen Sie den zusätzlichen Drahthalter in den
Pfosten (2) ein.
Befestigen Sie den Computer (5) mit vier M4 x 16mm
Schrauben (66) am Pfosten (2). Achten Sie darauf,
dass Sie die Drahthalter nicht einklemmen.
8
14
99
9
107
107
10
2
66
8
20
13
12
15
63
A
2
114
18
86
Drahthalter
5
