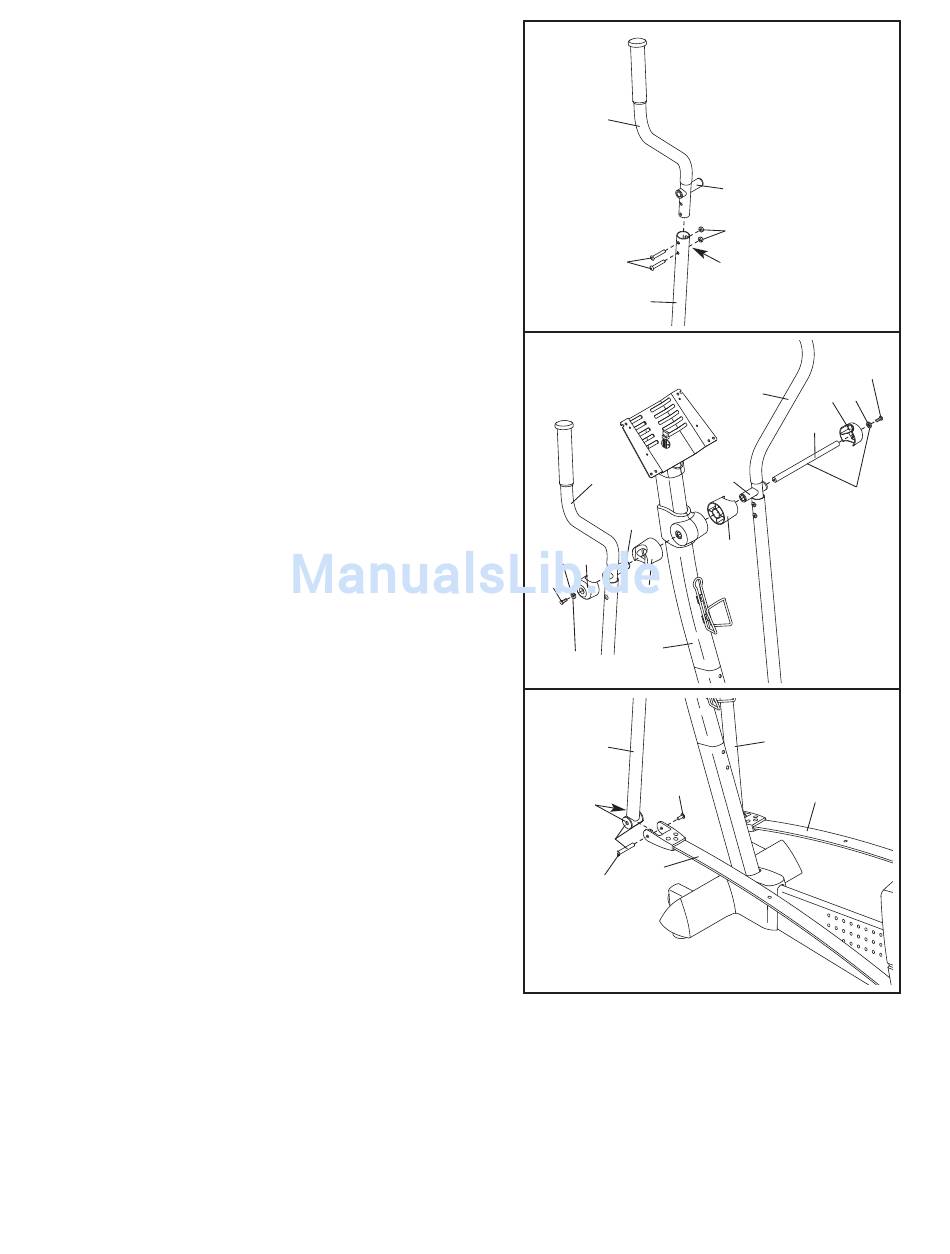

5. Identifizieren Sie die linke Haltestange (9), die mit einem
Aufkleber markiert ist. Führen Sie die linke Haltestange in
eines der Haltestangenbeine (79) ein. Achten Sie darauf,
dass das Haltestangenbein so gedreht ist, dass die
sechseckigen Löcher auf der angezeigten Seite sind.
Befestigen Sie die linke Haltestange an das Haltestangen-
bein mit zwei M8 x 43mm Knopfbolzen (50) und zwei M8
Nylon-Verschlussmuttern (46). Achten Sie darauf, dass
sich die Nylon-Verschlussmuttern innen in den sechs-
eckigen Löchern befinden. Ziehen Sie die Knopfbol-
zen noch nicht fest an.
Befestigen Sie die rechte Haltestange (nicht gezeigt)
und das andere Haltestangenbein (nicht gezeigt) auf
die gleiche Weise.
6. Geben Sie eine großzügige Menge Schmierfett auf die
Drehachse (108) und auf die zwei M8,5 kleinen
Unterlegscheiben (53). Schieben Sie die Drehachse
durch den Pfosten (2), sodass er sich in der Mitte
befindet. Geben Sie etwas mehr Fett auf beide Seiten
der Drehachse.
Finden Sie die linke und die rechte Haltestange (9,
10), welche mit Aufklebern gekennzeichnet sind.
Schieben Sie das Haltestangenabstandsstück (25) auf
das kurze Rohr auf beiden Haltestangen. Schieben
Sie dann die Haltestangen auf die Drehachse (108).
Achten Sie darauf, dass sich die Haltestangen auf
der richtigen Seite befinden.
Ziehen Sie eine M8 x 19mm Randschraube (22) mit
einer M8,5 kleinen Unterlegscheibe (53) auf beide
Enden der Drehachse (108). Richten Sie die beiden
Haltestangenkappen (23) so aus, wie angezeigt, und
drücken Sie die kleinen Laschen der Haltestangen-
kappen in die zwei Haltestangenabstandsstücke.
7. Geben Sie eine dünne Schichte Schmierfett auf den
Schacht eines Bolzensatzes (27) und auf die zwei
Buchsen (28) in der linken Haltestangenverlängerung
(79).
Befestigen Sie die linke Haltestangenverlängerung
(79) mit dem Bolzensatz (27) an der linken Flex-
Stange (14).
Siehe Montageschritt 5 oben. Ziehen Sie die beiden
M8 x 43mm Knopfbolzen (50) an der linken Halte-
stangenverlängerung (79) fest. Achten Sie darauf,
dass sich die M8 Nylon-Verschlussmuttern (46) in
den sechskantigen Löchern befinden.
Wiederholen Sie diesen Schritt, um die rechte Halte-
stangenverlängerung (79) an der rechten Flex-Stange
(14) zu befestigen.
5
9
50
79
6
9
Rohr
53
23
22
25
Schmieren
7
79
28
Schmieren
14
27
7
Rohr
46
Sechseckigen
Löcher
10
23
108
Rohr
Schmieren
25
2
79
27
14
22
53
