Ethernet-Netzwerk-Kommunikation

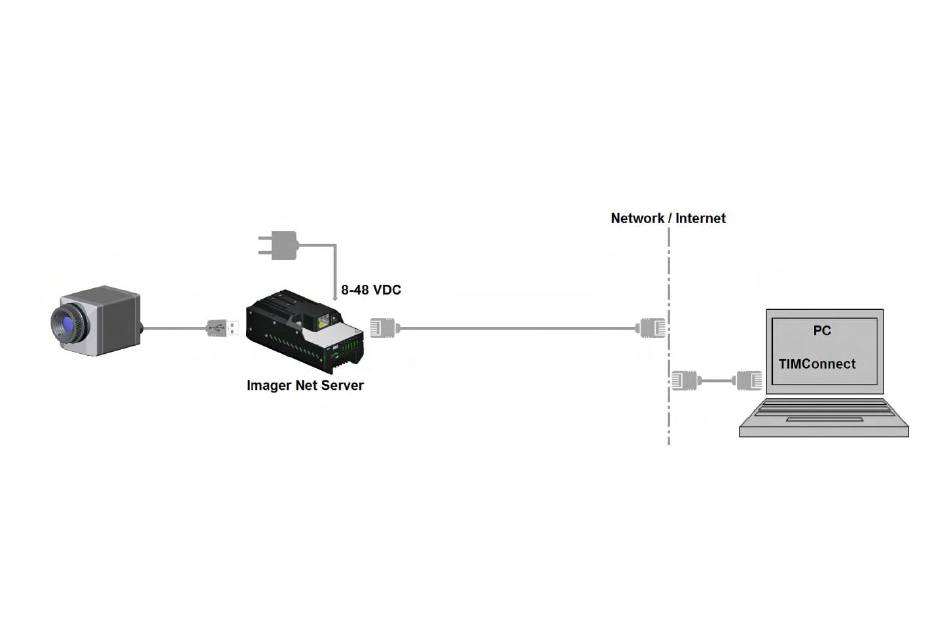

Verbinden Sie den Imager über das mitgelieferte USB-Anschlusskabel mit der TIM NetBox. Verbinden Sie
den Ethernetanschluss an der TIM NetBox mit einem Netzwerk oder dem Internet (z.B. über einen Router).
Schließen Sie das mitgelieferte Netzteil an die TIM NetBox und an das Stromnetz an. Die TIM NetBox fährt
jetzt das System hoch und ist nach ca. 2 - 3 Minuten einsatzbereit.
Dies können Sie anhand der LEDs kontrollieren. Bei ordnungsgemäßer Funktion sollten jetzt L1 und L5
leuchten.
Ethernet-Netzwerkanschluss/ TIM NetBox über Netzteil versorgt
Bei Verwendung eines PoE-Injektors wird das Netzteil für die TIM NetBox nicht benötigt. Schließen Sie in
diesem Fall den PoE-Injektor wie unten abgebildet an. Bei ordnungsgemäßer Funktion sollten jetzt L1, L2
und L5 leuchten.
thermoIMAGER TIM NetBox
30
