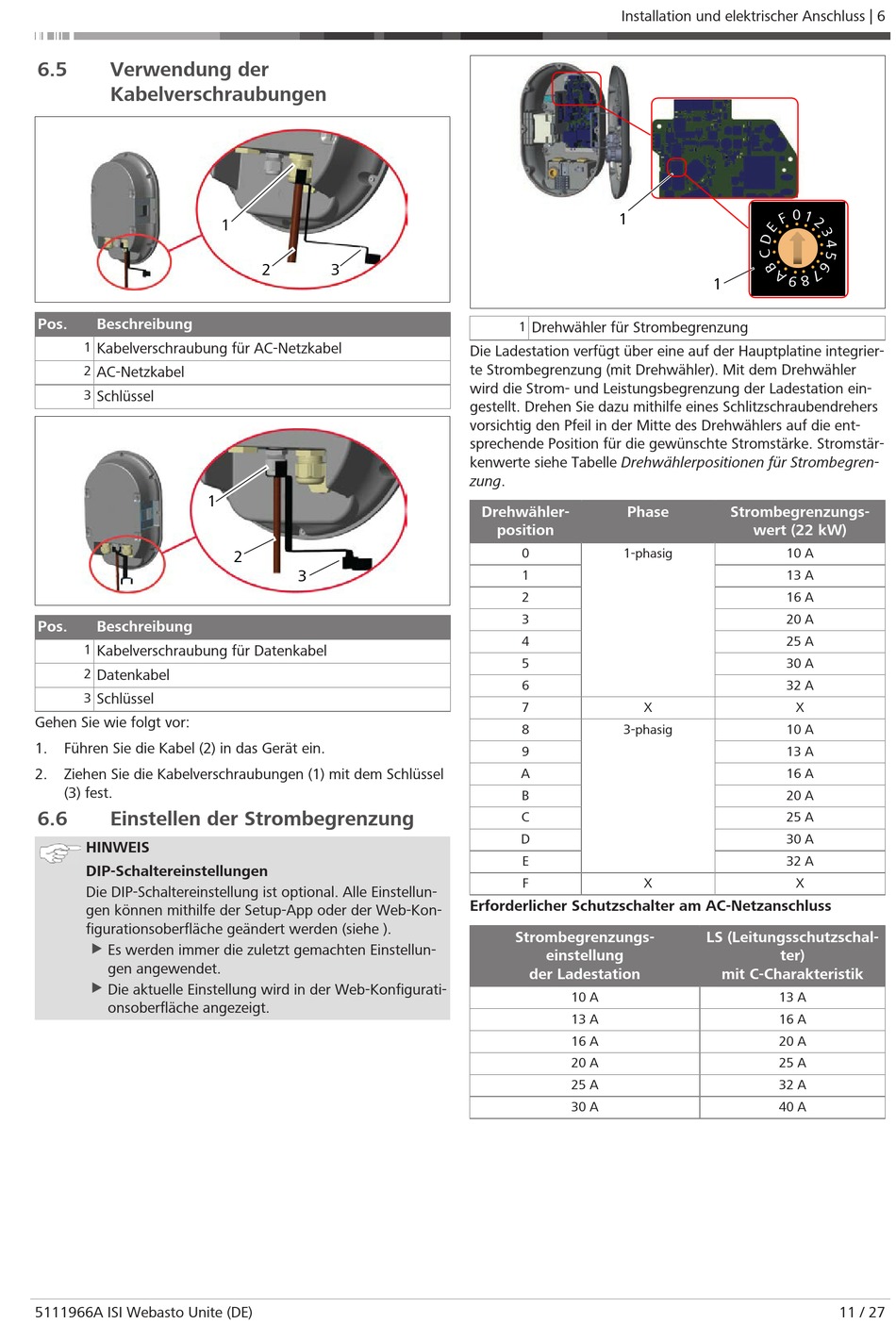

6.5
Verwendung der
Kabelverschraubungen
Pos.
Beschreibung
1
Kabelverschraubung für AC-Netzkabel
2
AC-Netzkabel
3
Schlüssel
Pos.
Beschreibung
1
Kabelverschraubung für Datenkabel
2
Datenkabel
3
Schlüssel
Gehen Sie wie folgt vor:
1.
Führen Sie die Kabel (2) in das Gerät ein.
2.
Ziehen Sie die Kabelverschraubungen (1) mit dem Schlüssel
(3) fest.
6.6
Einstellen der Strombegrenzung
HINWEIS
DIP-Schaltereinstellungen
Die DIP-Schaltereinstellung ist optional. Alle Einstellun-
gen können mithilfe der Setup-App oder der Web-Kon-
figurationsoberfläche geändert werden (siehe ).
u
Es werden immer die zuletzt gemachten Einstellun-
gen angewendet.
u
Die aktuelle Einstellung wird in der Web-Konfigurati-
onsoberfläche angezeigt.
5111966A ISI Webasto Unite (DE)
1
2
3
1
2
3
Installation und elektrischer Anschluss | 6
1
1
Drehwähler für Strombegrenzung
Die Ladestation verfügt über eine auf der Hauptplatine integrier-
te Strombegrenzung (mit Drehwähler). Mit dem Drehwähler
wird die Strom- und Leistungsbegrenzung der Ladestation ein-
gestellt. Drehen Sie dazu mithilfe eines Schlitzschraubendrehers
vorsichtig den Pfeil in der Mitte des Drehwählers auf die ent-
sprechende Position für die gewünschte Stromstärke. Stromstär-
kenwerte siehe Tabelle Drehwählerpositionen für Strombegren-
zung.
Drehwähler-
Phase
position
0
1-phasig
1
2
3
4
5
6
7
8
3-phasig
9
A
B
C
D
E
F
Erforderlicher Schutzschalter am AC-Netzanschluss
Strombegrenzungs-
einstellung
der Ladestation
10 A
13 A
16 A
20 A
25 A
30 A
1
Strombegrenzungs-
wert (22 kW)
10 A
13 A
16 A
20 A
25 A
30 A
32 A
X
X
10 A
13 A
16 A
20 A
25 A
30 A
32 A
X
X
LS (Leitungsschutzschal-
ter)
mit C-Charakteristik
13 A
16 A
20 A
25 A
32 A
40 A
11 / 27
