Installation
18

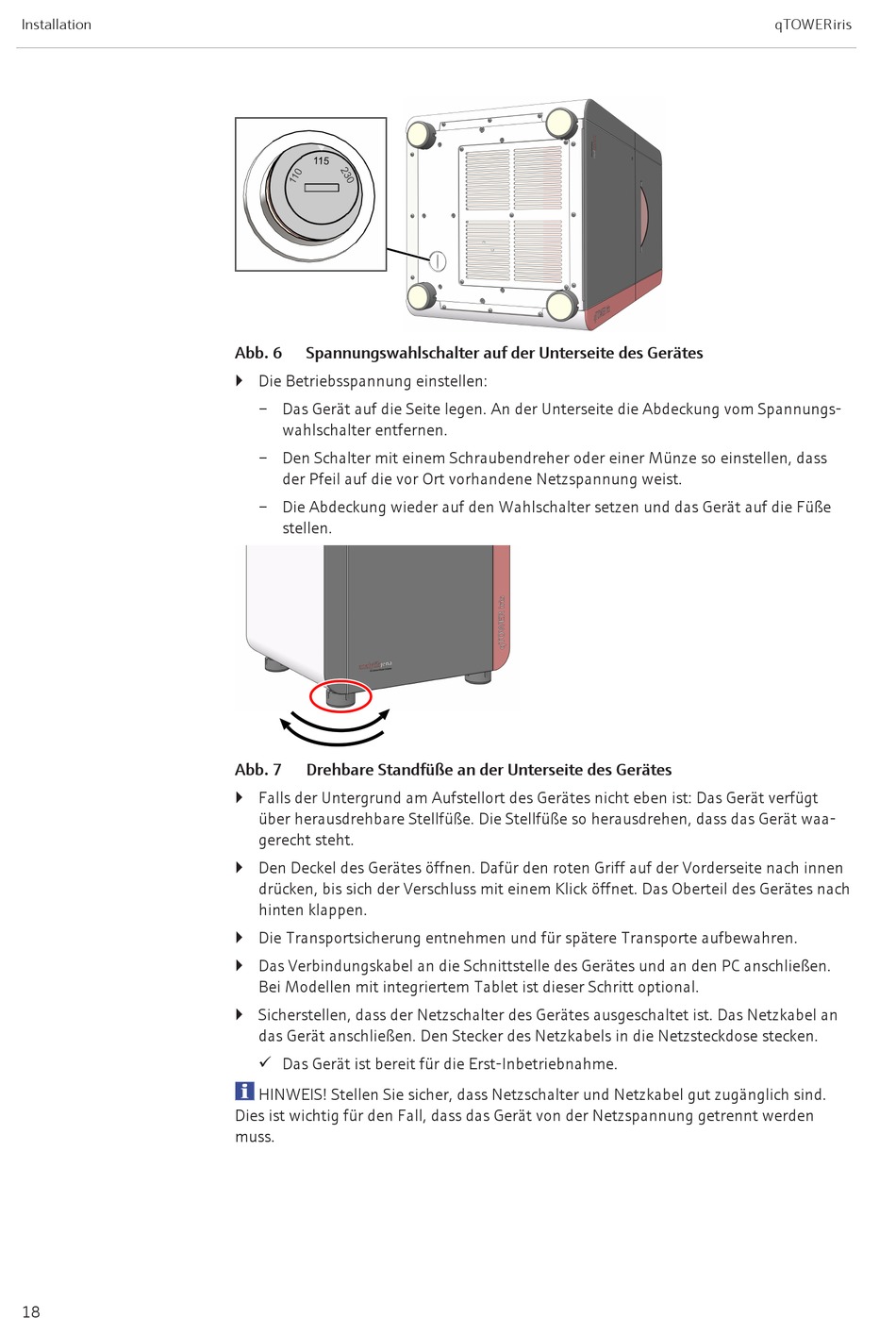

Abb. 6 Spannungswahlschalter auf der Unterseite des Gerätes
} Die Betriebsspannung einstellen:
– Das Gerät auf die Seite legen. An der Unterseite die Abdeckung vom Spannungs-
wahlschalter entfernen.
– Den Schalter mit einem Schraubendreher oder einer Münze so einstellen, dass
der Pfeil auf die vor Ort vorhandene Netzspannung weist.
– Die Abdeckung wieder auf den Wahlschalter setzen und das Gerät auf die Füße
stellen.
Abb. 7 Drehbare Standfüße an der Unterseite des Gerätes
} Falls der Untergrund am Aufstellort des Gerätes nicht eben ist: Das Gerät verfügt
über herausdrehbare Stellfüße. Die Stellfüße so herausdrehen, dass das Gerät waa-
gerecht steht.
} Den Deckel des Gerätes öffnen. Dafür den roten Griff auf der Vorderseite nach innen
drücken, bis sich der Verschluss mit einem Klick öffnet. Das Oberteil des Gerätes nach
hinten klappen.
} Die Transportsicherung entnehmen und für spätere Transporte aufbewahren.
} Das Verbindungskabel an die Schnittstelle des Gerätes und an den PC anschließen.
Bei Modellen mit integriertem Tablet ist dieser Schritt optional.
} Sicherstellen, dass der Netzschalter des Gerätes ausgeschaltet ist. Das Netzkabel an
das Gerät anschließen. Den Stecker des Netzkabels in die Netzsteckdose stecken.
ü Das Gerät ist bereit für die Erst-Inbetriebnahme.
HINWEIS! Stellen Sie sicher, dass Netzschalter und Netzkabel gut zugänglich sind.
Dies ist wichtig für den Fall, dass das Gerät von der Netzspannung getrennt werden
muss.
