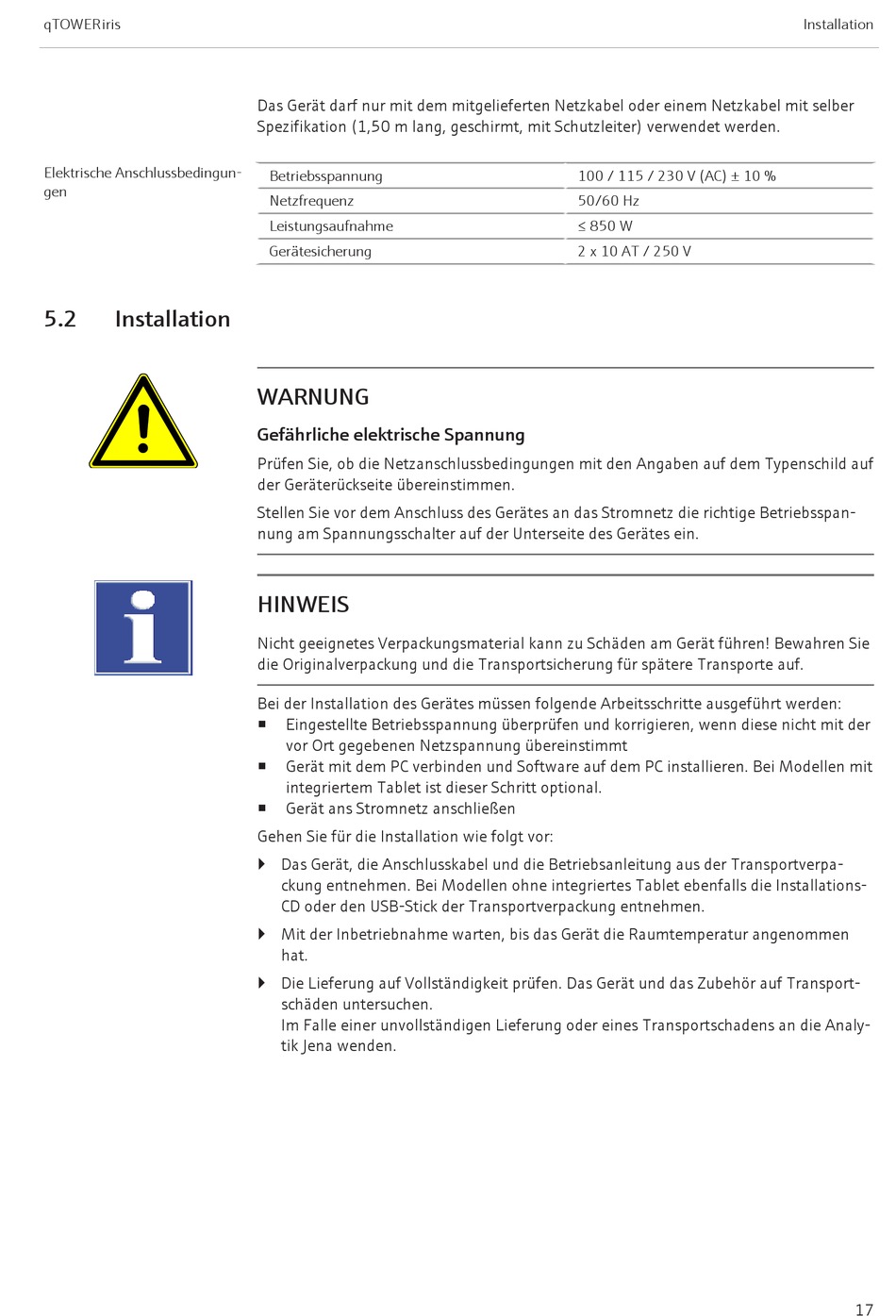

Endress+Hauser Analytik Jena qTOWER iris Bedienungsanleitung Seite 17

qTOWER iris
Elektrische Anschlussbedingun-
gen
5.2 Installation
Das Gerät darf nur mit dem mitgelieferten Netzkabel oder einem Netzkabel mit selber
Spezifikation (1,50 m lang, geschirmt, mit Schutzleiter) verwendet werden.
Betriebsspannung
Netzfrequenz
Leistungsaufnahme
Gerätesicherung
WARNUNG
Gefährliche elektrische Spannung
Prüfen Sie, ob die Netzanschlussbedingungen mit den Angaben auf dem Typenschild auf
der Geräterückseite übereinstimmen.
Stellen Sie vor dem Anschluss des Gerätes an das Stromnetz die richtige Betriebsspan-
nung am Spannungsschalter auf der Unterseite des Gerätes ein.
HINWEIS
Nicht geeignetes Verpackungsmaterial kann zu Schäden am Gerät führen! Bewahren Sie
die Originalverpackung und die Transportsicherung für spätere Transporte auf.
Bei der Installation des Gerätes müssen folgende Arbeitsschritte ausgeführt werden:
Eingestellte Betriebsspannung überprüfen und korrigieren, wenn diese nicht mit der
¡
vor Ort gegebenen Netzspannung übereinstimmt
¡ Gerät mit dem PC verbinden und Software auf dem PC installieren. Bei Modellen mit
integriertem Tablet ist dieser Schritt optional.
¡ Gerät ans Stromnetz anschließen
Gehen Sie für die Installation wie folgt vor:
} Das Gerät, die Anschlusskabel und die Betriebsanleitung aus der Transportverpa-
ckung entnehmen. Bei Modellen ohne integriertes Tablet ebenfalls die Installations-
CD oder den USB-Stick der Transportverpackung entnehmen.
} Mit der Inbetriebnahme warten, bis das Gerät die Raumtemperatur angenommen
hat.
} Die Lieferung auf Vollständigkeit prüfen. Das Gerät und das Zubehör auf Transport-
schäden untersuchen.
Im Falle einer unvollständigen Lieferung oder eines Transportschadens an die Analy-
tik Jena wenden.
100 / 115 / 230 V (AC) ± 10 %
50/60 Hz
≤ 850 W
2 x 10 AT / 250 V
Installation
17
