qTOWER iris

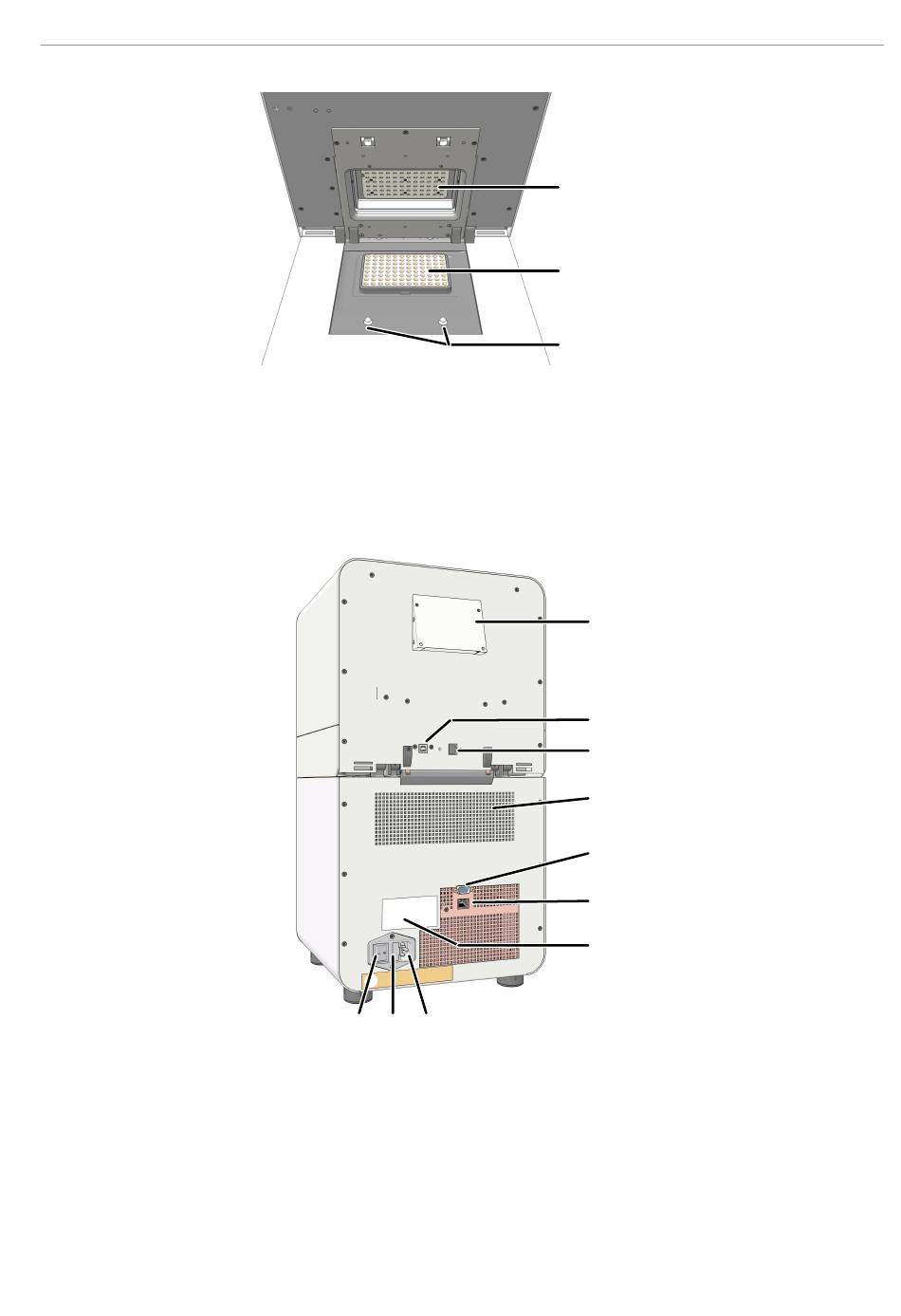

Abb. 2 Geöffnetes Gerät
1 Heizdeckel
3 Riegelzapfen
Der Netzanschluss und der Netzschalter befinden sich auf der Geräterückseite.
Ebenso befinden sich Verbindungsschnittstellen auf der Geräterückseite: eine USB-
Schnittstelle zur Verbindung mit dem PC und eine Ethernet-Schnittstelle zur Verbindung
mit einem Netzwerk.
10 9 8
Abb. 3 Rückseite des Gerätes
1 Lüftung Fluoreszenzspektrometer
3 Ethernet-Anschluss (nur bei Modellen
mit integriertem Tablet)
5 Service-Anschluss
7 Typenschild
9 Sicherungslade für Gerätesicherung
1
2
3
2 Probenblock
1
2
3
4
5
6
7
2 USB-Schnittstelle für Verbindungskabel
zu einem externen PC
4 Lüftungsgitter am Thermocycler
6 Ethernetport für Netzwerkanschluss
8 Netzanschluss
Netzschalter
Aufbau und Funktion
