Über dieses Produkt
A2553

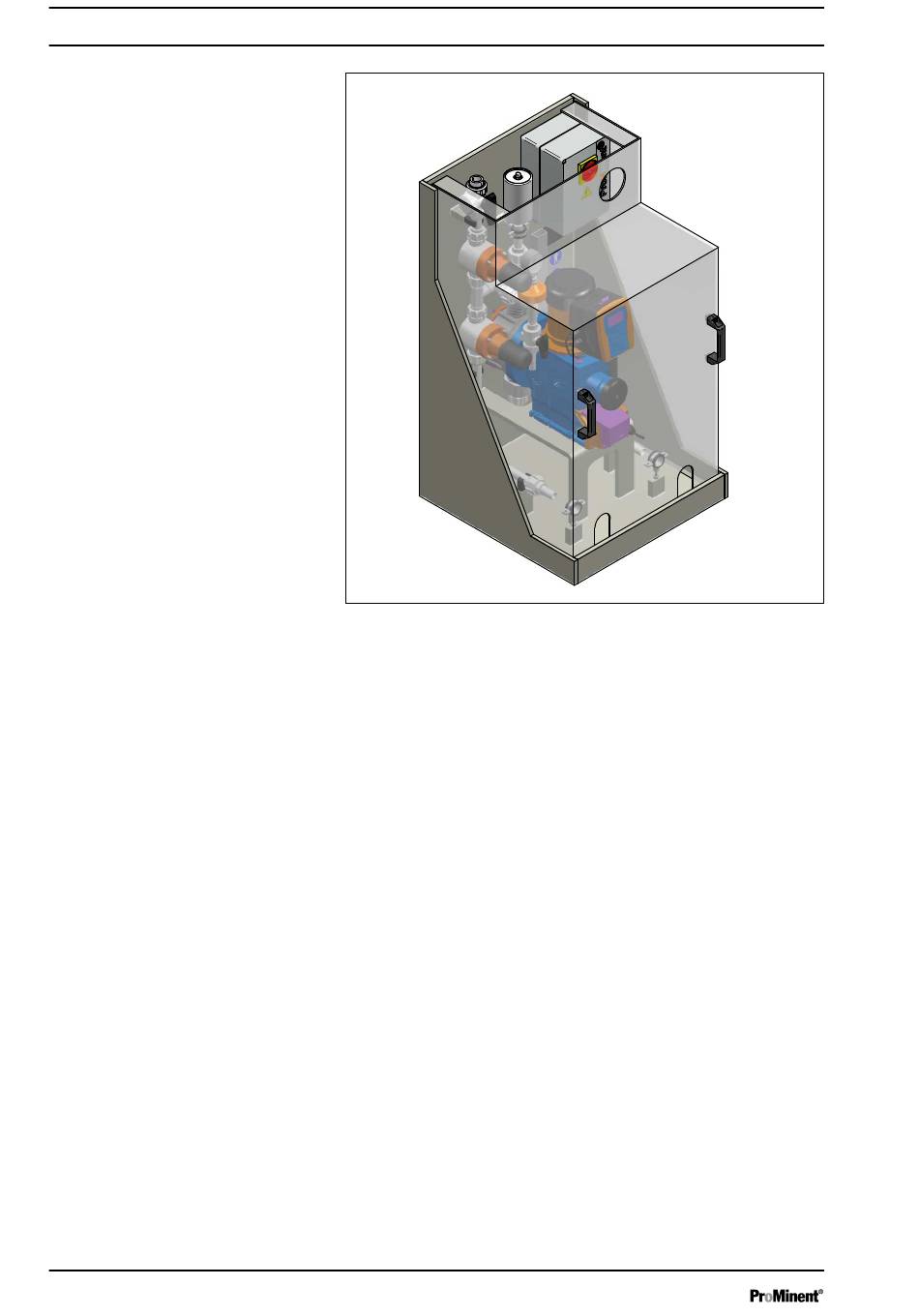

Abb. 2: Dosiersystem mit druckseitigem und saugseitigen Spülan‐
schluss, mit optionaler Spritzschutzhaube.
Die Einstellung des Druckhalte- und der Überströmventile wird mit
Hilfe eines Manometers vorgenommen. Dazu wird das Manometer
an den dafür vorgesehen Anschluss aufgeschraubt. (Abb. 1 Posi‐
tion 4)
Druckseitig wird die Anlage über ein Einlegeteil an die bauseitig
weiterführenden Rohrleitungen angeschlossen. (Abb. 1 Position 6)
Die Anlage ist mit einem Spülanschluss auf der Druckseite und auf
der Saugseite (3- Wegekugelhahn) ausgerüstet. (Abb. 1 Position 1
und 5).
