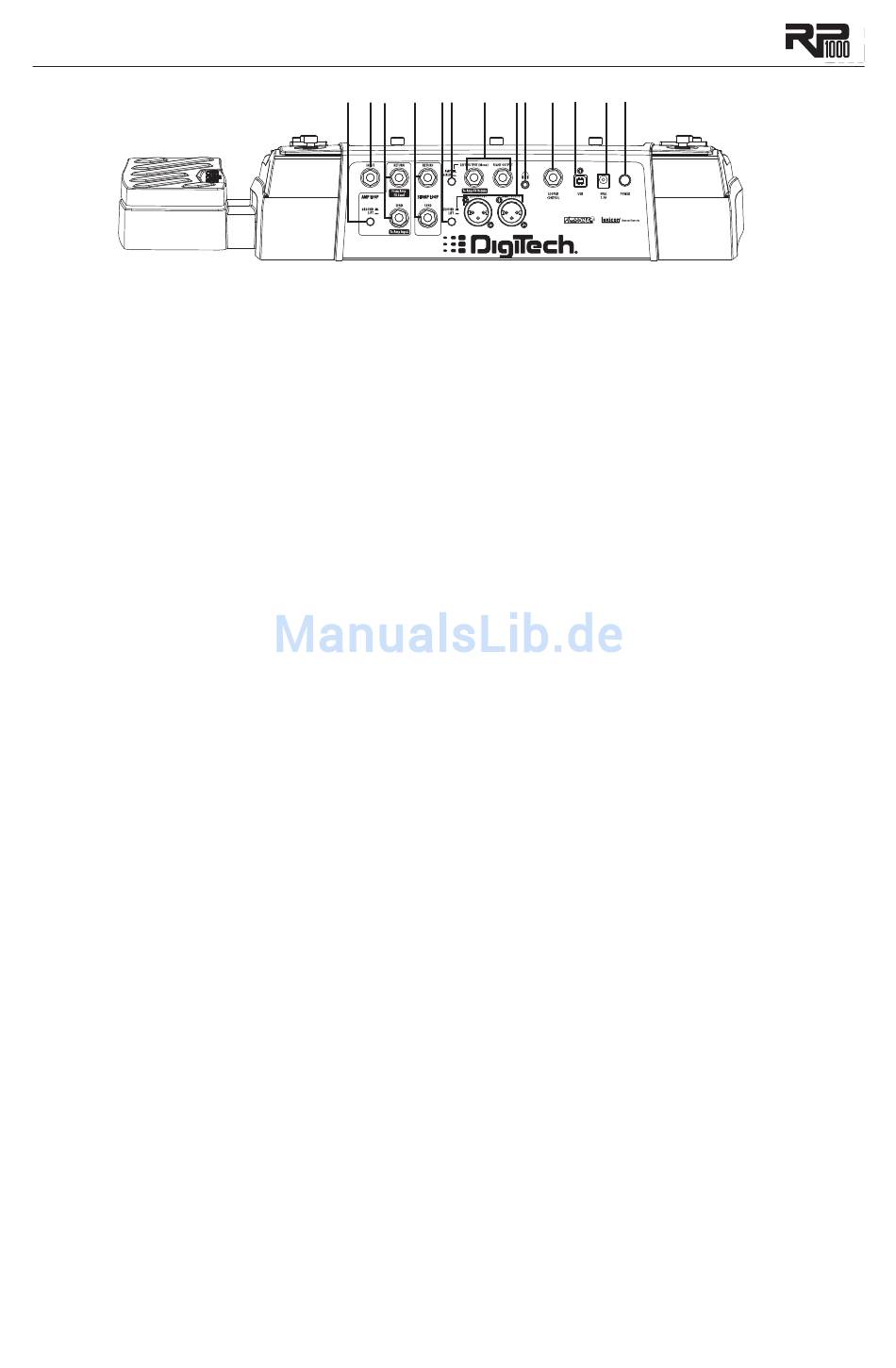

Rückseite
1. Amp Loop Ground Lift
Dieser Schalter kann von Nutzen sein sollte das RP1000 mit mehreren Geräten verbunden sein. In diesem Fall kann sogenanntes Netz-
brummen auftreten das durch drücken dieses Schalters behoben werden kann.
2. Input
Hochohmiger ¼" Instrumenten Eingang
3. Amp Loop
Diese ¼" Send und Return Buchsen, dienen dazu einen externen Verstärker oder Vorverstärker in das RP1000 einzubinden. Der Ground
Lift Schalter kann hierbei von Nutzen sein sollte das RP1000 durch die Vebindung mit mehreren Geräten brummen oder rauschen.
4. Stomp Loop
Diese ¼" Send und Return Buchsen, dienen dazu einen externen Effekt in das RP1000 einzubinden. Die Stomp Loop kann dabei vor oder
nach dem Preamp positioniert werden („pre oder post distortion").
5. Ground Lift Schalter
Dieser Schalter trennt den Pin 1 der XLR Ausgänge von der Gehäusemasse. Dieser Vorgang kann angezeigt sein, um durch mehrfach
angeschlossene Signalwege oder Geräte entstandene Brummschleifen zu eliminieren.
6. Amp/Mixer Schalter
Dieser Schalter optimiert das Ausgangssignal der ¼" Ausgänge zur Verwendung mit einem Verstärker oder Mischer. Hier wird eine
Lautsprechersimulation zu oder abgeschaltet.
7. ¼" Line Ausgänge
Diese ¼" Ausgänge können direkt an einen Gitarrenverstärker oder an einen Mischer angeschlossen werden. Der frontseitige Master
Volumen Regler steuert den Pegel dieser Ausgänge.
8. XLR Mischer Ausgänge
Diese XLR Ausgänge werden an eine Aufnahmeeinheit oder an einen Mischer angeschlossen. Diese Ausgänge sind immer mit einer Laut-
sprecherkompensation versehen, da sie ausschliesslich an ein sogenanntes Fullrange System angeschlossen werden (Monitore, PA, Re-
korder, Soundkarten etc).
9. Kopfhörer Ausgang
Schliessen sie ihren Kopfhörer hier an. Das Ausgangssignal ist optimiert für einen Kopfhörer mit 60 Ohm oder weniger.
10. Looper Control Input
Diese ¼" TRS Buchse ermöglicht ihnen einen FS3X Fußschalter anzuschliessen und den RP1000 Looper damit zu steuern.
11. USB Anschluss
Mit dem USB-Port können Sie das RP1000 mit einem Computer verbinden. Der USB-Port erfüllt zwei Zwecke: (1) Um mit dem X-Edit™
Editor zu arbeiten. (2) Um zwischen Computer und RP1000 Audio-Streaming zu ermöglichen, sobald Sie mit dem Cubase LE4 arbei-
ten. Das Audio-Streaming bzw. der Audiosignalfluss ist auf 2 Spuren zum Computer hin und auf 2 Spuren vom Computer weg begrenzt.
Bitte lesen Sie in der RP1000 Software Installationsanleitung nach und sehen Sie auch die Cubase LE4 online Bedienungsanleitung ein,
um alle Einstellungen richtig zu etablieren.
12. Stromversorgung (Power Input)
Hier schließen Sie die DigiTech PS0913B Stromversorgung an.
13. An/Aus Schalter
Hier wird das RP1000 ein- und ausgeschaltet.
