5. INPUT CLIP LED - Leuchtet, wenn das eingehende Signal übersteuert ist.
6. DISPLAY - Liefert Informationen über die verschiedenen Funktionen.
7. INPUT GAIN-Regler - Regelt den Eingangssignalpegel.
8. STORE-Taste - Speichert oder kopiert Presets auf User Preset-Speicherplätze.
9. EXPRESSIONPEDAL - Steuert die Vocal 300 Parameter in Echtzeit.

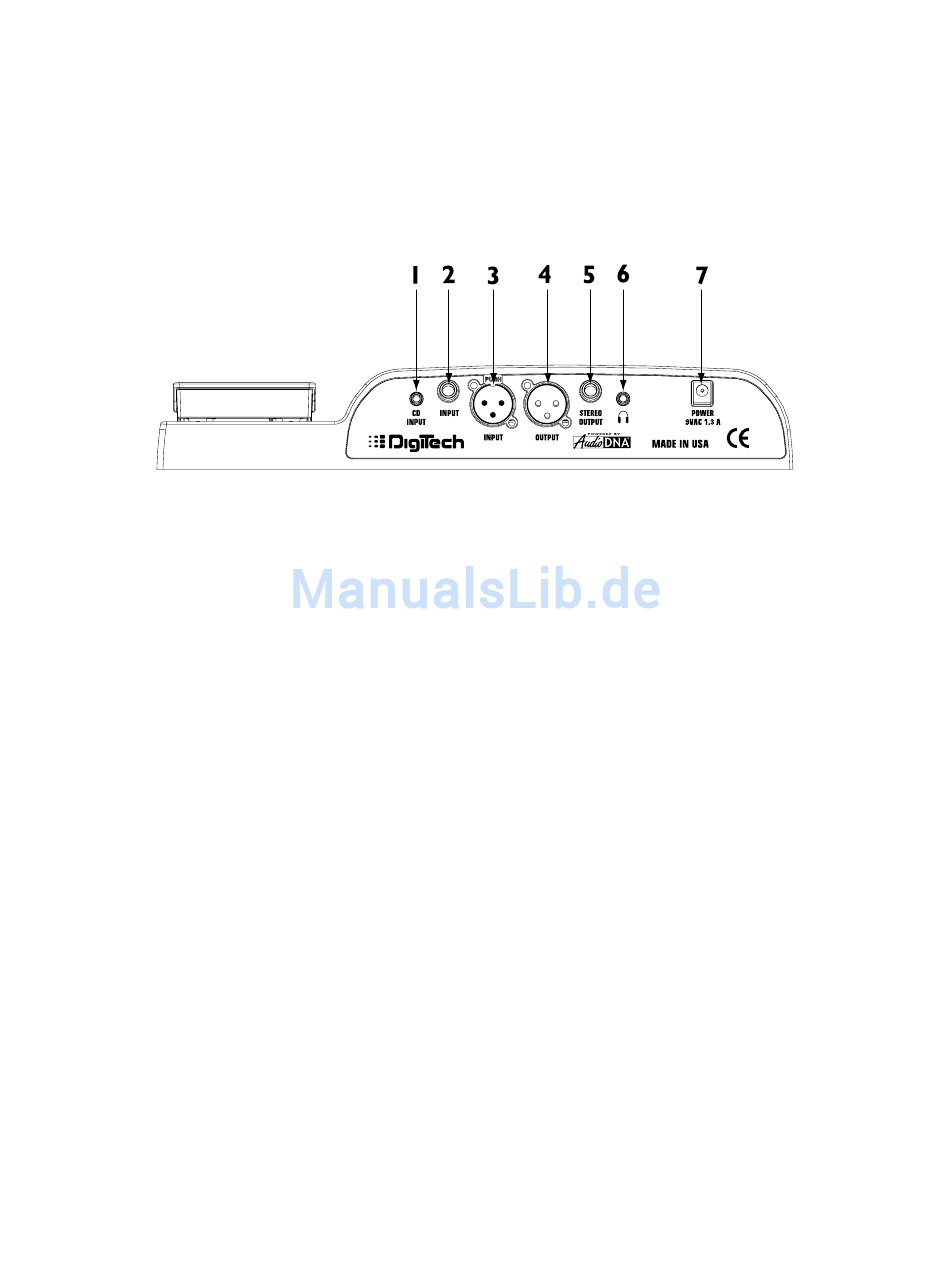

Rückseite
1. 1/8" CD INPUT - Schließen Sie an diese Buchse den Kopfhörer-Ausgang Ihres
CD/MP3 Players oder Ihres Bandgeräts an. Mittels dieser Buchse können Sie zu
Musikaufnahmen singen.
2.Asymmetrische 1/4" INPUT-Buchse - Schließen Sie an diese Buchse den Ausgang
eines CD Players, Mischers oder eines anderen Line-Pegel-Geräts an.
Anmerkung:Wenn dieser Eingang belegt ist,wird der XLR-Eingang deaktiviert.
3. Symmetrische XLR INPUT-Buchse - Schließen Sie an diese Buchse ein Mikrofon an.
4. Symmetrische Mono XLR OUTPUT-Buchse - Verbinden Sie diese Buchse mit
dem XLR-Eingang eines Mischers.
5.1/4" TRS STEREO OUTPUT-Buchse - Schließen Sie an diesen Ausgang ein 1/4" Stereo "Y"
Kabel an (wird bei Verwendung eines 1/4" Mono TS Steckers zu einem 1/4" Mono Ausgang).
6. 1/8" HEADPHONE-Ausgang - Schließen Sie an diese Buchse Ihre Stereo-Kopfhörer an.
7. POWER-Buchse - Schließen Sie an diese Buchse nur das DigiTech PS0913B Netzteil an.
Vocal 300 anschließen
Sie können den Vocal 300 auf verschiedene Arten anschließen. Die folgenden
Diagramme zeigen einige mögliche Optionen.
Mono-Betrieb
1. Drehen Sie den INPUT GAIN-Regler ganz nach links (7-Uhr-Position).
2. Stellen Sie den Fader des Mischerkanals auf 0 dB ein.
3. Stellen Sie den Masterfader des Mischers auf seine Minimalposition (kein
Ausgangssignal) ein.
4. Schließen Sie das Mikrofon an den XLR-EINGANG des Vocal 300 an.
5.Verbinden Sie den XLR-AUSGANG des Vocal 300 über ein XLR-Kabel mit
dem XLR Mikro-Eingang des gewählten Mischerkanals.
6. Singen Sie und drehen Sie den INPUT GAIN-Regler des Vocal 300 langsam
auf, bis die INPUT CLIP LED bei den stärksten Signalen aufleuchtet.
2
