Inhaltszusammenfassung für DigiTech RP90
- Seite 2 Sicherheitshinweise Lesen Sie sich zu Ihrem eigenen Schutz den folgenden Abschnitt genau durch: Die obigen international anerkannten Symbole sollen Sie 1. Lesen Sie diese Instruktionen. vor möglichen Gefahren durch Elektrogeräte warnen. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den 2.
- Seite 3 1. Die Garantie-Registrierkarte muss innerhalb von zehn Tagen nach Kaufdatum abgeschickt werden, um dieser Garantie Gültigkeit zu verleihen. 2. DigiTech garantiert, dass dieses Produkt, sofern es ausschließlich in den USA verwendet wird, bei normalem Einsatz und nor maler Wartung frei von Verarbeitungs- und Materialfehlern ist.
-
Seite 4: Inhaltsverzeichnis
Inhaltsangabe Sektion I – Einführung Sektion II – Editier-Funktionen Step Filter Sich mit dem RP90 vertraut Editieren/Erstellen von Presets 21 Detune machen Abspeichern/Kopieren/Benennen Pitch Shift Lieferumfang eines Presets DigiTech® Whammy™ Über das RP90 Delay Betriebsart „Performance“ Sektion III – Modelle/Parameter Reverb Betriebsart „Bypass“... -
Seite 5: Sektion I - Einführung
Produkt verwendet wurden, sind Markennamen ihrer jeweiligen Hersteller und unterstützen DigiTech oder Harman International Industries, Inc. nicht. Sie sind weder mit DigiTech verwandt, noch in Verbindung zu bringen und wurden lediglich dazu benutzt, um die jeweiligen Produkte zu identifizieren, die in der Herstellung dieses Produktes verwendet wurden. -
Seite 6: Über Das Rp90
Schalten Sie das RP90 zum ersten Mal ein, startet es in dem sogenannten Performance Modus. Im Performance Modus haben Sie Zugriff zu allen Presets im RP90 mittels der Up und Down Fußtaster. Die Edit Up/Down Knöpfe navigieren Sie durch die Effekte in der Matrix. - Seite 7 Die rechten 6 roten LEDs zeigen einen zu hohen Ton an, der tiefer gestimmt werden muss. Die linken 6 roten LEDs zeigen einen zu tiefen Ton an, der höher gestimmt werden muss. Die mittlere grüne LED zeigt einen rich- tig gestimmten Ton an. Die mittlere LED zeigt eine korrekte Stimmung an.
- Seite 8 Regler für die Klangbibliothek (Tone Library) Diesen Knopf können Sie jederzeit drücken, um Zugriff zur Tone Library zu erhalten (mit Ausnahme wenn Sie sich im Bypass oder im Tuner befinden). In der Betriebsart „Performance“ können Sie mit diesem Knopf eine Reihe von verschiedenen Verstärkermodellen aufrufen, die sowohl Blues und Country als auch Metal-Stilistiken abdecken.
-
Seite 9: Regler Für Effekt Level
Speicher des RP90 befinden. Presets können mittels der Fußtasten aufgerufen werden. Die jeweils aktiven Effekte des gewählten Presets werden durch eine LED angezeigt, die vor der jeweiligen Effektmatrix liegt. Das RP90 wird mit 50 „User“ Presets (1-50) und 50 werksseitig eingestellten „Factory“ Presets (51-00) ausgeliefert. Die „User“... - Seite 10 Der Tone Library Knopf, der Effekt Library Knopf und der Effekt Level Knopf machen es einfach und intuitiv neue Klänge, Effekte oder Effektketten zu laden. Value Knöpfe 1. Wählen Sie mit dem Regler 2. Wählen Sie mit dem Regler 3. Stellen Sie mit dem Regler der Klangbibliothek einen für die Effektbibliothek einen für den Effekt Level die...
-
Seite 11: Eine Tour Durch Die Funktionen Des Rp90

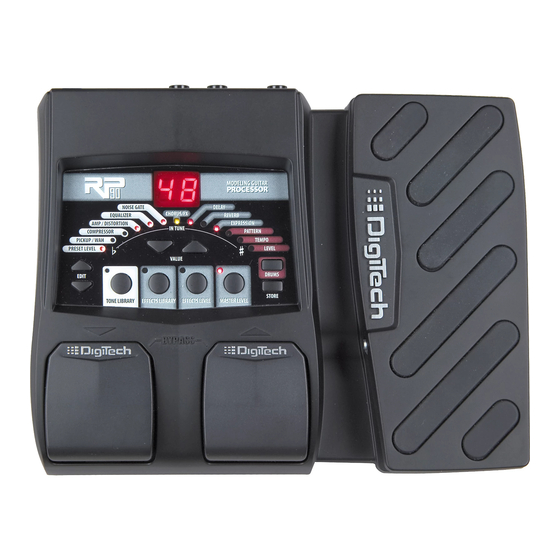

Eine Tour durch die Funktionen des RP90 Die Vorderansicht... - Seite 12 2. Tone Library, Effekt Library, Effekt Level und Master Level Knöpfe Das Herzstück des RP90 beim Erschaffen eines Presets sind die Tone Library, die Effekt Library und die Effekt Level Knöpfe. Drücken Sie einen dieser Knöpfe und betätigen Sie die Value Up/Down Knöpfe, dadurch können Sie aus einer Palette von 20 Verstärker/Verzerrer Modellen wählen, 20 verschiedene Effektketten aufrufen oder die...
- Seite 13 Wert die Intensität der Effekte erhöht und mit abnehmendem Wert die Intensität der Effekte vermindert. Master Level Knopf Der Master Level Knopf regelt die Gesamtlautstärke des RP90. Drücken Sie diesen Knopf und benutzen Sie die Value Up/Down Tasten, um die Ausgangslautstärke des RP90 zu verändern.
- Seite 14 3. Edit Up/Down Die Edit Up/Down Tasten wählen den Effekt aus, der editiert werden soll. Sobald ein Effekt ausgewählt ist, zeigt das Display den Wert des Effektes an. Ein Punkt in der unteren rechten Ecke zeigt Ihnen an, dass ein Effekt verändert wurde. Die Edit Up/Down Tasten werden außerdem dazu benutzt, um die Parameter des Schlagzeugcomputers des RP70 zu verändern.
-
Seite 15: Rückseite
Lesen Sie auf Seite 21 nach, um mehr über das Abspeichern von Presets zu erfahren. 8. Expression Pedal Durch das Expression Pedal erhalten Sie eine Echtzeit Steuerung der Lautstärke des RP90, des Wahs oder einem anderen zugeordneten Effektparameter Die Rückansicht des RP90... -
Seite 16: Der Einstieg Ins Gerät
Position), sobald Sie einen Kopfhörer zum Anhören benutzen. Anmerkung: Das Kopfhörersignal kann entweder ein Stereo- oder Monosignal liefern, abhängig davon, was Sie an den Klinkenausgängen des RP90 angeschlossen haben. Sollte keine Buchse der Klinkenausgänge belegt sein, ist das Signal im Kopfhörer auf alle Fälle Stereo. -
Seite 17: Anschlüsse Herstellen
Es gibt mehrere Möglichkeiten wie Sie das RP90 anschließen können. Bevor Sie jedoch das RP90 anschließen, stellen Sie sicher, dass sowohl das RP90, als auch Ihre Verstärker ausgeschaltet sind. Es gibt keinen Netzschalter am RP90. Um das RP90 an- oder auszuschalten, müssen Sie die Stromversorgung, das PS200R anschließen oder es vom RP90 trennen. -
Seite 18: Stereo-Betrieb
Um eine Stereo Anwendung zu erhalten, schließen Sie ein Instrument mittels eines Klinkenkabels am Eingang des RP90 an und beide Ausgänge des RP90 (Left –links – Mono und Right – Rechts) jeweils an einen Eingang an einem (insgesamt also zwei) Verstärker an. Schließen Sie jeweils ein Kabel an einem Verstärker bzw. dem Eingang eines Kanals an einem Mischpult oder an einer Seite eines Stereo Leistungsverstärkers an. - Seite 19 Stereo Mixer Setup Der Amp/Mixer Knopf steht auf „Mixer“...
-
Seite 20: Stromanschluss
RP90 auf „0“ herunter. 4. Schalten Sie nun Ihren Verstärker ein und bringen Sie ihn auf die gewünschte Abhörlautstärke. 5. Drehen Sie nun den Master Level Regler am RP90 langsam auf, bis Sie Ihre gewünschte Abhörlautstärke erreicht haben. 2. Schließen Sie das PS200R an diese Buchse an 4. -
Seite 21: Sektion Ii - Editier-Funktionen
Sektion II – Editier-Funktionen Editieren / Erstellen von Presets Das RP90 wurde so entworfen, dass das Editieren und das Erschaffen von Presets einfach und intuitiv geschehen kön- nen. Beabsichtigen Sie Ihren ganz speziellen, eigenen Sound zu erschaffen, müssen Sie mit einem existierenden Preset starten. -
Seite 22: Abspeichern/Kopieren/Benennen Eines Presets
Immer dann, wenn ein von Werksseite abgespeicherter Wert verändert wurde, müssen Sie diese Einstellung mittels des Store Knopfes abspeichern. Nicht abgespeicherte Einstellungen gehen nach dem Presetwechsel oder dem Ausschalten des RP90 verloren. Abspeichern, Kopieren und Benennen eines Presets Ist Ihr Preset nach Ihrem Geschmack verändert, können Sie Ihre Einstellung in eine der 50 „User“ Preset Speicherplätze sichern (Preset 1-50). -
Seite 23: Sektion Iii - Modelle/Parameter
Paket vorstellen. Die Reihenfolge mit der Verzerrer und Vorschaltgeräte angeschlossen werden, hat einen wesentlichen Einfluss auf deren spezifischen Klang. Das RP90 hat alle Effekte und Verstärker so gruppiert, dass Sie Ihre optimale Leistung erzielen. Das folgende Diagramm zeigt die Reihenfolge in der Sie angeschlossen... -
Seite 24: Modellbeschreibungen
Modellbeschreibungen: Jedes Verstärker- und Effektmodell im RP90 hat mehrere Einstellungen, aus denen Sie wäh- len können. Benutzen Sie die Value Up/Down Knöpfe, um die Werte des angewählten Effektes zu verändern. Die fol- gende Übersicht der Effekte des RP90 beschreibt die Einstellungen der einzelnen Effekte.. -
Seite 25: Compressor
Blackface Twin Reverb, Fender Twin Reverb, Marshall Super Lead, Marshall Slant, Marshall Master Volume, Marshall Straight, Vox AC30, Mesa Boogie, Dunlop Cry Baby, Vox Clyde McCoy Wah, Ibanez Tube Screamer, Boss DS-1, Electro-Harmonix Big Muff sind Produkte von Mitbewerbern von DigiTech und sind Markennamen der jeweiligen Hersteller in den USA und anderen Ländern. -
Seite 26: Distortion
O1-O9 DigiTech® Solo Verstärkermodell mit einem DigiTech Solo 4x12 Lautsprechermodell E1-E9 DigiTech Metal Verstärkermodell mit einem DigiTech Metal 4x12 Lautsprechermodell n1-n9 DigiTech Bright Clean Verstärkermodell mit einem DigiTech Bright Clean 4x12 Lautsprechermodell u1-u9 DigiTech Clean Tube Verstärkermodell mit einem Lautsprechermodell basierend auf einem Fender Twin Reverb 2x12 Lautsprecher/Box Verstärker/Distortion Modelle... - Seite 27 Andere AC Acoustic Guitar Simulator Der EQ des RP90 hilft Ihnen mittels der Regler Bass, Midrange (Mitten) und Treble (Höhen) Ihren Klang weiter zu verfeinern und zu formen. Die Einstellungen des EQs sind: b1-b9 Bass Regler. b1-b4 verringert den Bassfrequenzanteil um -12dB, -9dB, -6dB und -3dB.
-
Seite 28: Noise Gate
Noise Gate „Der Noise Gate Effekt beinhaltet zwei Modelle: ein „Silencer Gate“ und das „Auto Swell Gate“. Ein „Silencer Gate“ wurde designt, um Nebengeräusche in Ihren Spielpausen zu minimieren oder zu eliminieren. Die Parameter des „Silencer Gates“ beinhalten neun Einstellungen (g1-g9), die alle verschiedene Schwellenwertpegel besitzen. -
Seite 29: Chorus
Chorus fügt Ihrem Signal ein kurzes Delay hinzu. Die Stimmung des verzögerten Signals wird zyklisch moduliert und dann dem Original beigemischt, um einen fetteren Sound und einen Stereo-Eindruck zu erzeugen. Der Chorus Effekt des RP90 beinhaltet folgende Modelle: den klassischen Boss® CE-2 Chorus und den DigiTech’s Dual Chorus. -
Seite 30: Flanger
Flanger Ein Flanger bedient sich des gleichen Prinzips wie der Chorus, benutzt aber eine kürzere Delay-Zeit und fügt dem modulierten Delay noch Wiederholungen (Regeneration) hinzu. Dadurch entsteht eine übertriebene Auf/Ab Sweep-Bewegung des Effekts. Die Einstellungen sind F F 1 1 – – F F 9 9 . Phaser Ein Phaser teilt das eingehende Signal und ändert die Phase der einen Signalhälfte. -
Seite 31: Auto Ya
YaYaTM Ein YaYa Effekt kombiniert die Eigenschaften von Wah und Flanger und erzeugt einen fast menschlichen Vokalklang, so als ob die Gitarre “Yah” sagen würde. Steuern Sie den Effekt mittels eines optionalen Expressionpedals. Die Einstellungen sind Y Y 1 1 - - Y Y 9 9 . AutoYaTM Das AutoYahTM liefert ähnlich dem Effekt des YaYa’s eine automatische Klanganimation, basierend auf der Stärke des Saitenanschlags bei gleichbleibender Geschwindigkeit der „Ya Artikulation“. -
Seite 32: Digitech® Whammy
Originalsignal eine in der Tonhöhe veränderbare zweite Stimme hinzu. Wenn Sie das Pedal bewegen, wird der Ton entweder nach oben oder unten verschoben. Sobald das DigiTech Whammy ausgewählt ist, wird es automa- tisch vor dem jeweiligen Verstärker platziert (sehen Sie hierzu das Blockdiagramm auf Seite 20). Die Einstellungen... - Seite 33 Delay Variation Pong Delay OF Delay Effekt ist ausgeschaltet. P1 feedback=5% level=15 P2 feedback=5% level=30 Analog Delay P3 feedback=5% level=50 A1 feedback=5% level=15 P4 feedback=20% level=15 A2 feedback=5% level=30 P5 feedback=20% level=30 A3 feedback=5% level=50 P6 feedback=20% level=50 A4 feedback=20% level=15 P7 feedback=45% level=15 A5 feedback=20% level=30 P8 feedback=45% level=30...
-
Seite 34: Reverb
Sektion IV - Weitere Funktionen Die Zuordnung des Expression Pedals Das Expression Pedal des RP90 kann in jedem Preset der Lautstärkekontrolle, dem Wah, dem Whammy oder einem anderen Effektparameter zugeordnet werden, um diesen Parameter in Echtzeit mit Ihrem Fuß zu steuern. . - Seite 35 Pitch Shift L L E E (Lautstärke des Pitch Shifted Signals) Amp g g A A (Expression Pedal regelt die Verstärkersättigung) Whammy H H Y Y (Expression Pedal fungiert als DigiTech® Chorus S S P P (Speed) L L E E (Level)
-
Seite 36: Drum Computer
Factory Reset Reset auf die Werkseinstellungen. Diese Funktion setzt das RP90 auf seine Werkseinstellungen zurück. Dieses Verfahren löscht alle selbst erstellten User Einstellungen. W W a a r r n n u u n n g g : : D D i i e e A A u u s s f f ü ü h h r r u u n n g g d d i i e e s s e e r r F F u u n n k k t t i i o o n n l l ö ö s s c c h h t t a a l l l l e e v v o o m m A A n n w w e e n n d d e e r r p p r r o o g g r r a a m m m m i i e e r r t t e e n n D D a a t t e e n n . . D D i i e e s s e e D D a a t t e e n n s s i i n n d d f f ü ü r r i i m m m m e e r r v v e e r r l l o o r r e e n n ! ! Stellen Sie sicher, dass Sie den Benutzerspeicher des RP90 löschen wollen und zum Auslieferungszustand des RP90... - Seite 37 Sie einen der beiden Fußschalter. War die Kalibrierung erfolgreich, können sie kurz die Meldung „CS“ im Display sehen. Das RP90 kehrt in diesem Fall in die Betriebsart „Performance“ zurück. Falls die Kalibrierung fehlgeschlagen ist, wird „Er“ im Display angezeigt.
-
Seite 38: Sektion V - Anhang
Sektion V - Anhang Gerätemerkmale Allgemeine Gerätemerkmale A/D/A Konverter: 24-bit High Performance Audio Sampling Frequency: 44.1 kHz DSP Section: AudioDNA2TM DSP Prozessor Gleichzeitige Effekte: 9 Preset Speicher: 50 User Presets (1-50) / 50 Factory Presets (51-00) Schlagzeugcomputer: 40 Patterns Gerätedimensionen: 6.5" Länge x 8,5" Breite x 2" Höhe Gewicht: 1.52 lbs. -
Seite 39: Klangverzeichnis
Klangverzeichnis ( Tone Library) -
Seite 40: Effektbibliothek
Effektbibliothek (Effects Library) -
Seite 41: Presets
Preset Liste (User/Factory) * SB=Stompbox Distortion... - Seite 42 Richtlinien 93/68/EEC ergänzt wurden. Vice-President of Engineering 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 27. August 2007 Europäische Kontaktadresse: Ihr örtliches DigiTech Sales und Service Office oder Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070 USA Fon:(801) 566-8800...
- Seite 43 Gedruckt 12/2007 RP90 Bedienungsanleitung 18-0490-A © 2007 Harman International Industries, Incorparated Alle Rechte vorbehalten. DigiTech und RP90 sind Markennamen von Harman DIGITECH USER FORUM International Industries, Inc. Andere Markennamen, die in - Tipps - Ratschläge - diesem Produkt gemodelt wurden, sind Markennamen ihrer...
