Inhaltszusammenfassung für DigiTech RP70
-
Seite 2: Konformitätserklärung
Richtlinien 73/23/EEC und den EMC Richtlinien 89/336/EEC, die durch die Richtlinien 93/68/EEC ergänzt wurden. Vice-President of Engineering 8760 S.Sandy Parkway Sandy,Utah 84070,USA Datum: 27.September 2007 Europäische Kontaktadresse: Ihr örtliches DigiTech Sales und Service Office oder Harman Music Group 8760 South Sandy Parkway Sandy,Utah 84070 USA Fon:(801) 566-8800 Fax:(801) 568-7583... - Seite 3 Garantie Die Firma DigiTech ist sehr stolz auf ihre Produkte und sichert jedes einzelne durch folgende Garantie ab: 1. Die Garantie-Registrierkarte muss innerhalb von zehn Tagen nach Kaufdatum abgeschickt werden, um dieser Garantie Gültigkeit zu verleihen. 2. Digitech garantiert, dass dieses Produkt, sofern es ausschließlich in den USA verwendet wird, bei normalem Einsatz und normaler Wartung frei von Verarbeitungs- und Materialfehlern ist.
-
Seite 4: Inhaltsverzeichnis
Inhaltsangabe Sektion Eins - Einführung Sich mit dem RP70 vertraut machen ..........1 Gegenstandsliste................1 Über das RP70 .................2 Performance Mode ................2 Edit Mode ..................2 Bypass Mode ..................2 Tuner Mode ..................2 Tone Library Knopf................4 Effekt Library Knopf .................4 Effekt Level Knopf ................4 Master Level Knopf................4... - Seite 5 Boogie, Dunlop Cry Baby, Vox Clyde McCoy Wah, Ibanez Tube Screamer, Boss DS-1, Electro Harmonix Big Muff sind Produkte von Mitbewerbern von DigiTech und sind Markennamen ihrer jeweiligen Hersteller in den USA und in anderen Ländern, und stehen nicht in Verbindung oder Beziehung mit DigiTech oder Harman International Industries, Incorparated.
-
Seite 6: Sektion Eins - Einführung
Kreativität mithalten und sie sogar inspirieren kann. Ausgestattet mit dem patentierten Audio DNA2 Custom Audio DSP von DigiTech, stellt ihnen das RP70 eine grosse Auswahl an Klängen und Effekten zur Verfügung. Sobald sie ein Effekt oder Verstärkermodell schnell und unkompliziert mittels der Klang- und Effektverzeichnisse aufrufen, werden sie über die Genauigkeit der einzelnen... -

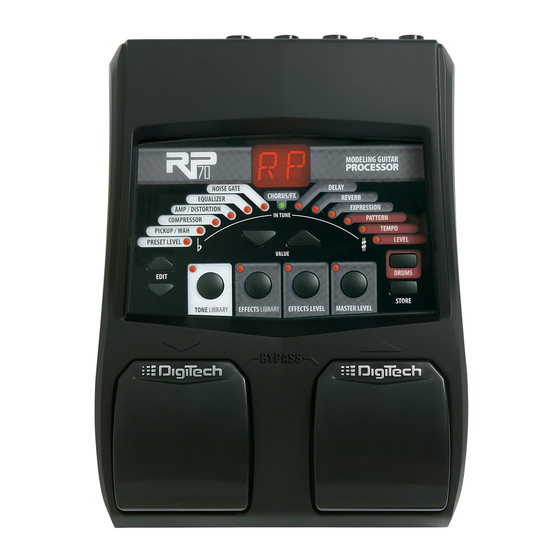

Seite 7: Über Das Rp70
Über das RP70 Performance Modus Schalten sie das RP70 zum ersten Mal ein, startet es in der sogenannten Performance Modus. Im Performance Modus haben sie Zugriff zu allen Presets im RP70 mittels der Up und Down Fusstaster. Die Edit Up/Down Knöpfe navigieren sie durch die Effekte in der Matrix. - Seite 8 Die mittlere LED zeigt an, dass Die Anzeige zeigt an, welche sie richtig gestimmt sind. Note sie gerade spielen. Die linke LED Die rechte zeigt an, dass LED zeigt an, sie zu tief ge- dass sie zu stimmt sind. hoch gestimmt sind.
-
Seite 9: Effekt Level Knopf
Presets Presets sind benannte und durchnummerierte Speicherplätze mit vorprogrammierten Sounds, die sich im Speicher des RP70 befinden. Presets können mittels der Fußtasten aufgerufen werden. Die jeweils aktiven Effekte des gewählten Presets werden durch eine LED angezeigt, die vor der jeweiligen... -
Seite 10: Eine Tour Durch Das Rp70
Effektmatrix liegt. Das RP70 wird mit 50 User Presets(1-50) und 50 werksseitigeingestellten Factory Presets(51-00) ausgeliefert. Die User Presets sind die Speicherplätze, in denen Sie Ihre eigenen Kreationen abspeichern können. In den Factory Presets können Sie dagegen keinerlei Änderungen abspeichern. In der Voreinstellung sind die 50 User Presets eine exakte Kopie der 50 Factory Presets. - Seite 11 1. Fußtasten Diese Fußtasten werden dazu benutzt, die Presets oder das Stimmgerät aufzurufen, oder um das RP70 in die Betriebsart Bypass zu bringen. Mit der rechten Fußtaste gelangen Sie jeweils eine Stufe höher (z.B. ein Preset), mit der linken ein Preset nach unten. Drücken Sie beide Tasten gleichzeitig, gelangen Sie in die Betriebsart Bypass , d.h.
- Seite 12 Mix Regler, der mit zunehmenden Wert die Intensität der Effekte erhöht und mit abnehmendem Wert die Intensität der Effekte vermindert. Master Level Knopf Der Master Level Knopf regelt die Gesamtlautstärke des RP70. Drücken sie diesen Knopf, und benutzen sie die Value Up/Down Tasten, um die Ausgangslautstärke des RP70 zu verändern.
-
Seite 13: Displayanzeige
5. Display (Anzeige) Die Anzeige liefert ihnen Information verschiedener Funktionen, abhängig von der Betriebsart mit der sie das RP70 gerade verwenden. In der Betriebsart Perfomance , zeigt das Display das gegenwärtig ausgewählte Preset an. In der Betriebsart Edit , zeigt ihnen das Display den Wert des ausgewählten Parameters an. -
Seite 14: Die Rückseite
Schliessen sie ihr Instrument an diesen niederohmigen TS Eingang an. 2. Verstärker/Mixer Dieser Knopf optimiert die Ausgänge des RP70, je nachdem, ob sie das RP70 direkt an ein Mischpult, oder eine Aufnahmeeinheit angeschlossen haben, oder an einen Gitarrenverstärker. Sobald der Knopf sich in der Stellung Mixer befindet, sind die Ausgänge für einen Kopfhörer, ein Mischpult oder eine... -
Seite 15: Control Eingang
Anmerkung: Das Kopfhörersignal kann entweder ein Stereo- oder Monosignal liefern, abhängig davon, was sie an den Klinkenausgängen des RP70 angeschlossen haben. Sollte keine Buchse der Klinkenausgänge belegt sein, ist das Signal im Kopfhörer auf alle Fälle Stereo. Sollte sich ein Kabel im linken Ausgang der Klinkenausgänge befinden, ist das Signal im Kopfhörer Mono. -
Seite 16: Den Anfang Machen
Verbindungen herstellen Es gibt mehrere Möglichkeiten wie sie das RP70 anschliessen können. Bevor sie jedoch das RP70 anschliessen, stellen sie sicher, dass sowohl das RP70, als auch ihre Verstärker ausgeschaltet sind. Es gibt keinen Netzschalter am RP70. Um das RP70 an- oder auszuschalten, müssen sie die Stromversorgung, das PS200R anschliessen oder es vom RP70 trennen. - Seite 17 Stereo Betriebsart - Verstärker Um eine Stereo Anwendung zu erhalten, schliessen sie ein Instrument mittels eines Klinkenkabels am Eingang des RP70 an, und beide Ausgänge des RP70 (Left –links – Mono und Right – Rechts) jeweils an einen Eingang an einem (insgesamt also zwei) Verstärker an.
- Seite 18 Stereo Betriebsart - Mischpult Der Amp/Mixer Knopf steht auf Stellung Mixer...
-
Seite 19: Das Netzteil Anschliessen
3. Stecken sie das andere Ende der Stromversorgung PS200R in eine Steckdose. 4. Benutzen sie den Master Level Knopf am RP70, und die Value Up/Down Tasten um den Lautstärkerwert auf 0 zu bringen. 5. Schalten sie nun erst ihre Verstärker ein, und bringen sie sie zumsammen mit dem Master Level am RP70 auf das gewünschte Lautstärke bzw... -
Seite 20: Sektion Zwei - Editier Funktionen
Sektion Zwei - Editier Funktionen Das Editieren/Erschaffen von Presets Das RP70 wurde so entworfen, dass das Editieren und das Erschaffen von Presets einfach und intuitiv geschehen kann. Beabsichtigen sie ihren ganz speziellen, eigenen Sound zu erschaffen, müssen sie mit einem existierenden Preset starten. -
Seite 21: Abspeichern/Kopieren Eines Preset
Immer dann, wenn ein von Werksseite abgespeicherter Wert verändert wird, müssen sie diese Einstellung mittels des Store Knopfes abspeichern. Nicht abgespeicherte Einstellungen gehen nach dem Presetwechsel, oder dem Ausschalten des RP70 verloren. Das Abspeichern/Kopieren eines Presets Haben sie ein Preset nach ihrer Anwendung verändert, können sie es in einem der 50 User Speicherplätze ablegen (Presets 1 -50). - Seite 22 Das Abspeichern/Kopieren eines Presets 1. Drücken sie den Knopf “Store“. Der Knopf fängt an zu blinken. 3. Drücken sie den Knopf “Store“ abermals um die Änderungen endgültig abzuspeichern. 2. Suchen sie sich unter Verwendung der Fussschalter einen neuen Speicherplatz...
-
Seite 23: Sektion Drei - Modelle Und Effekte
Sektion Drei - Modelle und Effekte Über die Modelle Man kann sich den RP70 als unterschiedliche virtuelle” Verstärker und einzelne HiTec-Effekte in einem programmierbaren Paket vorstellen. Die Reihenfolge mit der Verzerrer und Vorschaltgeräte angeschlossen werden, haben einen wesentlichen Einfluss auf deren spezifischen Klang. Das RP70 hat alle Effekte und Verstärker so gruppiert, dass sie ihre optimale Leistung erzielen. -
Seite 24: Modell Beschreibungen
Modell Beschreibungen Jedes Verstärker- und Effektmodell im RP70 hat mehrere Einstellungen aus denen die wählen können. Benutzen sie die Value Up/Down Knöpfe, um die Werte des angewählten Effektes zu verändern. Die folgende Übersicht der Effekte des RP70, beschreibt die Einstellungen der einzelnen Effekte. -
Seite 25: Kompressor
Electro-Harmonix Big Muff sind Produkte von Mitbewerbern von DigiTech und sind Markennamen der jeweiligen Hersteller in U.S.A. und anderen Ländern. Sie stehen nicht mit DigiTech oder Harman International Industries in Verbindung und sie sind nicht mit Digitech und Harman International Industries verwandt. © 2007... -
Seite 26: Verstärker/Distortion Modelle
Harman International Industries, Inc. Alle rechte vorbehalten. Verstärker/Distortion Modelle Das RP70 beinhaltet 12 Verstärker und 6 Distortion Modelle die man auswählen kann. Jedes Modell wird durch einen bestimmten Buchstaben gekennzeichnet, und besitzt 9 verschiedene Einstellungen (wie zum Beispiel, b1 bis b9). - Seite 27 S1-S9 Basierend auf einem Ibanez® TS-9 Tube ScreamerTM o1-o9 Basierend auf einem DOD® 250 Preamp/Overdrive d1-d9 Basierend auf einem Boss® DS-1TM Distortion G1-G9 DigiTech® Grunge® L1-L9 DigiTech Death Metal F1-F9 Basierend auf einem Electro Harmonix® Big Muff® Pi Other AC Acoustic Guitar Simulator...
-
Seite 28: Noise Gate
Der EQ des RP70 hilft ihnen mittels der Regler Bass, Midrange (Mitten) und Treble (Höhen) ihren Klang weiter zu verfeinern und zu formen. Die Einstellungen des EQ sind: b1-b9 Bass Regler. b1-b4 verringert den Bassfrequenzanteil um –12dB, –9dB, – 6dB, und –3dB. b5 ist die neutrale Einstellung und entspricht dem Wert 0 . -
Seite 29: Chorus/Fx
Signals wird zyklisch moduliert und dann dem Original beigemischt, um einen fetteren Sound und einen Stereo-Eindruck zu erzeugen. Der Chorus Effekt des RP70 Chorus beinhaltet folgende Modelle: den klassischen Boss® CE-2 Chorus und den DigiTech’s Dual Chorus. Die Chorus Einstellungen sind: c1-c9 Boss CE-2 Chorus. -
Seite 30: Flanger
Flanger Ein Flanger bedient sich des gleichen Prinzips wie der Chorus, benutzt aber eine kürzere Delay- Zeit und fügt dem modulierten Delay noch Wiederholungen (Regeneration) hinzu. Dadurch entsteht eine übertriebene Auf/Ab Sweep- Bewegung des Effekts. Die Einstellungen sind F1 – F9. Phaser Ein Phaser teilt das eingehende Signal und ändert die Phase der einen Signalhälfte. -
Seite 31: Yayatm
YaYaTM Ein YaYa Effekt kombiniert die Eigenschaften von Wah und Flanger und erzeugt einen fast menschlichen Vokalklang, so als ob die Gitarre Yah” sagen würde. Steuern sie den Effekt mittels einem optionalen Expressionpedal. Die Einstellungen sind Y1-Y9. AutoYaTM Das AutoYahTM liefert ähnlich dem Effekt des YaYa’s eine automatische Klanganimation, basierend auf der Stärke des Saitenanschlags bei gleich bleibender Geschwindigkeit der Ya Artikulation . -
Seite 32: Digitech Whammytm
Tonhöhe des Eingangssignals oder fügt dem Originalsignal eine in der Tonhöhe veränderbare zweite Stimme hinzu. Wenn Sie das Pedal bewegen, wird der Ton entweder nach oben oder unten verschoben. Sobald das DigiTech Whammy ausgewählt ist, wird es automatisch vor den jeweiligen Verstärker platziert (sehen sie hierzu das Blockdiagramm auf Seite 20). - Seite 33 d3 feedback=5% level=50 d4 feedback=20% level=15 d5 feedback=20% level=30 d6 feedback=20% level=50 d7 feedback=45% level=15 d8 feedback=45% level=30 d9 feedback=45% level=50 Pong Delay P1 feedback=5% level=15 P2 feedback=5% level=30 P3 feedback=5% level=50 P4 feedback=20% level=15 P5 feedback=20% level=30 P6 feedback=20% level=50 P7 feedback=45% level=15 P8 feedback=45% level=30 P9 feedback=45% level=50...
-
Seite 34: Hall
Hall (Reverb) Wenn Sie Hall bei aufgezeichnetem Programmmaterial verwenden, vermitteln Sie dem Zuhörer das Gefühl, dass das Material in einem Raum oder einer Halle aufgeführt wird. Diese Ähnlichkeit mit tatsächlichen akustischen Räumen macht den Halleffekt zu einem nützlichen Werkzeug für Musikaufnahmen. Die Einstellungen sind: OF Der Halleffekt ist ausgeschaltet. -
Seite 35: Sektion Vier - Weitere Funktionen
Sektion Vier - Weitere Funktionen Optionales Expression Pedal Auf der Rückseite des RP70 befindet sich der Eingang für ein Expressionpedal. Sie können hierfür jedes passive Volumenpedal verwenden. Verbinden Sie den Ausgang des passiven Volumenpedals mit dem Expressionpedal-Eingang des RP70. Das Expressionpedal können sie jedem Preset zuordnen, es steuert dann in Echtzeit die Volume-, Wah- oder WhammyTM-Parameter des RP70 und andere Effektparameter mittels ihres Fusses. - Seite 36 AutoYa SP (Speed) dP (Depth) Envelope Filter ES (Sensitivity) Detune LE (Lautstärke des Detuned Signals) Pitch Shift LE (Lautstärke des Pitch Shifted Signals) Whammy HY (Expression Pedal fungiert als DigiTech® WhammyTM Pedal) Delay dL (Delay Level) dF (Delay Feedback) Reverb rL (Reverb Level)
-
Seite 37: Schlagzeugcomputer
Warnung: Die Ausführung dieser Funktion löscht alle vom Anwender programmierten Daten. Diese Daten sind für immer verloren! Stellen sie sicher, dass sie den Benutzerspeicher des RP70 l_schen wollen und in zum Auslieferungszustand des RP70 zur_ckkehren wollen, bevor sie die nun folgende Prozedur durchf_hren. -
Seite 38: Gerätemerkmale
Sektion 5 - Anhang Gerätemerkmale Allgemeine Gerätemerkmale A/D/A Konverter: 24-bit High Performance Audio Sampling Frequency: 44.1 kHz DSP Section: AudioDNA2TM DSP Prozessor Gleichzeitige Effekte: 9 Preset Speicher: 50 User Presets (1-50) / 50 Factory Presets (51-00) Schlagzeugcomputer: 40 Patterns Gerätedimensionen: 6.5" Länge x 5" Breite x 2" Höhe Gewicht: .86 lbs. -
Seite 39: Klangverzeichnis
Klangverzeichnis (Tone Library) -
Seite 40: Effektverzeichnis
Effektverzeichnis (Effects Library) -
Seite 41: Preset Liste
Preset Liste (User/Factory) SB = Stombox/Distortion... - Seite 42 Muff sind Produkte von Mitbewerbern von DigiTech und sind Markennamen der jeweiligen Hersteller in U.S.A. und anderen Ländern. Sie stehen nicht mit DigiTech oder Harman International Industries in Verbindung und sie sind nicht mit Digitech und Harman International Industries verwandt. © 2007 Harman...
