- Seite 1 MODELING GUITAR PROCESSOR BEDIENUNGSHANDBUCH...
- Seite 2 Warnung Lesen Sie zu Ihrem eigenen Schutz bitte folgendes: Wasser und Feuchtigkeit: Benutzen Sie Geräte nicht in der Nähe von Wasser (z. B. Badewanne, Waschschüssel, Spülbecken, Wäschezuber, nasser Keller, Schwimmbecken usw.). Lassen Sie keine Gegenstände und Flüssigkeiten durch Öffnungen ins Gehäuseinnere Diese international anerkannten Symbole warnen Sie vor möglichen gelangen.
- Seite 3 Vice-President of Engineering 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 30. September 2002 Europäische Kontaktadresse: Ihr örtliches DigiTech Sales und Service Office oder Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070 USA Fon: (801) 566-8800 Fax: (801) 568-7583...
-
Seite 4: Garantie
1. Die Garantie-Registrierkarte muss innerhalb von zehn Tagen nach Kaufdatum abgeschickt werden, um dieser Garantie Gültigkeit zu verleihen. 2. Digitech garantiert, dass dieses Produkt - sofern es ausschließlich in den USA verwendet wird - bei normalem Einsatz und normaler Wartung frei von Verarbeitungs- und Materialfehlern ist. - Seite 5 Maß an Flexibilität, Leistung und Fähigkeiten, das bisher für unmöglich gehalten wurde. Um sich besser mit uns und unserem Angebot vertraut zu machen, sollten Sie den RP50 vor sich aufbauen und dieses Bedienungshandbuch durchgehen. Es ist der Schlüssel zum Potential des RP50.

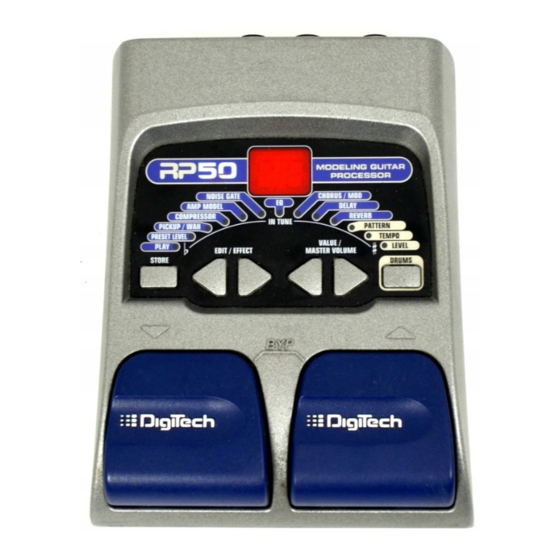

- Seite 6 Vorderseite 1. Fußschalter - Mit diesen beiden Fußschaltern können Sie Presets wählen, auf den Tuner zu- greifen oder den RP50 auf Bypass schalten. Der Up-Fußschalter erhöht und der Down-Fußschalter verringert die Nummer des gewählten Presets. Gleich- zeitiges Drücken der Fußschalter schaltet das momentan gewählte Preset auf Bypass.Wenn Sie beide Fußschalter gedrückt halten, können Sie den Tuner...
- Seite 7 Effekt zu wählen. Drücken Sie die linke oder rechte Edit-Taste, um die Effekte durchzugehen. Die LED des zu editierenden Effekts leuchtet. 4. Drums - Mit der Drums-Taste schalten Sie die Drum Machine des RP50 ein/aus. Bei aktivier- ter Drums-Funktion leuchtet die Drums LED und das gewählte Drumpattern wird endlos abgespielt.
- Seite 8 Einzelheiten zum Global Cabinet Modeling finden Sie auf Seite 20). 3. Control In - Schließen Sie an diese Buchse ein passives Volumenpedal an, um die Funktionen Volume,Wah oder Whammy™ des RP50 zu steuern. 4. Power Input - Schließen Sie hier nur das optionale DigiTech PS200R Netzteil an.
-
Seite 9: Anschlüsse Herstellen
Beim RP50 stehen verschiedene Anschlussoptionen zur Wahl. Die folgenden Diagramme zeigen die Anschlüsse für einige dieser Optionen. Bevor Sie den RP50 anschließen, sollten Sie sicherstellen, dass Ihr Verstärker ausgeschaltet und die Stromversorgung des RP50 unterbrochen ist. Der RP50 besitzt keinen Netzschalter. Um den RP50 auszuschalten, können Sie entweder die Kabelverbindung zwischen Instrument und Input-... -
Seite 10: Stereo-Betrieb
Stereo-Betrieb Für den Stereo-Betrieb verbinden Sie Ihre Gitarre mit dem Eingang des RP50. Schließen Sie ein Stereo-Y-Kabel oder Stereo-Kopfhörer an den Ausgang des RP50 an.Verbinden Sie ein Ende des Y-Kabels mit dem Eingang eines Verstärkers oder Mischerkanals.Verbinden Sie das zweite Ende des Y-Kables mit dem Eingang eines zweiten Verstärkers oder Mischerkanals. -
Seite 11: Strom Zuführen
Klangregelung hierzu auf 0 oder 5 einstellen). Batteriespannung Der RP50 kann mehr als 15 Stunden mit 6 Mignonzellen betrieben werden. Das Batteriefach befindet sich auf der Unterseite des RP50. Gehen Sie wie folgt vor. Anm.:Achten Sie auf die Polarität der Batterien, da diese bei den Batterie-... -
Seite 12: Play Mode
Presets sind nummerierte Positionen von programmierten Sounds und werden mit den Fuß- schaltern aufgerufen. Der RP50 wird mit 40 User Presets (1 - 40) und 40 Werks-Presets (41 - 80) ausgeliefert. Die User Presets sind die Positionen, in denen Sie Ihre Klangkreationen speichern können. - Seite 13 Tuner Mit dem Tuner des RP50 können Sie schnell Ihre Gitarre stimmen oder deren Stimmung überpüfen. Halten Sie beide Fußschalter gedrückt, um in den Tuner-Modus zu schalten. Auf dem Display wird kurz tu angezeigt – somit befinden Sie sich im Tuner-Modus. Schlagen Sie zum Stimmen der Gitarre einen Ton an (der Hals-Pickup funktioniert meistens am besten).
-
Seite 14: Presets Editieren/Kreieren
Ausschalten des Geräts erhalten. Bypass Sie können die RP50 Presets auf Bypass schalten und dadurch einen sauberen, unbearbeite- ten Gitarrenklang erzeugen. Drücken Sie hierzu beide Fußschalter gleichzeitig. Auf dem Dis- play wird By angezeigt – das Preset wird also umgangen. Drücken Sie einen der Fußschalter, um den Bypass-Modus zu verlassen und zum zuletzt gewählten Preset zurückzukehren. - Seite 15 Effect LEDs Beim Editieren eines Presets zeigen die Effekt LEDs an, welcher Effekt für die Bearbeitung ge- wählt ist. Mit den Edit-Tasten gehen Sie die Effekt-Module durch. Die LEDs leuchten und zeigen damit an, welche Effektgruppe gewählt wurde. Jeder Effekt besitzt mehrere wählbare Einstellung- en.
-
Seite 16: Preset Speichern/Kopieren
Preset speichern/kopieren Nachdem Sie das Preset modifiziert haben, können Sie Ihre Einstellungen auf einer der 40 User Preset-Positionen (Presets 1 - 40) speichern). Die folgenden Schritte skizzieren das Verfahren zum Speichern von Änderungen oder zum Kopieren eines Preset auf eine andere Position: 1. -
Seite 17: Effekt-Definitionen
Effekt-Definitionen Man kann sich den RP50 als unterschiedliche “virtuelle” Verstärker und einzelne HiTec-Effekte vorstellen. Sie können jeden Effekt im RP50 auf Ihre persönliche Anwendung programmieren. Wenn Sie verstehen, wie die Effekte den Klang verändern, werden Sie den gesuchten Sound einfacher erzeugen können. Die folgende Übersicht skizziert die Wirkung der einzelnen Effekte. -
Seite 18: Amp/Cabinet Modeling
G1-g9 - basiert auf High Gain Tube Amp t1-t9 - basiert auf Classic Tweed F1-f9 - vintage Fuzz-Verzerrung C1-C9 - basiert auf British Combo AC - flat-top Akustikgitarre Alle Warenzeichen sind Eigentum der jeweiligen Firmen, die in keiner Weise an DigiTech angeschlossen sind. -
Seite 19: Noise Gate
ändert das Klangspektrum Ihrer Gitarre. Der EQ im RP50 ist mit den Klangreglern eines Verstärkers vergleichbar.Die Werte 1 - 4 verringern den Pegel jedes Bandes, 5 ist linear (keine Anhebung/Absenkung) und die Werte 6 - 9 heben den Pegel jedes Bandes an. - Seite 20 C1-C9 Chorus ( fügt Ihrem Signal ein kurzes Delay hinzu. Die Stimmung des verzögerten Signals wird zyklisch moduliert und dann dem Original beigemischt, um einen fetteren Sound und Stereo-Eindruck zu erzeugen. Die Value-Tasten wählen eine von 9 Chorus-Einstellungen. Flange ( F1-f9 bedient sich des gleichen Prinzips wie der Chorus, benutzt aber eine kürzere Delay- Zeit und fügt dem modulierten Delay noch Wiederholungen (Regeneration) hinzu.
-
Seite 21: Rotary Speaker
b1-b9 Vibrato ( moduliert die Tonhöhe des Eingangssignals mit gleichmäßiger Rate. Die Value-Tasten wählen eine von 9 Vibrato-Einstellungen. r1-r9 Rotary Speaker ( ist die Emulation eines Gerätes, das ein rotierendes Hochtonhorn und einen Woofer enthält. Deren Rotation erzeugte eine interessante Kombination von Klängen, die sich von einer Seite auf die andere bewegen und deren Tonhöhe sich dadurch ändert, dass sie auf den Zuhörer zukommen und sich wieder von ihm weg bewegen. - Seite 22 effekt, als ob zwei Gitarren den gleichen Part spielen würden. Die Value-Tasten wählen eine von 9 Detuner-Einstellungen. H1-H9 Pitch Shift ( Das Pitch Shifting kopiert das Eingangssignal und verschiebt die Tonhöhe der Kopie auf eine andere Note. Die transponierte Note wird dann dem Originalsignal wieder beige- mischt.
- Seite 23 Delay Der RP50 bietet 3 Delay-Typen: Mono (D), Analog (A) und Ping Pong (P) mit jeweils 2 Sekunden Delay-Zeit. Zum Programmieren sind die Parameter Delay Variation und Time verfügbar. Mit dem ersten Parameter Delay Type/Variation wählen Sie den Delay-Typ und variieren die Feedback-Stärke (Anzahl an Wiederholungen) und den Pegel.
- Seite 24 Weitere Funktionen Expressionpedal Auf der Rückseite des RP50 befindet sich der Eingang für ein Expressionpedal. Sie können hierfür jedes passive Volumenpedal verwenden.Verbinden Sie den Ausgang des passiven Volumenpedals mit dem Expressionpedal-Eingang des RP50. Das Expressionpedal steuert die Volume-,Wah- oder Whammy™-Parameter des RP50.Wenn Wah und Whammy deaktiviert sind, arbeitet das Expressionpedal als Volumenpedal.Wenn Wah oder Whammy™...
-
Seite 25: Reset Auf Die Werkseinstellungen
Anwender programmierten Daten. Diese Daten sind für immer verloren! Gehen Sie beim Reset wie folgt vor: 1.Trennen Sie das Netzteil vom RP50 (Netzspeisung) oder ziehen Sie das Gitarrenkabel aus der Eingangsbuchse (Batteriespeisung). 2. Halten Sie die linke EDIT-Taste gedrückt, während Sie die Netzteilverbindung wieder herstellen oder das Gitarrenkabel wieder in den Eingang des RP50 stecken. -
Seite 26: Technische Daten
Ausgang: 1 - 1/4” Stereo TRS (als Kopfhörer-Ausgang einsetzbar) Control In: 1/4” Eingang (passives Volumenpedal als Expression Controller einsetzbar) A/D/A: 24 Bit Delta Sigma Spannungsversorgung: 6 Mignonzellen oder DigiTech PS200R (9 V DC) Netzteil Leistungsaufnahme: 5 Watt Maximum (mit optionalem PS200R Netzteil) Batterie-Lebensdauer: >15 Stunden im Dauerbetrieb... - Seite 27 Preset-Liste (User/Werk) Stacked Bad Dog Recto Delay Steely Phase Clean Chorus Rhythm Crunch Octave Drive Metal Scoop Classic Blackface Slap Rhythm Crunchy Phase 20 Fathoms Fuzz Church Electro-Sitar Grindy Detune Smooth Drive Big Boutique Fuzzboy Acoustic Chorus Surfin' Sustainium Clean Flange Rotary Blues Thickerer Wahtch It...
- Seite 28 DigiTech 8760 South Sandy Parkway Sandy, Utah 84070 FON (801) 566-8800 FAX (801) 566-7005 DigiTech® ist ein eingetragenes Warenzeichen der Harman Music Group Inc. Copyright - Harman Music Group Gedruckt 10/2002 Hergestellt in den USA RP50 Modeling Guitar Processor Handbuch 18-1396-A...
