RP14
Chapitre un - Introduction
9. Bouton Presence - Il permet d'accentuer les aigus de tous les Presets.
10. Pédale d'expression - Cette pédale est utilisée pour contrôler les
paramètres en temps réel (lorsque vous jouez). Cette pédale peut contrôler le
volume d'un Preset, fonctionner comme une pédale Wah-Wah pour un autre
Preset, ou contrôler le niveau du délai. Vous pouvez régler les valeurs
maximales et minimales du paramètre que vous contrôlez avec la pédale
d'expression. Voir page 11 pour obtenir de plus amples détails sur les
assignations de la pédale d'expression.

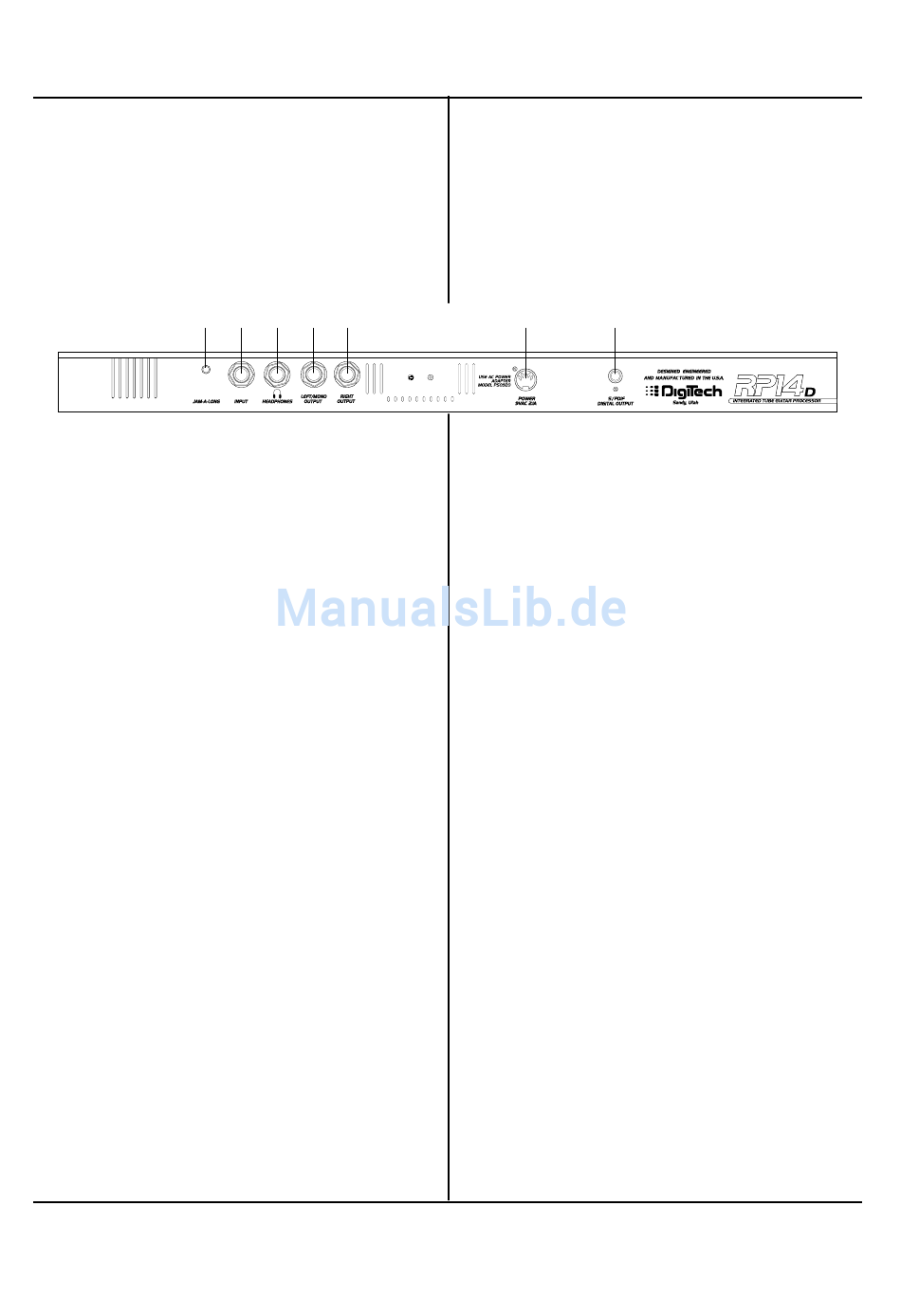

Face arrière
1. Connecteur Jam-A-Long - Permet de connecter un magnétophone ou un
lecteur CD afin de jouer en même temps que la musique, ou d'enregistrer un
plan de guitare dans l'enregistreur de phrase Learn-A-Lick. Voir page 9 pour
obtenir plus de détails sur l'utilisation des fonctions Jam-A-long et Learn-A-Lick.
2. Connecteur Input - Signal en entrée du RP14D. Connectez votre
instrument à ce jack.
3. Connecteur Headphones - Permet de connecter un casque stéréo. Ne
connectez pas un jack mono à ce connecteur pour éviter d'endommager l'étage
de sortie du RP14D.
4. Connecteur Left/Mono Output -Si vous utilisez le RP14D en mono,
connectez cette sortie à l'entrée de l'amplificateur. Si vous l'utilisez en stéréo,
connectez cette sortie à l'entrée gauche de l'amplificateur de puissance stéréo.
5. Connecteur Right Output - Utilisez ce jack avec la sortie gauche/mono
pour une configuration stéréo. Connectez cette sortie à l'entrée d'un second
amplificateur ou à l'entrée droite d'un amplificateur de puissance stéréo.
6. Connecteur Power - Ce connecteur permet d'alimenter le RP14D. Utilisez
uniquement l'adaptateur secteur PS0920 fourni.
7. Connecteur S/PDIF Output - Sortie numérique du RP14D. Ce
connecteur doit être connecté à une entrée numérique S/PDIF telle que celle
présente sur les enregistreurs numériques.
4
1
2
3
4
5
RP14
9. Presence-Regler - Dieser Regler betont die Höhen aller Programme.
10. Expression-Pedal - Das Expression-Pedal dient der Realzeit-Einstellung
von Parametern während des Spiels. Dieses Pedal kann die Lautstärke in einem
Programm, den Wah Wah in einem anderen Programm oder den
Verzögerungspegel in noch einem anderen Programm regeln. Einzelne Grenzen
können für minimale und maximale mit Hilfe des Expression-Pedals
zugängliche Parameter-Werte bestimmt werden. Weiteres über die Zuordnungen
des Expression-Pedals auf S.11.
Die Rückseite
6
7
1. Jam-A-Long-Anschluß - Hier schließen Sie ein Tonband- oder CD-Player
an, um mit der Musik zu spielen oder einen Gitarrensatz in der
Aufnahmephrase Learn-A-Link aufzunehmen.
Weiteres zur Benutzung der Jam-A-Long und Learn-A-Link-Funktion auf S.9.
2. Eingangsbuchse - Hier tritt das Signal in den RP14D. Verbinden Sie Ihr
Instrument mit diesem Anschluß.
3. Kopfhörer-Ausgang - Verbinden Sie Stereo-Kopfhörer mit diesem
Anschluß. Schließen Sie keinen Mono-Stecker an, um die Ausgangsstufe nicht
zu beschädigen.
4. Linker Mono-Ausgang -Wenn der RP14D in Mono betrieben werden soll,
verbinden Sie diesem Anschluß mit dem Eingang Ihres Verstärkers. Wenn der
RP14D in Stereo betrieben wird, verbinden Sie diesen Ausgang mit dem linken
Eingang eines Stereo-Leistungsverstärkers.
5. Rechter Ausgang - Benutzen Sie diesen Anschluß in Verbindung mit dem
Left/Mono Ausgang für ein Stereo-Spiel. Verbinden Sie diesen Ausgang mit dem
Eingang eines zweiten Verstärkers oder dem rechten Eingang eines Stereo-
Leistungsverstärkers.
6. Netzanschluß - Dieser Anschluß wird zur Netzverbindung des RP14D
verwendet. Benutzen Sie nur den mitgelieferten Digitech PS0920 Netzadapter.
7. S/PDIF Ausgang - Dies ist ein digitaler Ausgang des RP14D. Das Signal an
diesem Ausgang besitzt ein digitales Format und wird zur Verbindung mit einem
digitalen S/PDIF Eingang benutzt, wie man sie auf digitalen Aufnahmegeräten
findet.
Teil Eins - Einleitung
