5.8.7
MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
eine Vielzahl von JOBs (Schweißaufgaben, bestehend aus Schweißverfahren, Materialart,
Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert (siehe JOB-List im Anhang).
•
Einfache JOB-Anwahl aus einer Liste vordefinierter JOBs (Aufkleber am Gerät).
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt
(Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
•
Weitere Parameter können bei Bedarf im Konfigurationsmenü der Steuerung oder auch mit der
Schweißparameter-Software PC300.NET angepasst werden.

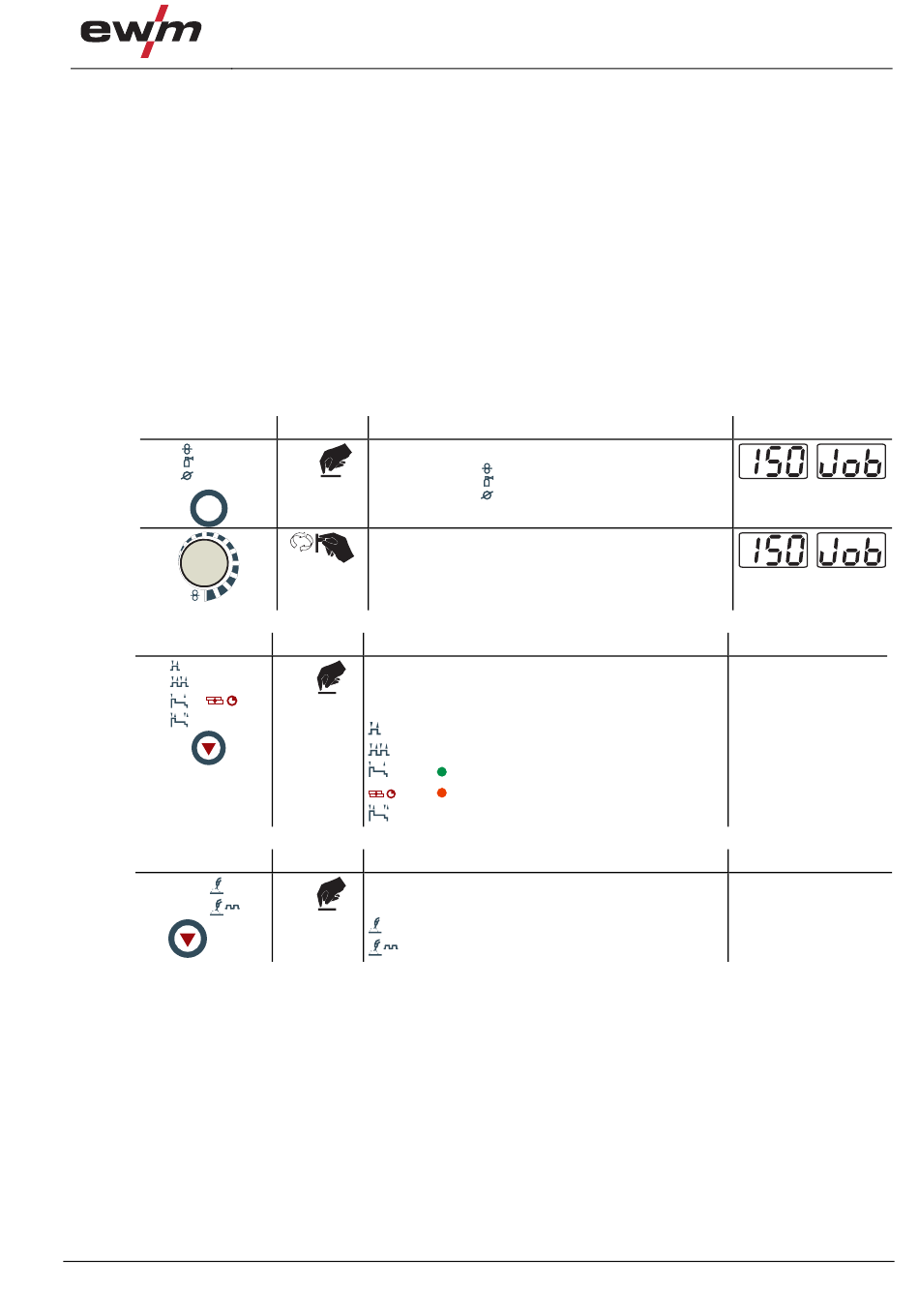

5.8.8
Schweißaufgabenanwahl
5.8.8.1
Grundschweißparameter
•
JOB (Schweißaufgabe) anhand der JOB-List auswählen.
Der Aufkleber „JOB-List" befindet sich bei dekompakten Schweißsystemen innen an der Abdeckung
des Drahtvorschubgerätes, bei Kompakten innen an der rechten Abdeckung der Stromquelle.
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
Bedienelement
Material
Gas
Wire
JOB-
LIST
m/min
5.8.8.2
Betriebsart
Bedienelement
5.8.8.3
Schweißart (MIG/MAG-Standard- / Impulslichtbogen-Schweißen)
Bedienelement
099-005257-EW500
16.11.2011
Aktion
Ergebnis
Anwahl JOB-List
1 x
(Signalleuchte
JOB-Nummer einstellen.
3 s warten, bis die Einstellung übernommen wird.
Aktion
Ergebnis
Anwahl Betriebsart
n x
Die Signalleuchte zeigt die gewählte Betriebsart
an.
2-Takt-Betrieb
4-Takt-Betrieb
4-Takt-Spezialbetrieb
Aktion
Ergebnis
Anwahl Schweißart
n x
Die Signalleuchte zeigt die Auswahl an.
MIG/MAG-Standard-Schweißen
MIG/MAG-Impulslichtbogen-Schweißen
Material
leuchtet)
Gas
Wire
Grün 2-Takt-Spezialbetrieb
Rot
Betriebsart Punkten
Aufbau und Funktion
MIG/MAG-Schweißen
Anzeige
Anzeige
keine Änderung
Anzeige
keine Änderung
39
